З'єднувач до стрижня уземлення, універсальний FT

Арт. № 5001641 | EAN 4012195372912

5001641 / 2760 20 FT
20 mm
Опис продукту
Опис продукту
• Для підключення круглого провідника Rd 8-10 або плаского провідника до FL 40
• Із проміжною пластиною
• Монтується за допомогою 2 шестигранних болтів M10 x 30 і 2 шестигранних гайок M10
  • Випробувано струмом блискавки
Технічні дані

Технічні дані

Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,5094 кг CO₂e / 1 Шт.
Діаметр підключення уземлення 20 mm
для глибинного заземлювача 20 mm
мін. діапазон закріплення 8 mm
макс. діапазон закріплення 10 mm
Матеріал Сталь
Підходить для мін. діаметру круглого провідника 8 mm
Підходить для мінімальної ширини плаского провідника 8 mm
Підходить для макс. діаметру круглого провідника 10 mm
Підходить для максимальної ширини плаского провідника 10 mm
Пасує Rd 8-10/FL40 mm
Покриття гарячецинкований
Проміжна пластина так
Розмір 20mm

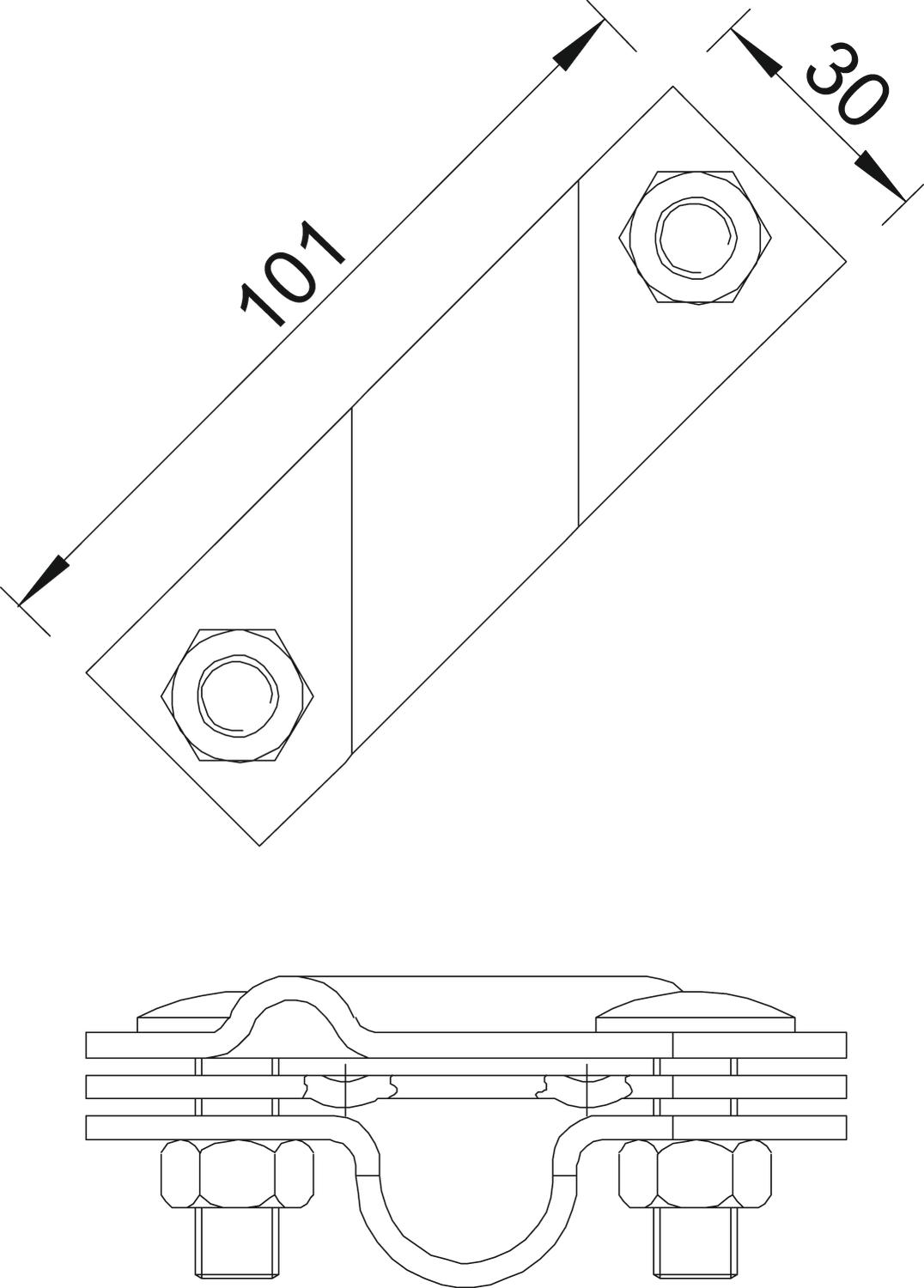

Розмір A 101 mm
Струм короткого замикання (50 Гц) (1 с; ≤ 300 °C) 7,9 kA
Форма Хомут для підключення
Усі типи

Усі типи

Тип для глибинного заземлювача Арт. № Кількість мін. тов. од.
2760 20 FT 20 mm 5001641
5 Штука
