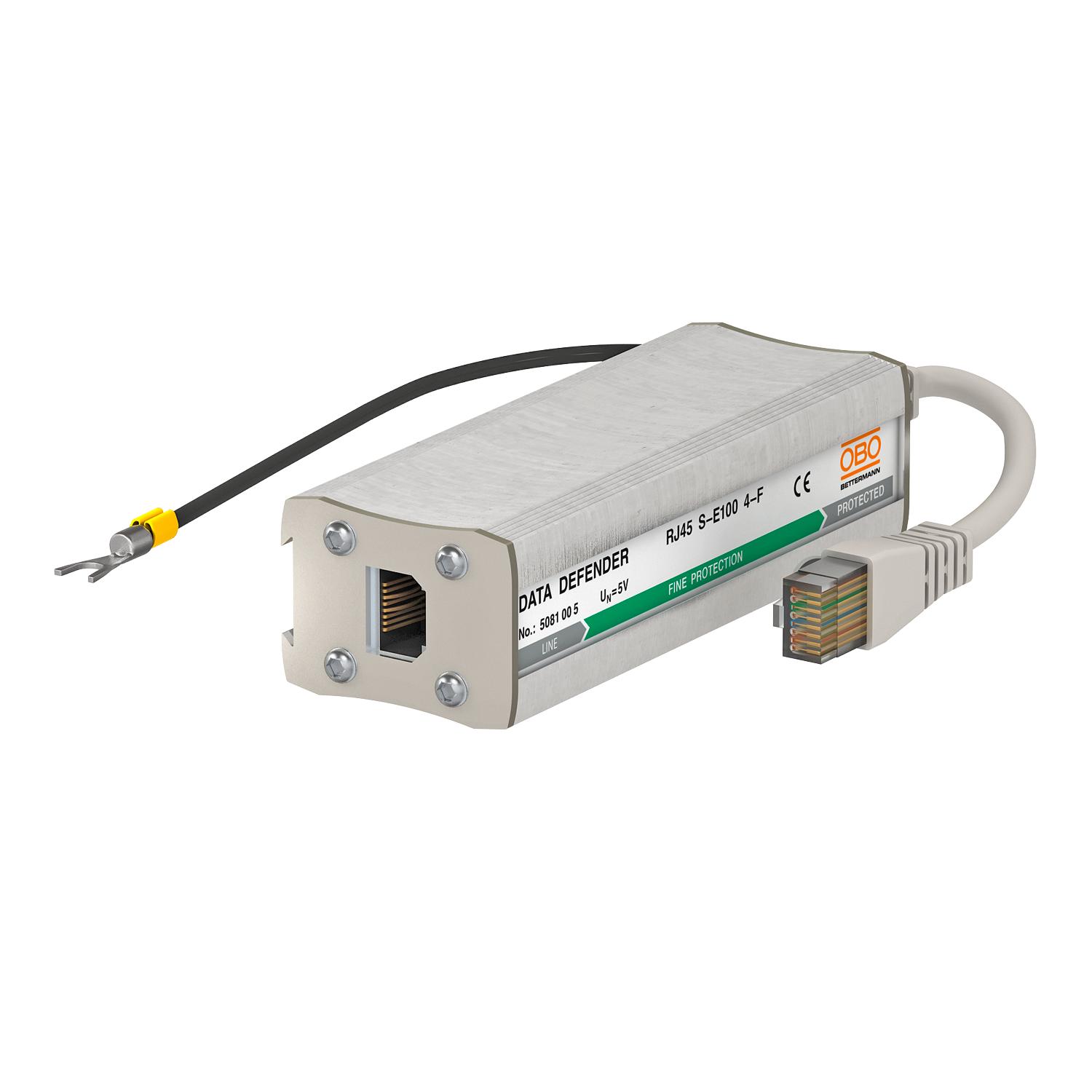

Високочутливий захист для 4-жильних систем інформаційної техніки з роз’ємом RJ45
Арт. № 5081005 | EAN 4012196415762
- Опис продукту
-
Опис продуктуПристрій захисту ліній передачі даних для ІТ систем
• В алюмінієвому корпусі
• RJ45-конектор
• З кабелем довжиною 150 мм зі штекером RJ45
• Просте підключення з допомогою адаптеру
• Двоступенева схема захисту
• Монтаж на DIN-рейці з допомогою аксесуарів DLS-BS (5082 38 2)
Застосування: вита пара, схеми керування, комунікаційні лінії RJ45
-
- Технічні дані
-
Технічні дані
Kategorie Typ 2+3/C2+C1 SPD згідно з IEC 61643-21 Клас II+III/C2+C1 Ємність (жила-жила) <50 pF Ємність (жила-земля) <20 pF Імпульсна стійкість, жила-жила C1: 1 kV / 0,5 kA (8/20µs) Імпульсна стійкість, жила-земля C1: 1 kV / 0,5 kA (8/20µs) Гранична частота 100 MHz Екранування непрямий З підключеням екрану так Загальний розрядний струм (8/20) 2,5 kA Згасання, що вноситься (втрати на виході) ≤3 dB ЗЗБ 2→3 Кількість полюсів 4 Конструкція Високочутливий захист, 4 жили + екран мін. діапазон робочих температур -40 °C макс. діапазон робочих температур 80 °C Максимальна робоча напруга AC 4,2 V Максимальна робоча напруга DC 6 V Моніторинг SPD ні Номінальний струм навантаження, ЗС 0,7 A Номінальний струм навантаження, ПС 1 A Опір ізоляції >500 MΩ Рівень захисту IP40 Рівень захисту, жила-жила <40 V Рівень захисту, жила-земля <750 V Розмір 6.2V Сигналізація на прилад без Стандарт для випробування IEC 61643-21 Уземлення з допомогою: З’єднувальний кабель Характеристика каналу Ansi/EA CAT 5e Характеристика каналу ISO/IEC Клас E Штекерна система RJ45 - Усі типи
-
Усі типи
