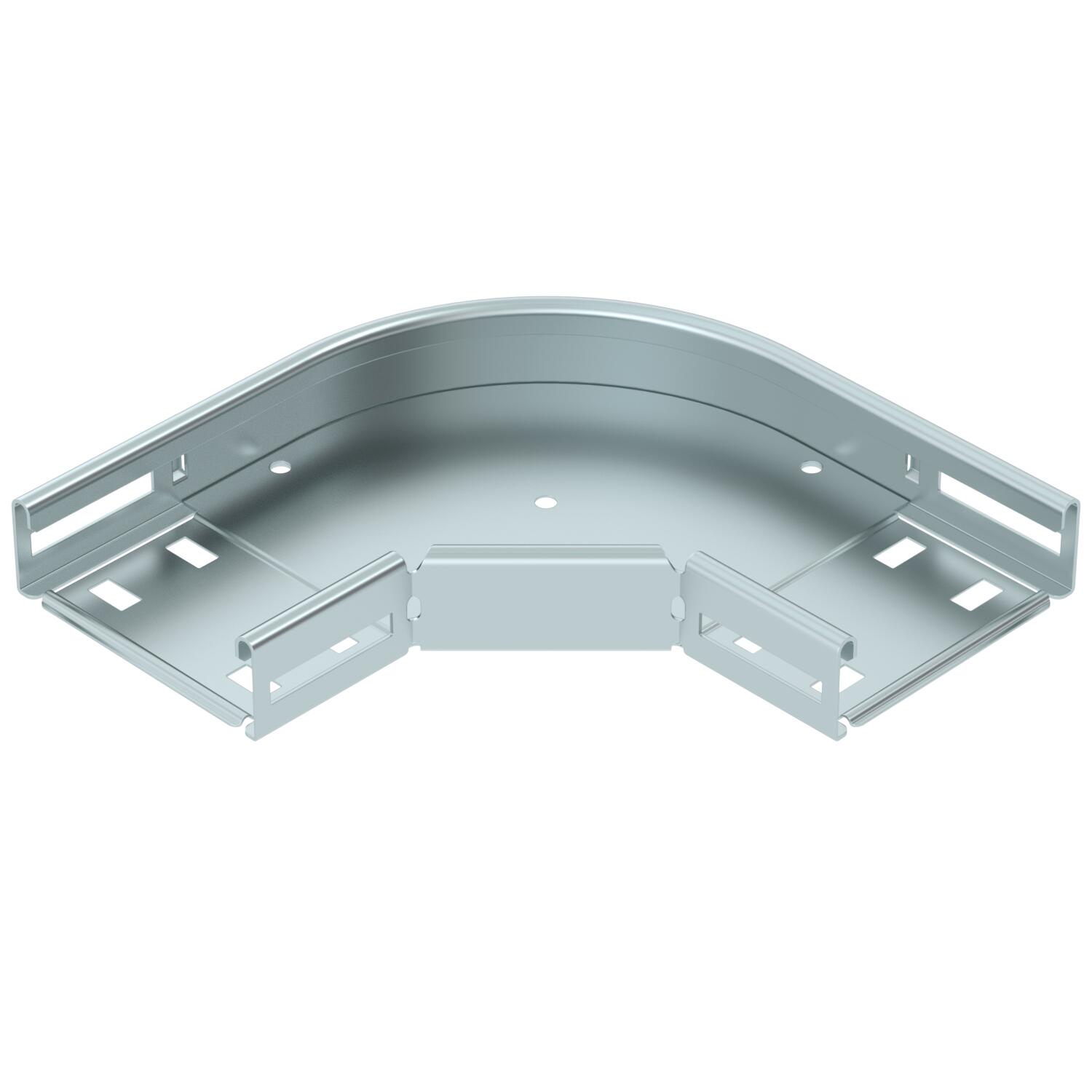

Вигин 90° 35 FS
Арт. № 6036500 | EAN 4012197343040
- Опис продукту
-
Опис продуктуВигин 90° для створення горизонтального відгалуження, фасонна деталь для кабельних лотків, що застібаються та закручуються, висота бічної сторони 35 мм. Гвинтове з’єднання з болтами з напівприхован. голівкою FRS та комбінованими гайками M6. Можна вставляти у внутрішнє середовище. Кріпильні матеріали замовляються окремо.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Висота 35 mm З кришкою ні Збереження функцій ні Зміна напрямку горизонтальний Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з’єднання вбудований з’єднувач мін. діапазон робочих температур -20 °C макс. діапазон робочих температур 120 °C Матеріал Сталь Монтажний отвір в підлозі так Нахил (кут) 90° Нержавіюча сталь, протравлена ні Покриття оцинковано методом Сендзиміра Рекомендована кількість болтів 6 St. Розмір 35x100 Розмір B 100 mm схема розташування отворів NATO ні Тип з’єднувача системи кабельних опор прикручений Товщина 0,8 mm Товщина матеріалу підлогова бляха 0,8 mm Товщина перекладинки 1,25 mm Форма Кутова секція Ширина 100 mm - Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка кута 90° FS
RBD 90 100 FS 6036900 1 Штука - Завантаження
-
