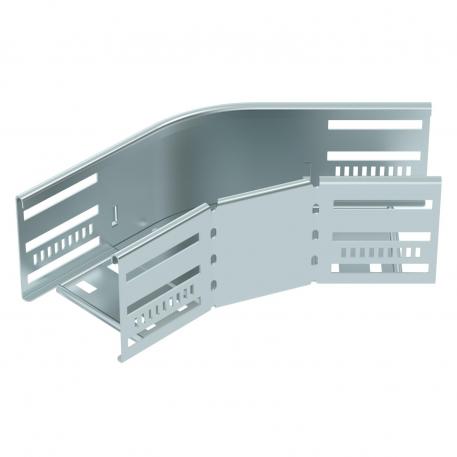

Вигин 45° 85 FS

Арт. № 6036200 | EAN 4012197345372

Сталь
оцинковано методом Сендзиміра
ржаво-червоний
Опис продукту
Опис продукту
Вигин 45° для створення горизонтального відгалуження, фасонна деталь для кабельних лотків, що застібаються та закручуються, висота бічної сторони 85 мм. Безгвинтовий монтаж за допомогою подвійних затискачів або гвинтового з’єднання з болтами з напівприхован. голівкою FRS та комбінованими гайками M6. Можна вставляти у внутрішнє середовище. Кріпильні матеріали замовляються окремо.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір так
Висота 85 mm
З кришкою ні
Збереження функцій ні
Зміна напрямку горизонтальний
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
мін. діапазон робочих температур -20 °C
макс. діапазон робочих температур 120 °C
Матеріал Сталь
Монтажний отвір в підлозі так
Нахил (кут) 45°
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Рекомендована кількість болтів 14 St.
Розмір 85x100
Розмір B 100 mm
схема розташування отворів NATO ні
Тип з’єднувача системи кабельних опор прикручено/затиснуто
Товщина 0,8 mm
Товщина матеріалу підлогова бляха 0,8 mm
Товщина перекладинки 1,25 mm
Форма Кутова секція
Ширина 100 mm
Усі типи

Усі типи

Тип Ширина Матеріал Покриття Колір Арт. № Кількість мін. тов. од.
RB 45 810 FS 100 mm Сталь оцинковано методом Сендзиміра ржаво-червоний 6036200
1 Штука
RB 45 820 FS 200 mm Сталь оцинковано методом Сендзиміра ржаво-червоний 6036202
1 Штука
RB 45 830 FS 300 mm Сталь оцинковано методом Сендзиміра ржаво-червоний 6036204
1 Штука
RB 45 840 FS 400 mm Сталь оцинковано методом Сендзиміра ржаво-червоний 6036206
1 Штука
RB 45 850 FS 500 mm Сталь оцинковано методом Сендзиміра ржаво-червоний 6036208
1 Штука
RB 45 860 FS 600 mm Сталь оцинковано методом Сендзиміра ржаво-червоний 6036210
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка кута 45° FS Кришка кута 45° FS RBD 45 100 FS 6036400
1 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Монтаж фасонної деталі подвійного затискача A2 Монтаж фасонної деталі подвійного затискача A2 DOP A2 6035998
1 Штука
