Вогнестійкий кабельний ввід

Арт. № 7205666 | EAN 4012196028269

ні
жовтогарячий; RAL 2003
Опис продукту
Опис продукту
Міцне кабельне гвинтове з’єднання у виконанні з ковпачковою гайкою з метричною з’єднувальною різьбою згідно з IEC 423, у комплекті з попередньо зібраною контргайкою.

Кабельний ввід забезпечує високу герметичність Зменшення зусилля розтягування, захист від перетягування затискача та герметичність через загальний діапазон затискання. Кільце ущільнення із поліхлоропен/акрилнітрабутадієн каучуку. Оброблений край робочої кромки ущільнення на проміжних штуцерах, ущільнювальне кільце для з’єднувальної різьби непотрібне.

Сертифікат VDE згідно DIN EN 50262, ступінь захисту IP 68 при 5 бар/1 год.

-

Колір: помаранчевий
Технічні дані

Технічні дані

Із захистом від згинання ні
Ввід плаского кабелю ні
Для вибухонебезпечних зон без
для вибухонебезпечної зони в газовому середовищі без
для вибухонебезпечної зони в пиловому середовищі без
Довжина наріззі 11 mm
З контргайкою так
Здатність до зменшення розтягувального зусилля так
Ключова ширина 36
Ключова ширина 1 36 mm
Ключова ширина 2 41 mm
Колір жовтогарячий; RAL 2003
Крок різьби 1,5 mm
мін. діапазон робочих температур -20 °C
Мін. поверхня ущільнення D 15 mm
макс. діапазон робочих температур 65 °C
Макс. поверхня ущільнення D 21 mm
Матеріал Поліамід
Не містить галогенів так
не підтримує горіння згідно з VDE 0471/DIN 695 частина 2-1, контрольна температура 650 °C
Нестабільний крутний момент 7,5 Nm
Посилений скловолокном ні
Рівень захисту IP68
Різьба M32 x 1,5
Розмір M32

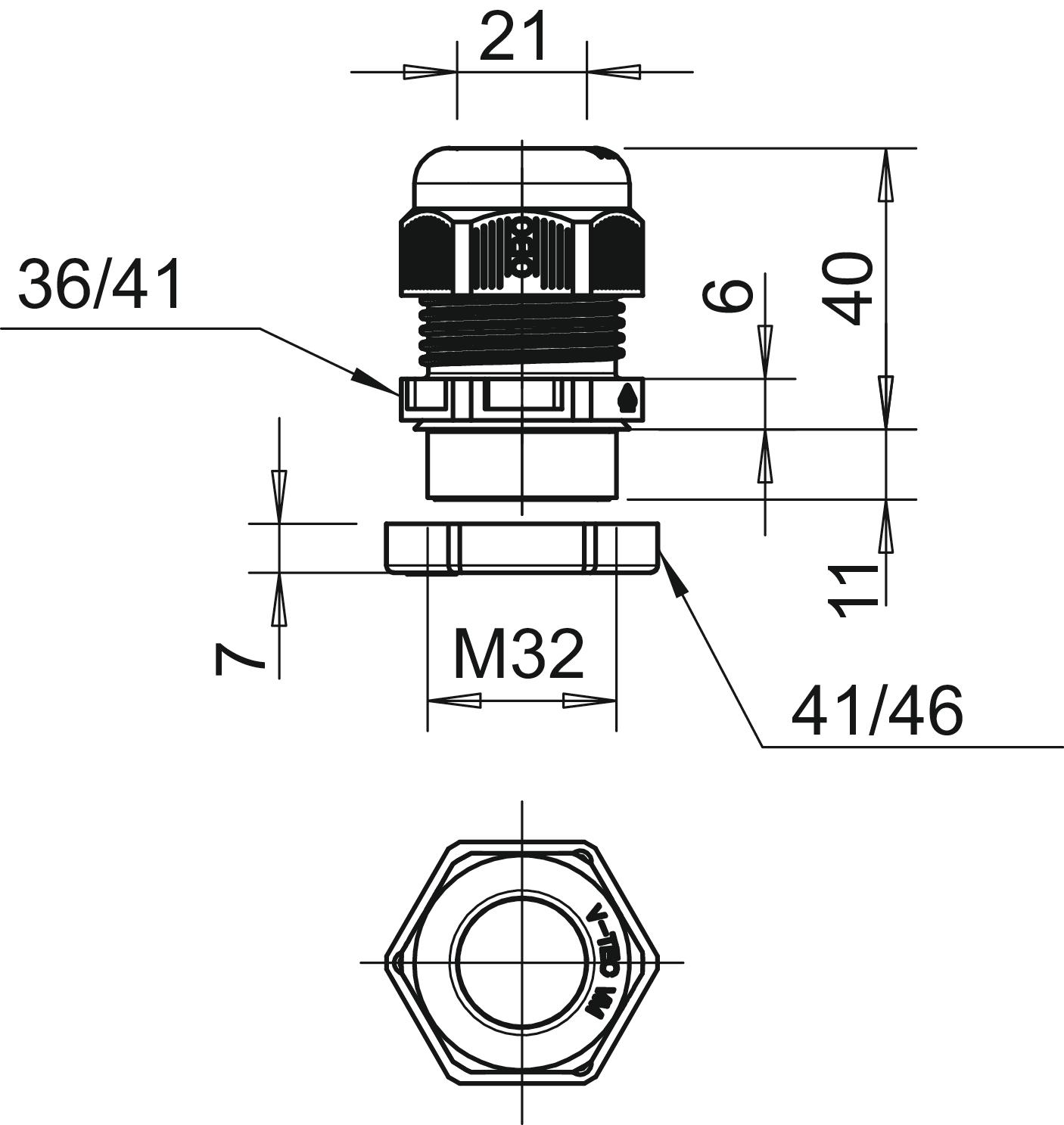

Розмір E1 (мм) 41 mm
Розмір E2 46 mm
Розмір G M32 x 1,5 mm
Розмір L, мін. 29 mm
Розмір L, макс. 40 mm
Розмір L1 11 mm
Розмір L2 6 mm
Розмір L3 7 mm
Розмір е 41 mm
Роз’ємне болтове з’єднання ні
Тип різьби метричний
Ударовідпорний ні
Універсальний ущільнювач ні
Усі типи

Усі типи

Тип Різьба Універсальний ущільнювач Колір Арт. № Кількість мін. тов. од.
V-TEC VM16+ OR M16 x 1,5 ні жовтогарячий; RAL 2003 7205657
10 Штука
V-TEC VM20+ OR M20 x 1,5 ні жовтогарячий; RAL 2003 7205660
10 Штука
V-TEC VM25+ OR M25 x 1,5 ні жовтогарячий; RAL 2003 7205663
10 Штука
V-TEC VM32+ OR M32 x 1,5 ні жовтогарячий; RAL 2003 7205666
10 Штука
V-TEC VM40+ OR M40 x 1,5 ні жовтогарячий; RAL 2003 7205669
10 Штука
