- Опис продукту
-
Опис продуктуМіцне кабельне гвинтове з’єднання у виконанні з ковпачковою гайкою з метричною з’єднувальною різьбою згідно з IEC 423, у комплекті з попередньо зібраною контргайкою.
Кабельний ввід забезпечує високу герметичність Зменшення зусилля розтягування, захист від перетягування затискача та герметичність через загальний діапазон затискання. Кільце ущільнення із поліхлоропен/акрилнітрабутадієн каучуку. Оброблений край робочої кромки ущільнення на проміжних штуцерах, ущільнювальне кільце для з’єднувальної різьби непотрібне.
Сертифікат VDE згідно DIN EN 50262, ступінь захисту IP 68 при 5 бар/1 год.
-
Колір: помаранчевий
- Технічні дані
-
Технічні дані

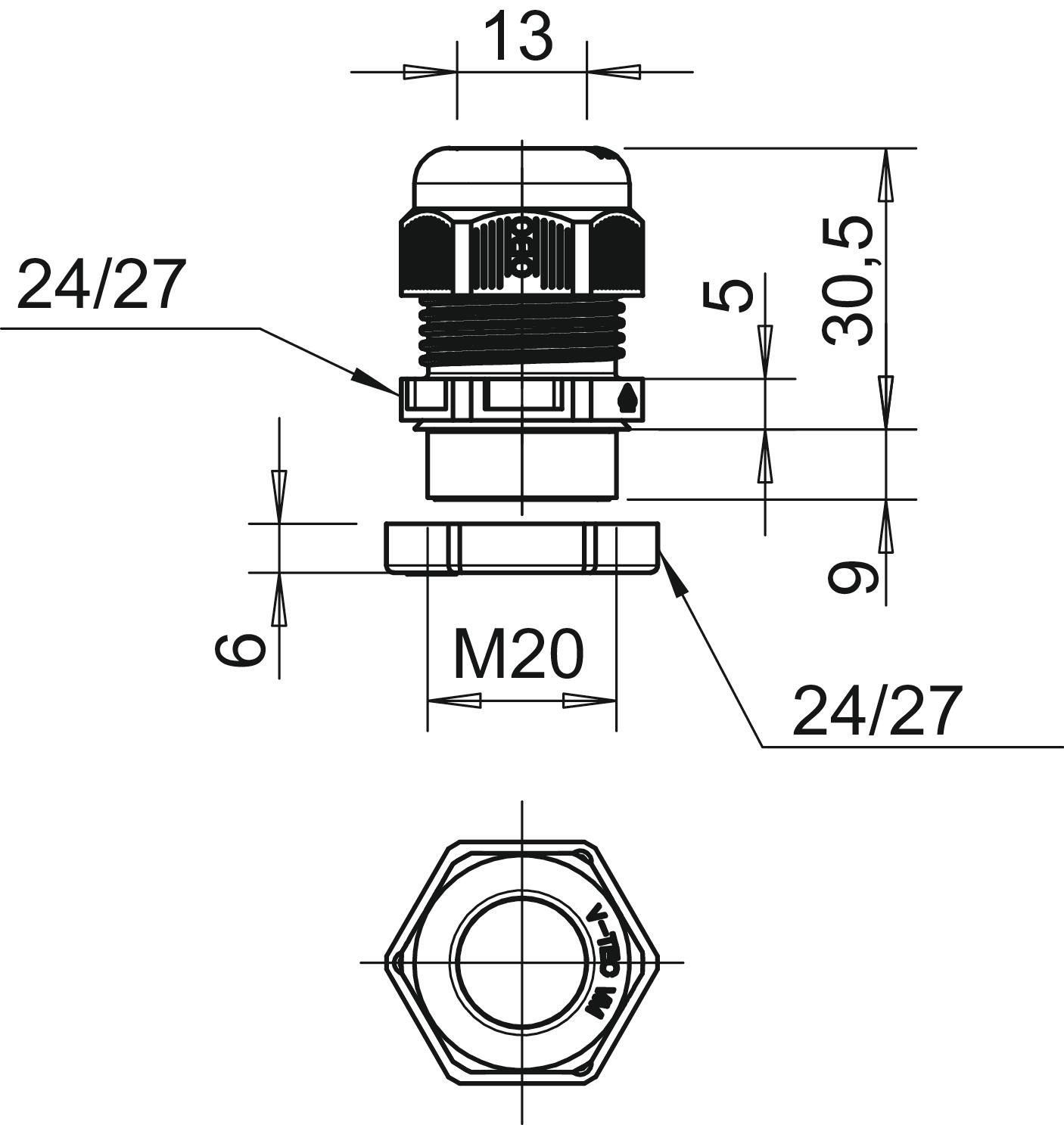

Із захистом від згинання ні Ввід плаского кабелю ні Для вибухонебезпечних зон без для вибухонебезпечної зони в газовому середовищі без для вибухонебезпечної зони в пиловому середовищі без Довжина наріззі 9 mm З контргайкою так Здатність до зменшення розтягувального зусилля так Ключова ширина 24 Ключова ширина 1 24 mm Ключова ширина 2 24 mm Колір жовтогарячий; RAL 2003 Крок різьби 1,5 mm мін. діапазон робочих температур -20 °C Мін. поверхня ущільнення D 6 mm макс. діапазон робочих температур 65 °C Макс. поверхня ущільнення D 13 mm Матеріал Поліамід Не містить галогенів так не підтримує горіння згідно з VDE 0471/DIN 695 частина 2-1, контрольна температура 650 °C Нестабільний крутний момент 3,8 Nm Посилений скловолокном ні Рівень захисту IP68 Різьба M20 x 1,5 Розмір M20 Розмір E1 (мм) 27 mm Розмір E2 27 mm Розмір G M20 x 1,5 mm Розмір L, мін. 23,5 mm Розмір L, макс. 30,5 mm Розмір L1 9 mm Розмір L2 5 mm Розмір L3 6 mm Розмір е 27 mm Роз’ємне болтове з’єднання ні Тип різьби метричний Ударовідпорний ні Універсальний ущільнювач ні - Усі типи
-
Усі типи
