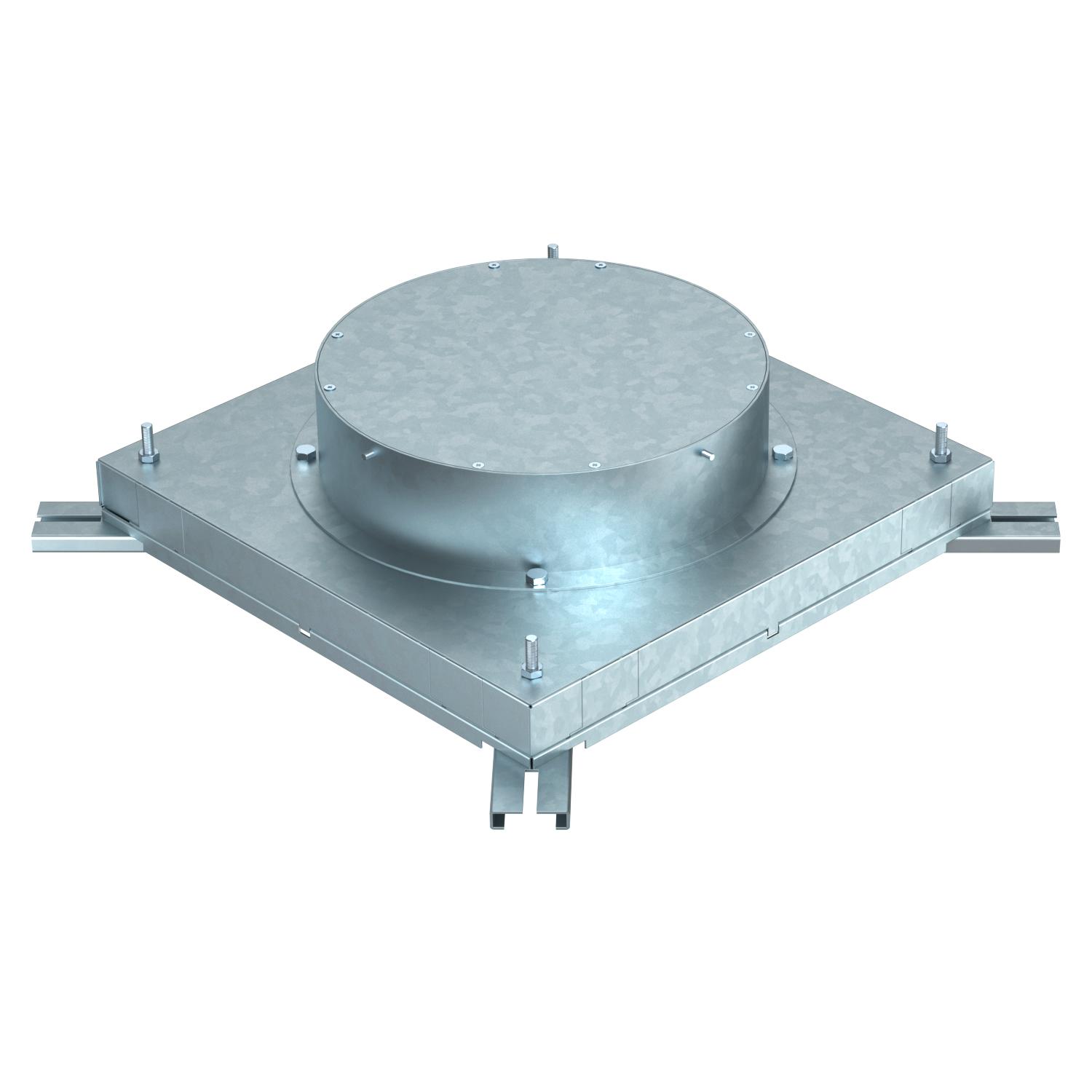

Внутрішньобетонна коробка для монтажних блоків номінальним розміром R9

Арт. № 7399858 | EAN 4012196331789

7399858 / IBD 35048 R9

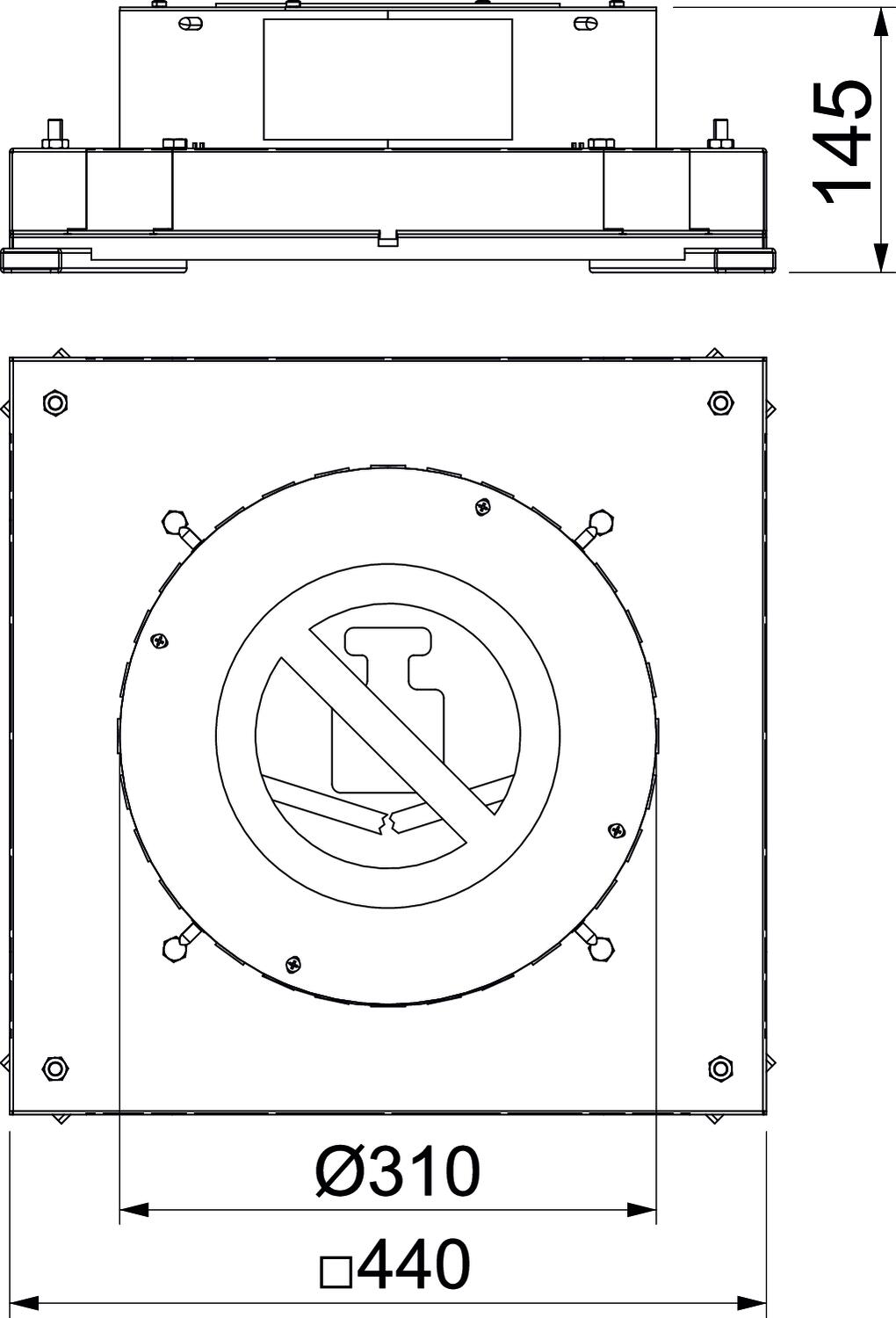

145 mm
48 mm
R9
Опис продукту
Опис продукту
Внутрішньобетонна монтажна коробка для коробів висотою 48 мм, та 250 і 350 мм.

З чотирма регульованими тримачами для блоків вирівнювання.

Вбудовану кришку можна регулювати максимум до 65 мм для вирівнювання стяжки.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

від’єднувальний ні
Висота 145 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 31,7164 кг CO₂e / 1 Шт.
Для з'єднання трубами ні
Кількість пристроїв, які можна встановити 12
Мін. висота каналів 48 mm
Мін. ширина каналу 250 mm
Макс. ширина каналу 350 mm
Матеріал Сталь
Можливість встановлення ущільнювача ні
Монтажний отвір круглий
Монтажний отвір для підлогового боксу ні
Номінальний розмір монтажних основ R9
Основа для стійки так
Підходить для підлогового каналу під стяжкою так
Підходить для суцільного підлогового каналу під стяжкою ні
Покриття оцинковано методом Сендзиміра
Розмір h 145 mm
Сумістне з підлоговими каналами так
Усі типи

Усі типи

Тип Висота Мін. висота каналів Номінальний розмір монтажних основ Арт. № Кількість мін. тов. од.
IBD 35048 R9 145 mm 48 mm R9 7399858
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Підлоговий короб 3-х секційний, висотою 48мм Підлоговий короб 3-х секційний, висотою 48мм S3 25048 7400332
2 м
Підлоговий короб 3-х секційний, висотою 48мм Підлоговий короб 3-х секційний, висотою 48мм S3 35048 7400344
2 м
Вертикальний перехід трьохсекційного короба висотою 48мм Вертикальний перехід трьохсекційного короба висотою 48мм KV3 25048 7400652
1 Штука
Вертикальний перехід трьохсекційного короба висотою 48мм Вертикальний перехід трьохсекційного короба висотою 48мм KV3 35048 7400664
1 Штука
З'єднувальний елемент 48 мм З'єднувальний елемент 48 мм IBVE 25048 7399892
1 Штука
З'єднувальний елемент 48 мм З'єднувальний елемент 48 мм IBVE 35048 7399898
1 Штука
Вирівнювальний блок Вирівнювальний блок IBNEV 110 7399920
10 Штука
