Примітка. Цей артикул виведено з виробництва.

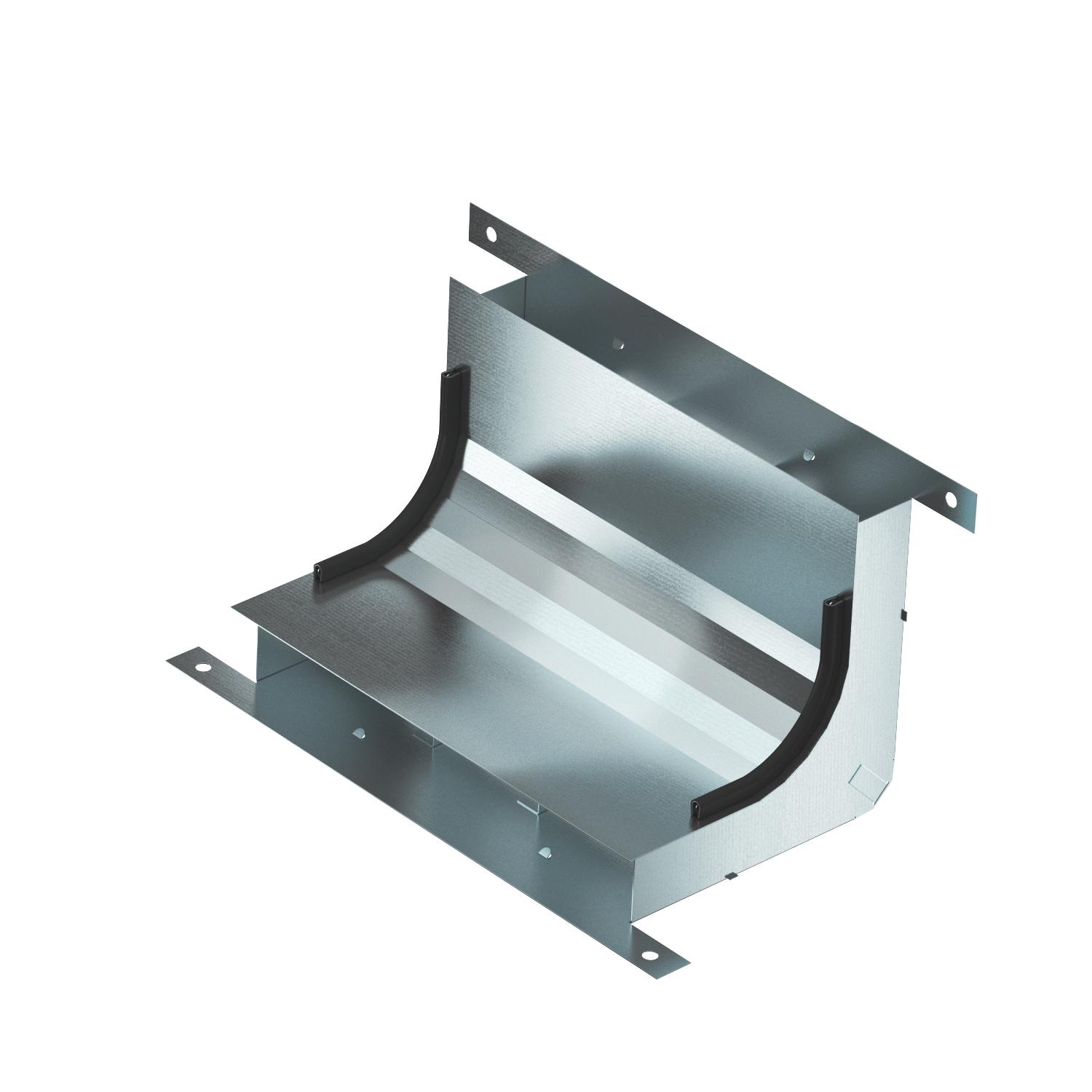

Вертикальний перехід 3-секційний, висота каналу 38 мм
Арт. № 7400650 | EAN 4012197349653
- Опис продукту
-
Опис продуктуВертикальний вигин (2-секційний) для вертикальної зміни напрямку інсталяційних каналів для підлогового монтажу в стяжці (настінні з’єднання, підведення).
-
- Технічні дані
-

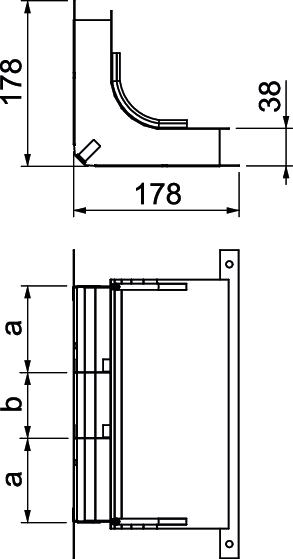

Розміри
Висота 38 mm Довжина 178 mm Кількість нерухомих перегородок 2 Кількість переходів 3 St. Мін. висота каналів 38 mm Мін. ширина каналу 250 mm Матеріал Сталь Підходить для підлогового каналу під стяжкою так Підходить для суцільного підлогового каналу під стяжкою ні Покриття оцинковано методом Сендзиміра Поперечний переріз, зображення A 2982 mm² Поперечний переріз, зображення B 2496 mm² Розмір 330x177,7x177,7 Розмір a 90 mm Розмір b 70 mm Розмір h 38 mm Ширина 250 mm - Усі типи
- Завантаження
-
Технічний паспорт KV3 25038-2 / 7400650 , 0.21MB , pdfДекларація відповідності ЄС KV3 25038-2 / 7400650 , 0.11MB , pdfДекларація експлуатаці KV3 25038-2 / 7400650 , 0.34MB , pdfДопомога при виборі Допомога при виборі , 0.33MB , pdfДопомога при виборі Допомога при виборі , 0.38MB , pdfПосібник із монтажу Посібник із монтажу , 3.27MB , pdfПосібник із монтажу Посібник із монтажу , 76.05MB , pdfПосібник із монтажу Посібник із монтажу , 10.26MB , pdf
