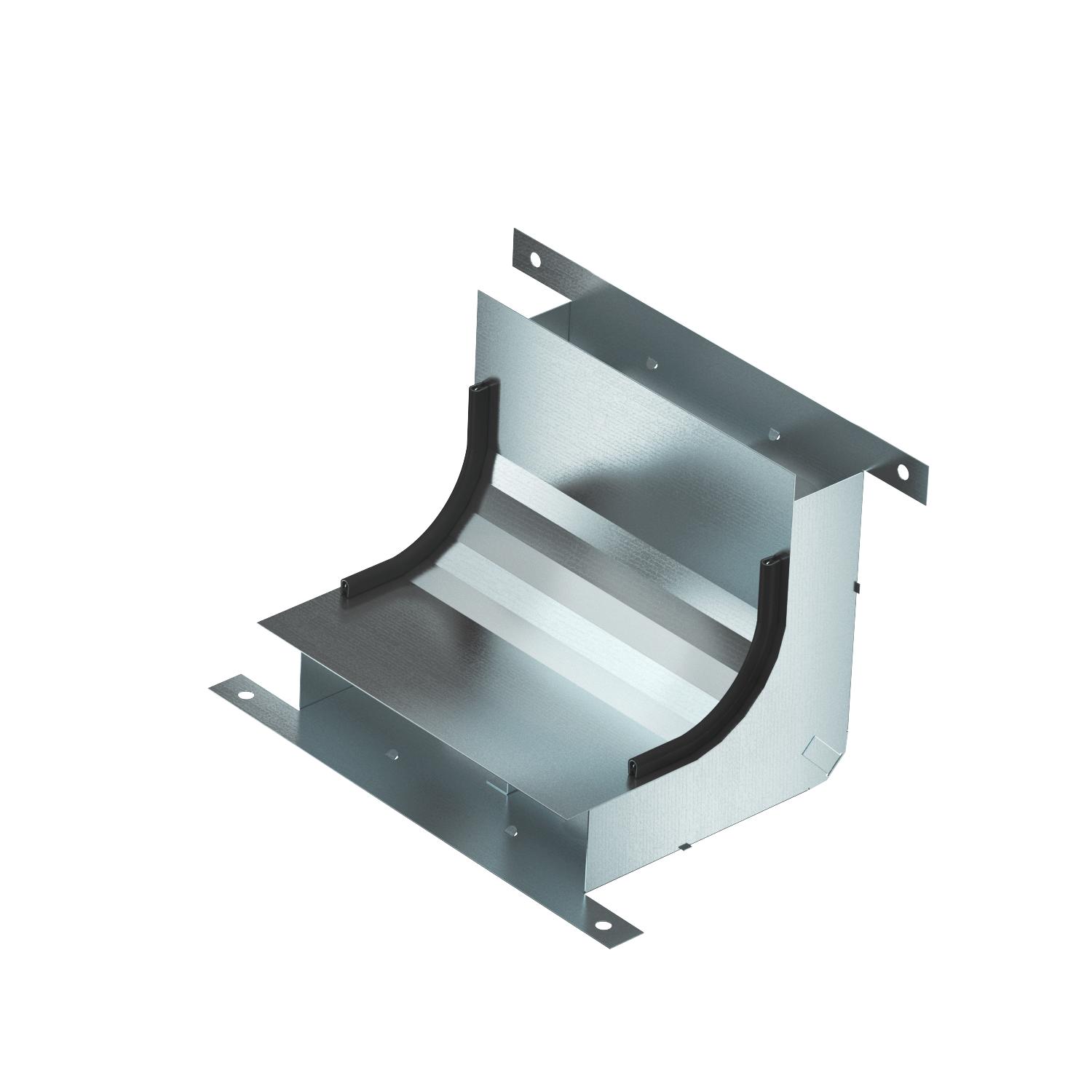

Вертикальний перехід 2-секційний, висота каналу 48 мм
Арт. № 7400629 | EAN 4012197349479
- Опис продукту
-
Опис продуктуВертикальний вигин (2-секційний) для вертикальної зміни напрямку інсталяційних каналів для підлогового монтажу в стяжці (настінні з’єднання, підведення).
-
- Технічні дані
-
Розміри

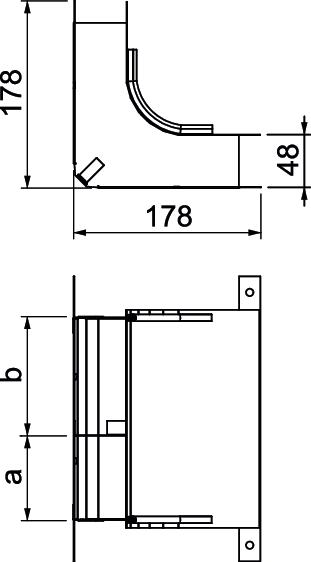

Висота 48 mm Довжина 178 mm Кількість нерухомих перегородок 1 Кількість переходів 2 St. Мін. висота каналів 48 mm Мін. ширина каналу 190 mm Матеріал Сталь Підходить для підлогового каналу під стяжкою так Підходить для суцільного підлогового каналу під стяжкою ні Покриття оцинковано методом Сендзиміра Поперечний переріз, зображення A 3413 mm² Поперечний переріз, зображення B 4804 mm² Розмір 270x177,7x177,7 Розмір a 80 mm Розмір b 110 mm Розмір h 48 mm Ширина 190 mm - Усі типи
