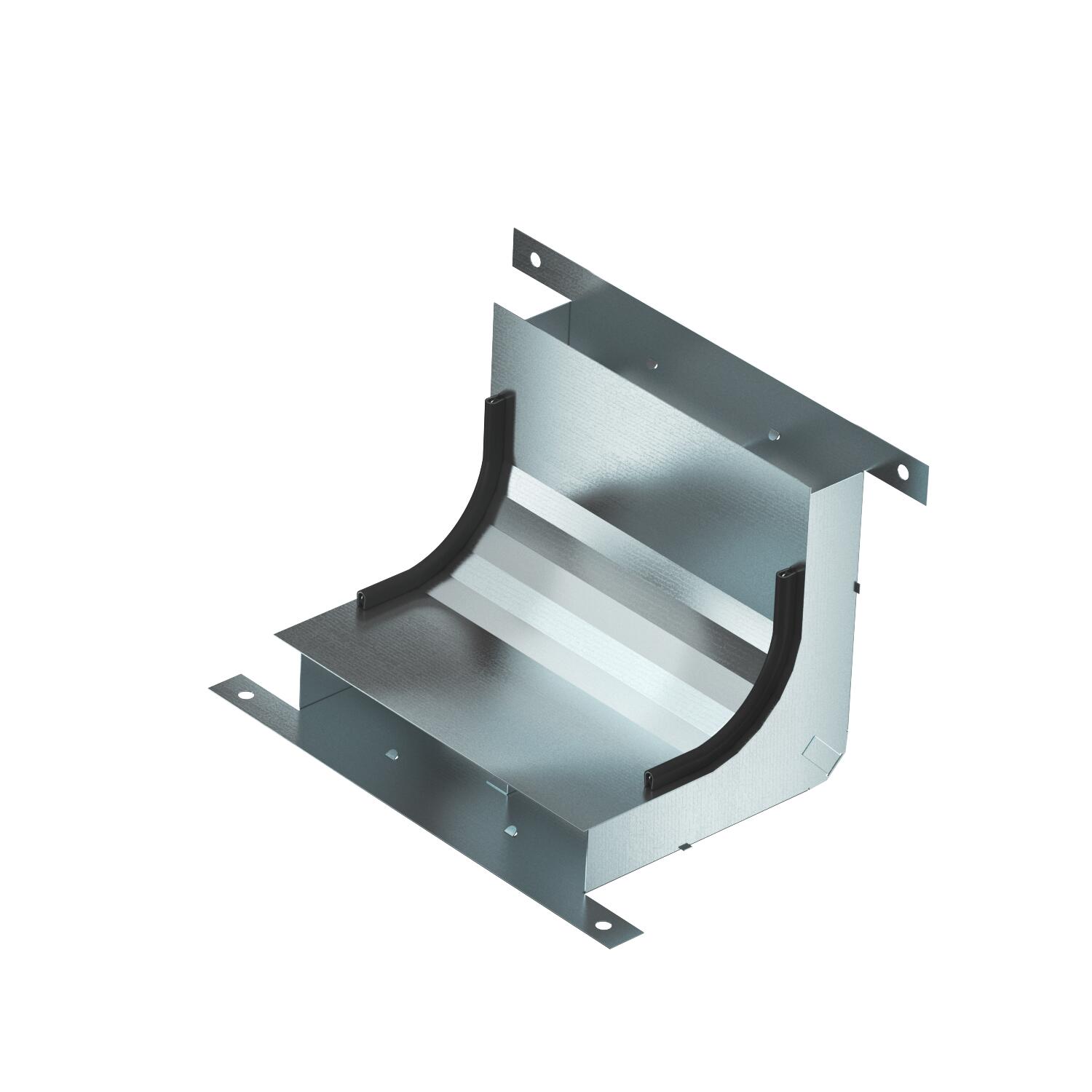

Вертикальний перехід 2-секційний, висота каналу 38 мм
Арт. № 7400623 | EAN 4012197349448
- Опис продукту
-
Опис продуктуВертикальний вигин (2-секційний) для вертикальної зміни напрямку інсталяційних каналів для підлогового монтажу в стяжці (настінні з’єднання, підведення).
-
- Технічні дані
-

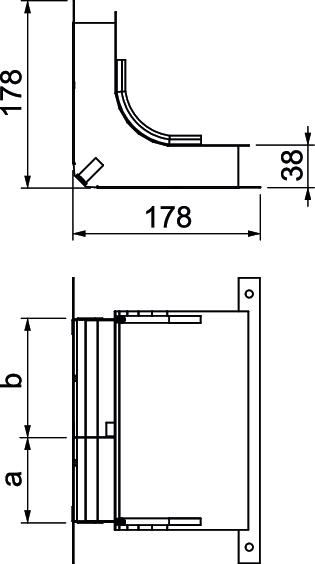

Розміри
Висота 38 mm Довжина 178 mm Кількість нерухомих перегородок 1 Кількість переходів 2 St. Мін. висота каналів 38 mm Мін. ширина каналу 190 mm Матеріал Сталь Підходить для підлогового каналу під стяжкою так Підходить для суцільного підлогового каналу під стяжкою ні Покриття оцинковано методом Сендзиміра Поперечний переріз, зображення A 2639 mm² Поперечний переріз, зображення B 3730 mm² Розмір 270x177,7x177,7 Розмір a 80 mm Розмір b 110 mm Розмір h 38 mm Ширина 190 mm - Усі типи
- Завантаження
-
Технічний паспорт KV2 19038-2 / 7400623 , 0.16MB , pdfДекларація відповідності ЄС KV2 19038-2 / 7400623 , 0.11MB , pdfДекларація експлуатаці KV2 19038-2 / 7400623 , 0.34MB , pdfДопомога при виборі Допомога при виборі , 0.33MB , pdfДопомога при виборі Допомога при виборі , 0.38MB , pdfПосібник із монтажу Посібник із монтажу , 76.05MB , pdfПосібник із монтажу Посібник із монтажу , 10.26MB , pdf
