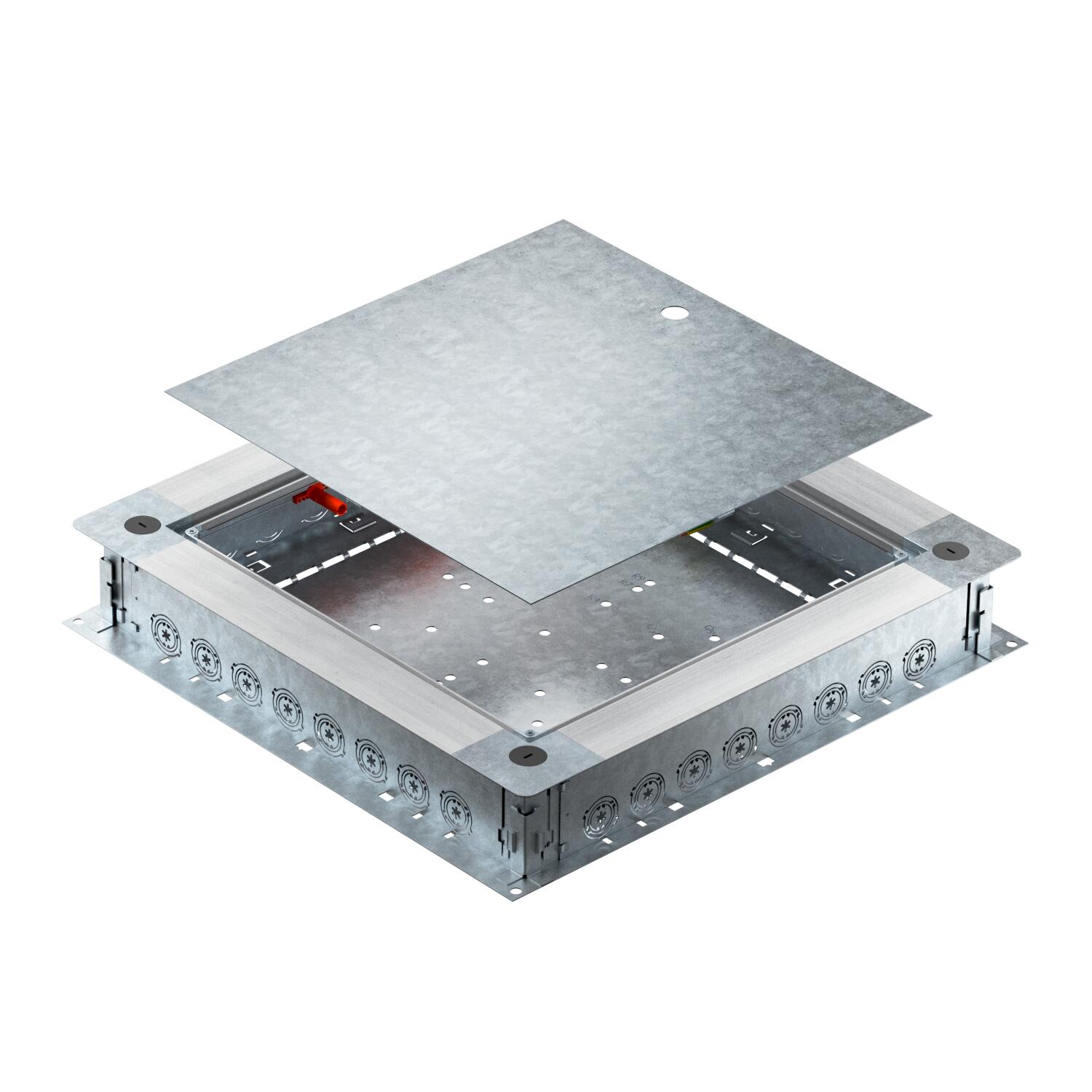

UZD350-4 R junction and branch box
Арт. № 7410025 | EAN 4012197375386
- Опис продукту
-
Опис продуктуJunction and branch box UZD350/4 R with side walls made from sheet steel. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With an acoustic decoupling option after screed laying, and with system accessories, it can be used for heavy-duty applications. Insertion of cables through the pipe entries. Pipe entries per side each suitable for 8 installation pipes of diameters M20, M25 and M32.
-
- Технічні дані
-
Технічні дані

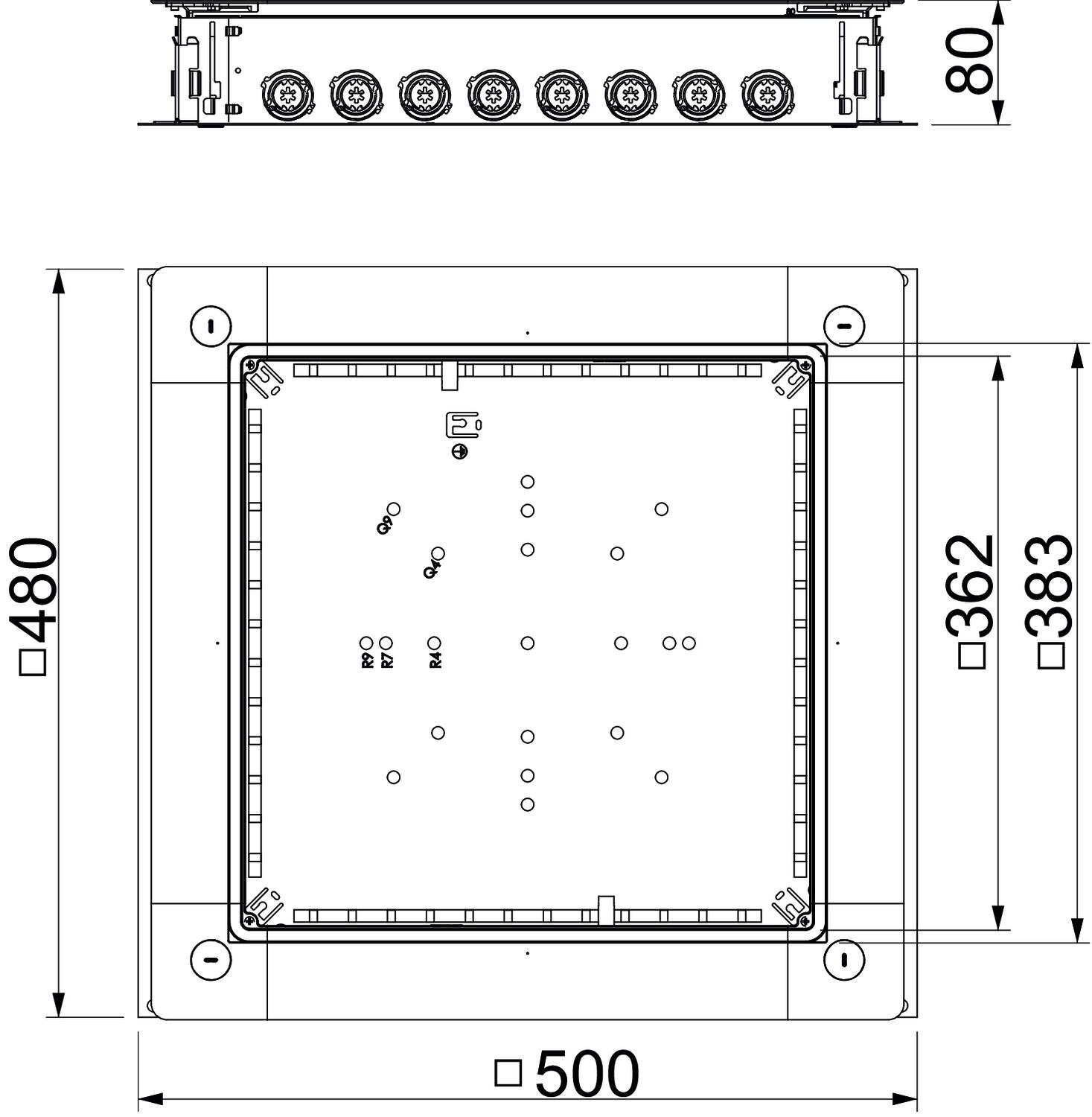

від’єднувальний так Для з'єднання трубами так Кількість пристроїв, які можна встановити 1 Конструкція кришки універсальний Мін. висота монолітної підлоги 80 mm Мін. зона згладжування 80 mm Мінімальна висота монолітної підлоги 80 Макс. висота монолітної підлоги 160 mm Макс. зона згладжування 160 mm Матеріал Сталь Можливість встановлення ущільнювача так Монтажний отвір квадратний Монтажний отвір для підлогового боксу ні Номінальний розмір 350 mm Основа для стійки так Підходить для підлогового каналу під стяжкою ні Підходить для суцільного підлогового каналу під стяжкою ні Покриття оцинковано методом Сендзиміра Розмір 500x480x80 Розмір A 480 mm Розмір a 362 mm Розмір b 383 mm Розмір B 500 mm Ступінь захисту (IP) при використанні IP20 Сумістне з підлоговими каналами ні - Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.

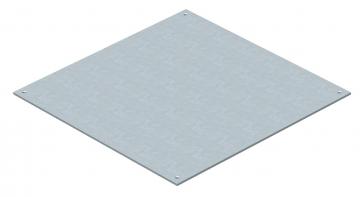

Заглушка для UZD350
DU 350-2 7400577 1 Штука
Кришка-заглушка вологозахищена для UZD350
DUF 350-2 7400597 1 Штука

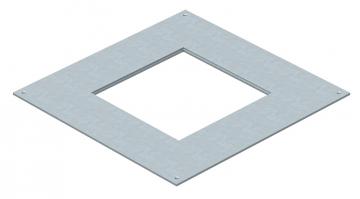

Рамка-адаптер 350 номінальним розміром 4
DUG 350-3 4 7400505 1 Штука

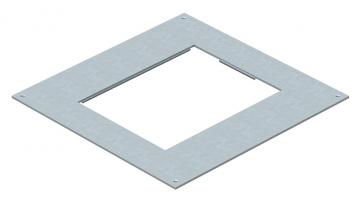

Рамка-адаптер 350 номінальним розміром 6
DUG 350-3 6 7400509 1 Штука

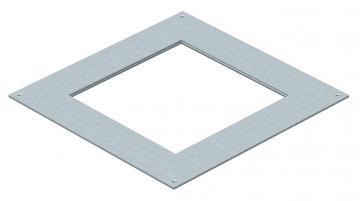

Рамка-адаптер 350 номінальним розміром 9
DUG 350-3 9 7400513 1 Штука

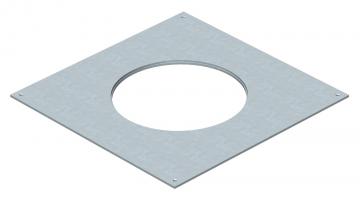

Рамка-адаптер 350 номінальним розміром R4
DUG 350-3 R4 7400517 1 Штука

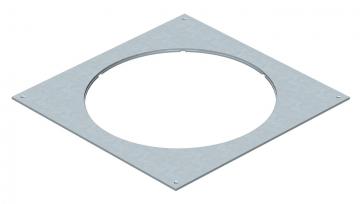

Рамка-адаптер 350 номінальним розміром R7
DUG 350-3 R7 7400533 1 Штука

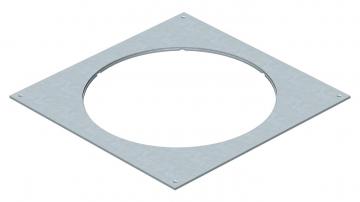

Рамка-адаптер 350 номінальним розміром R9
DUG 350-3 R9 7400549 1 Штука
Клема підключення заземлення
8AWR 6288704 10 Штука - Завантаження
-
