UZD350-4 junction and branch box

Арт. № 7410023 | EAN 4012197375355

Арт. № / Тип

Мін. висота монолітної підлоги	80 mm

Макс. висота монолітної підлоги	160 mm

Мін. висота каналів

Макс. висота каналів

Конструкція кришки	універсальний

Монтажний отвір	квадратний

Номінальний розмір

Опис продукту

Опис продукту

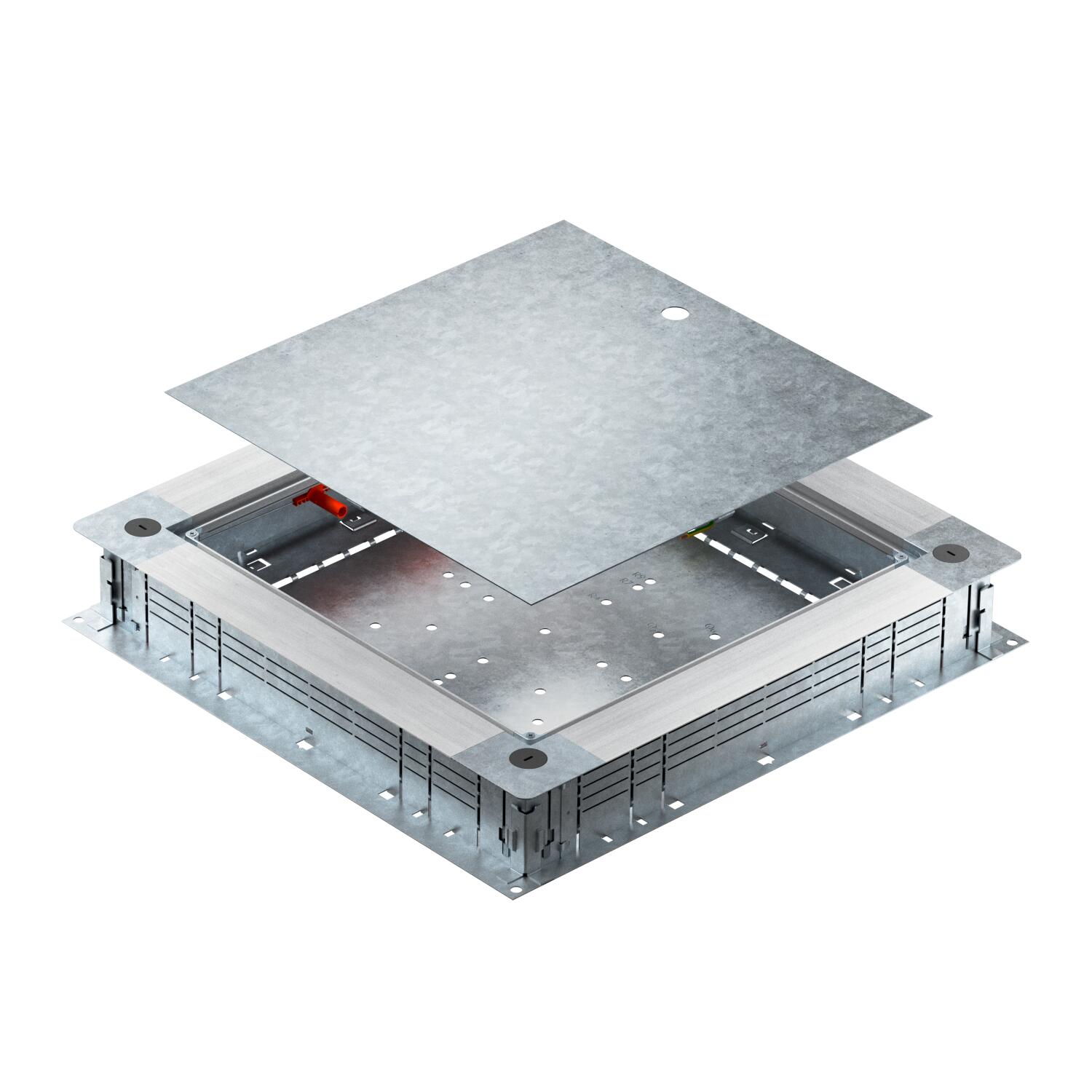

Junction and branch box for screed-covered underfloor installation duct with sheet steel side walls. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables with the 2-part EÜK duct.

Технічні дані

Технічні дані

від’єднувальний	так
Для з'єднання трубами	ні
Кількість пристроїв, які можна встановити	1
Конструкція кришки	універсальний
Мін. висота каналів	28 mm
Мін. висота монолітної підлоги	80 mm
Мін. зона згладжування	80 mm
Мін. ширина каналу	190 mm
Мінімальна висота монолітної підлоги	80
Макс. висота каналів	58 mm
Макс. висота монолітної підлоги	160 mm
Макс. зона згладжування	160 mm
Макс. ширина каналу	350 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так

Монтажний отвір	квадратний
Монтажний отвір для підлогового боксу	ні
Номінальний розмір	350 mm
Основа для стійки	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

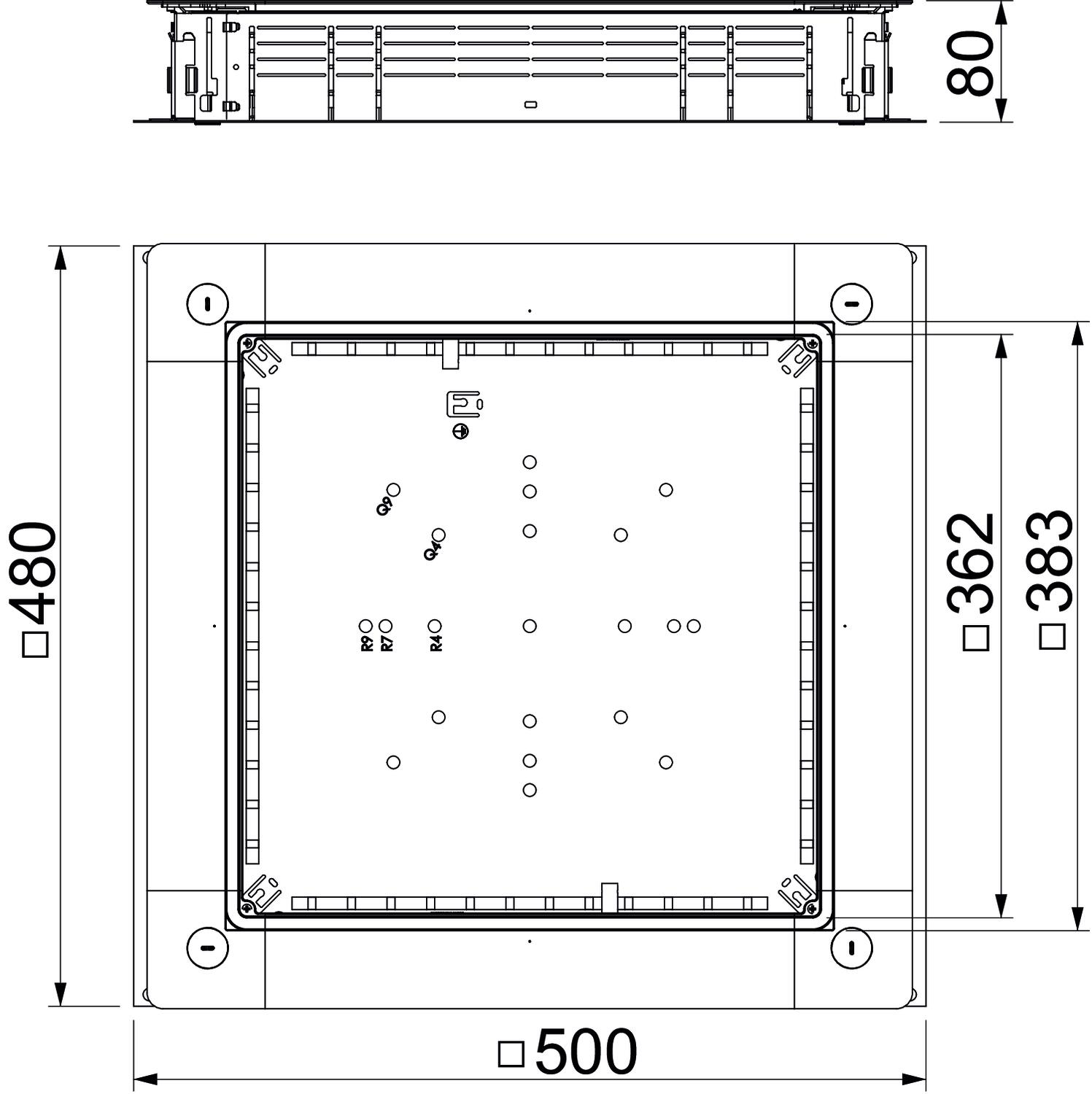

Розмір	500x480x80
Розмір a	362 mm
Розмір A	480 mm
Розмір b	383 mm
Розмір B	500 mm
Ступінь захисту (IP) при використанні	IP20
Сумістне з підлоговими каналами	так

Усі типи

Усі типи

Тип	Мін. висота монолітної підлоги	Макс. висота монолітної підлоги	Мін. висота каналів	Макс. висота каналів	Конструкція кришки	Монтажний отвір	Номінальний розмір	Арт. №	Кількість	мін. тов. од.
UZD250-4	80 mm	160 mm	28 mm	58 mm	універсальний	квадратний	250 mm	7410022	Штука	1 Штука
UZD350-4	80 mm	160 mm	28 mm	58 mm	універсальний	квадратний	350 mm	7410023	Штука	1 Штука
UZD350-4 R	80 mm	160 mm	-	-	універсальний	квадратний	350 mm	7410025	Штука	1 Штука
UZD250-4 R	80 mm	160 mm	-	-	універсальний	квадратний	250 mm	7410026	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Заглушка для UZD350	DU 350-2	7400577	Штука	1 Штука
Кришка-заглушка вологозахищена для UZD350	DUF 350-2	7400597	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 4	DUG 350-3 4	7400505	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 6	DUG 350-3 6	7400509	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 9	DUG 350-3 9	7400513	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R4	DUG 350-3 R4	7400517	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R7	DUG 350-3 R7	7400533	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R9	DUG 350-3 R9	7400549	Штука	1 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.

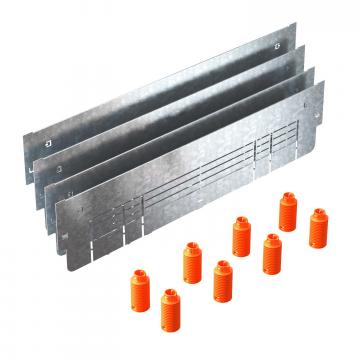

Height-compensation kit ASH 350-4 240	ASH 350-4 240	7410138	упаковка	1 упаковка

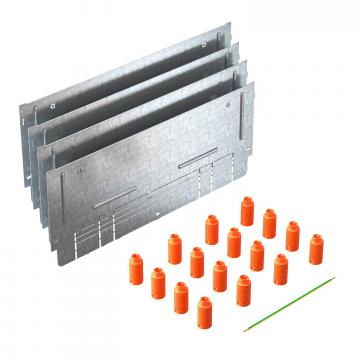

Height-compensation kit ASH 350-4 320	ASH 350-4 320	7410140	упаковка	1 упаковка
