Примітка. Цей артикул виведено з виробництва. Ви можете знайти актуальний артикул тут: 7410023 / UZD350-4 junction and branch box

UZD350-3 для стяжки висотою 115-170 мм 115 | 170 | 28 | 48 | універсальний | | 350 |

UZD350-3 для стяжки висотою 115-170 мм

Арт. № 7410047 | EAN 4012195431671

Арт. № / Тип	7410047 / UZD 115170 350-3

Мін. висота монолітної підлоги	115 mm

Макс. висота монолітної підлоги	170 mm

Мін. висота каналів	28 mm

Макс. висота каналів	48 mm

Конструкція кришки	універсальний

Номінальний розмір	350 mm

Опис продукту

Опис продукту

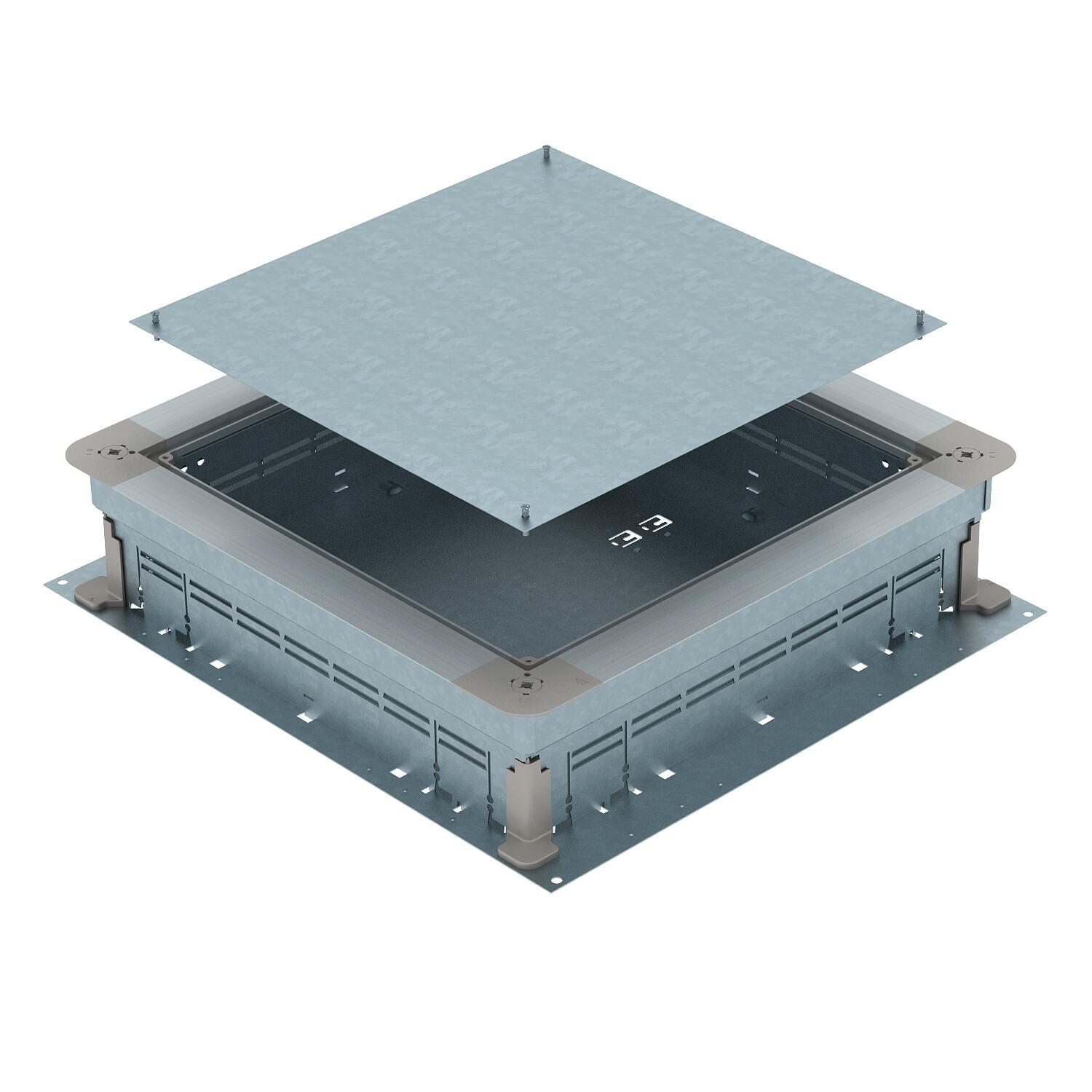

Розподільча монтажна коробка для підлогових каналів, покритих стяжкою, з бічними стінками з листової сталі. Розеткові люки для встановлення в монтажні коробки замовляються окремо. Можна безступінчато вирівнювати до номінальної висоти стяжки (можливе швидке вирівнювання), а стяжку можна обробляти врівень з кромкою коробки. З можливістю акустичного від’єднання після укладання стяжки та з системними аксесуарами, також можна використовувати для спеціальних умов.

Технічні дані

Технічні дані

від’єднувальний	так
Вуглецевий слід CO₂ (GWP) від колиски до воріт	11,8771 кг CO₂e / 1 Шт.
Для з'єднання трубами	ні
Конструкція кришки	універсальний
Мін. висота каналів	28 mm
Мін. висота монолітної підлоги	115 mm
Мін. зона згладжування	115 mm
Мін. ширина каналу	190 mm
Мінімальна висота монолітної підлоги	115
Макс. висота каналів	48 mm
Макс. висота монолітної підлоги	170 mm
Макс. зона згладжування	170 mm
Макс. ширина каналу	350 mm

Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір для підлогового боксу	ні
Номінальний розмір	350 mm
Основа для стійки	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

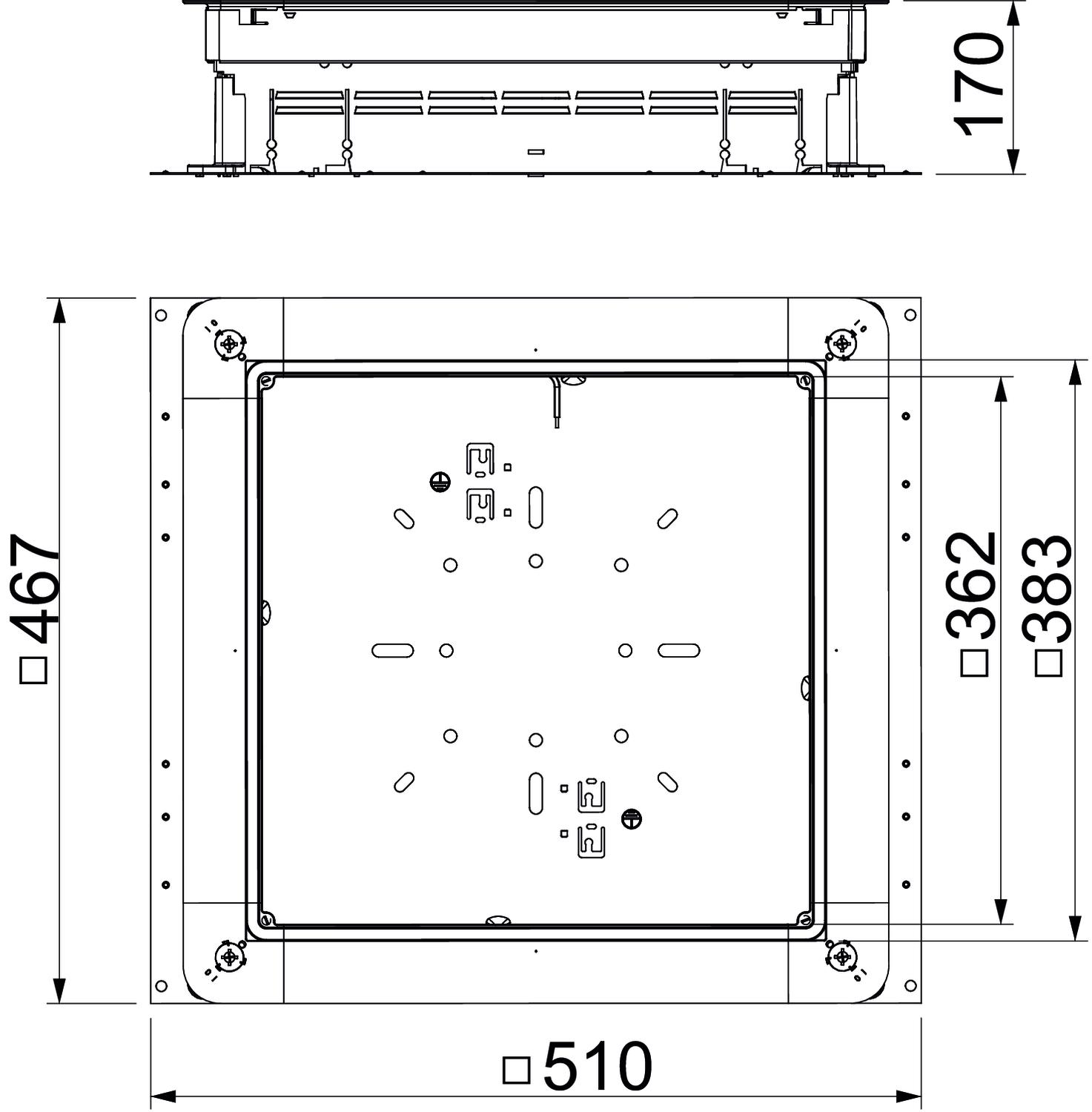

Розмір	510x467x115
Розмір a	362 mm
Розмір A	467 mm
Розмір B	510 mm
Розмір b	383 mm

Усі типи

Усі типи

Тип	Мін. висота монолітної підлоги	Макс. висота монолітної підлоги	Мін. висота каналів	Макс. висота каналів	Конструкція кришки	Номінальний розмір	Арт. №	Кількість	мін. тов. од.
UZD 115170 350-3	115 mm	170 mm	28 mm	48 mm	універсальний	350 mm	7410047	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Допомога швидкого вирівнювання	SE UZD3	7410160	Штука	4 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука
Рамка-адаптер 350 номінальним розміром 4	DUG 350-3 4	7400505	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 6	DUG 350-3 6	7400509	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 9	DUG 350-3 9	7400513	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R4	DUG 350-3 R4	7400517	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R7	DUG 350-3 R7	7400533	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R9	DUG 350-3 R9	7400549	Штука	1 Штука
Заглушка для UZD350	DU 350-2	7400577	Штука	1 Штука
