UZD250-4 R junction and branch box
Арт. № 7410026 | EAN 4012197375416
- Опис продукту
-

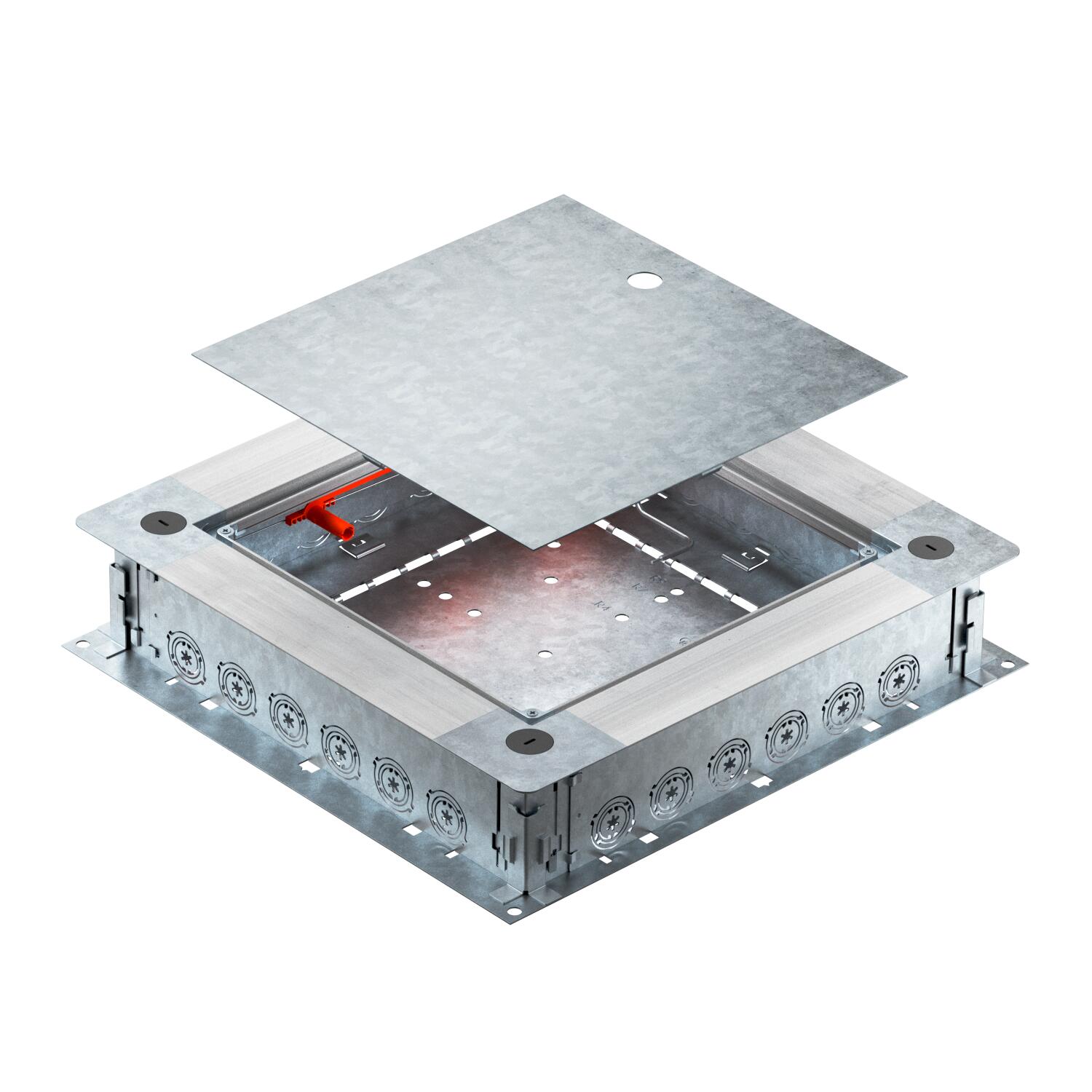

Опис продуктуJunction and branch box UZD250-4 R with side walls made of sheet steel. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables through the pipe entries. Pipe entry per side suitable for 6 installation pipes each of the diameters M20, M25 and M32
-
- Технічні дані
-
Технічні дані

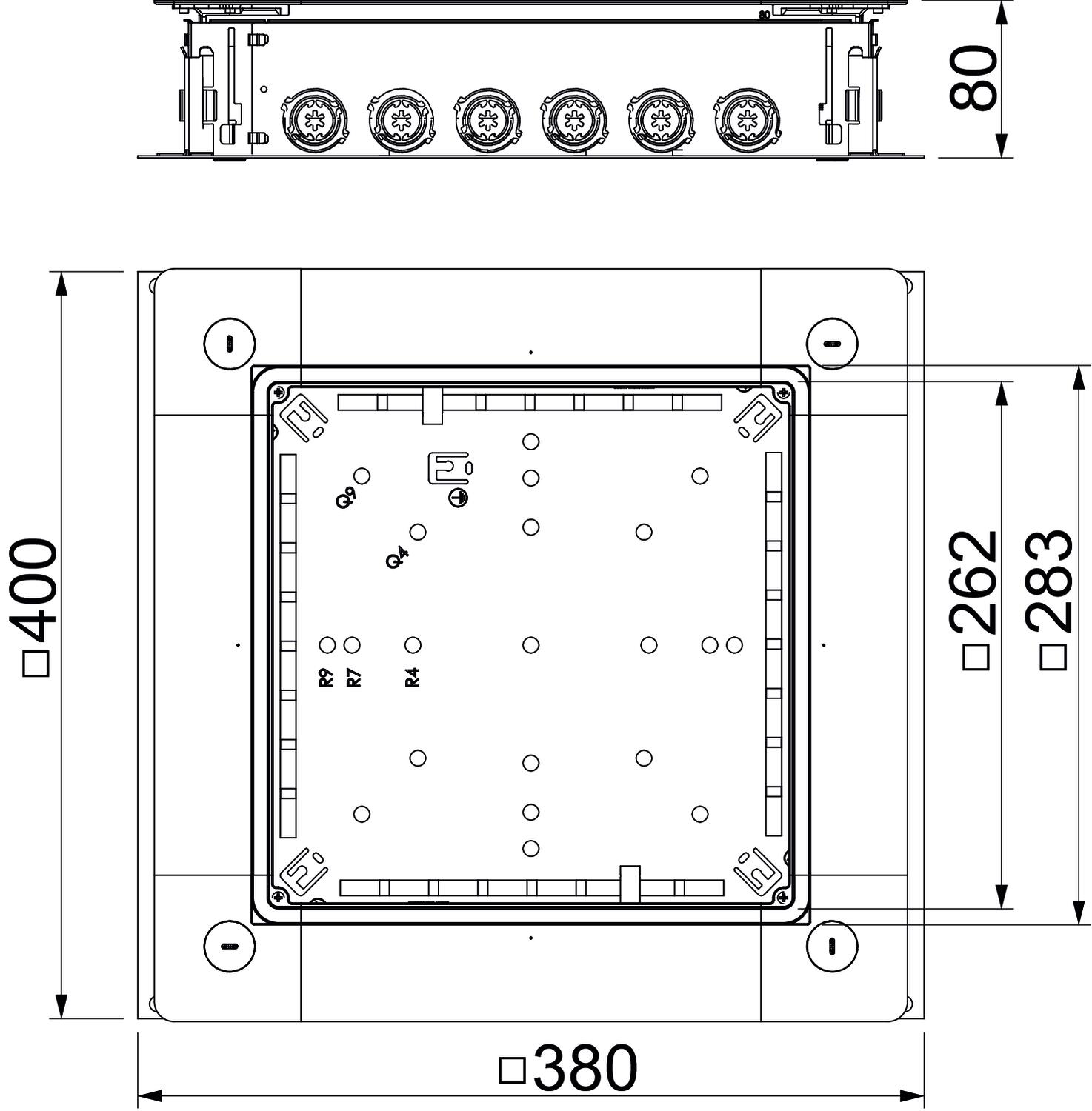

від’єднувальний так Для з'єднання трубами так Кількість пристроїв, які можна встановити 1 Конструкція кришки універсальний Мін. висота монолітної підлоги 80 mm Мін. зона згладжування 80 mm Мінімальна висота монолітної підлоги 80 Макс. висота монолітної підлоги 160 mm Макс. зона згладжування 160 mm Матеріал Сталь Можливість встановлення ущільнювача так Монтажний отвір квадратний Монтажний отвір для підлогового боксу ні Номінальний розмір 250 mm Основа для стійки так Підходить для підлогового каналу під стяжкою ні Підходить для суцільного підлогового каналу під стяжкою ні Покриття оцинковано методом Сендзиміра Розмір 400x380x80 Розмір A 380 mm Розмір a 262 mm Розмір b 283 mm Розмір B 400 mm Ступінь захисту (IP) при використанні IP20 Сумістне з підлоговими каналами ні - Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.

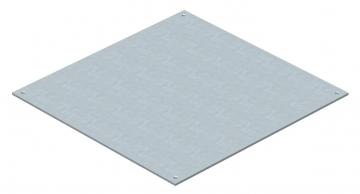

Заглушка для UZD250
DU 250-2 7400573 1 Штука

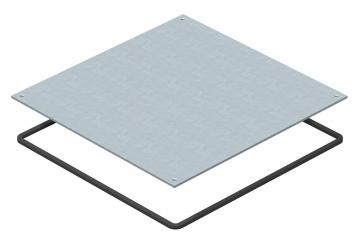

Кришка-заглушка вологозахищена для UZD250
DUF 250-2 7400589 1 Штука

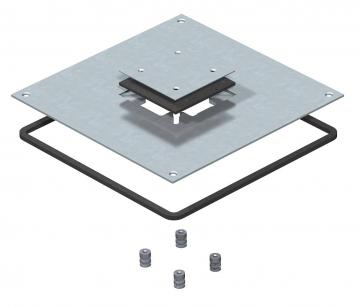

Кришка 250 для Telitank
DUF 250-3DAT 7400613 1 Штука

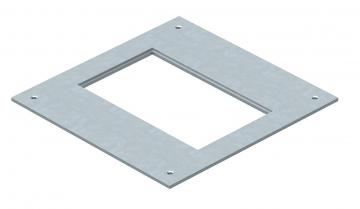

Рамка-адаптер 250 номінальним розміром 2
DUG 250-3 2 7400455 1 Штука

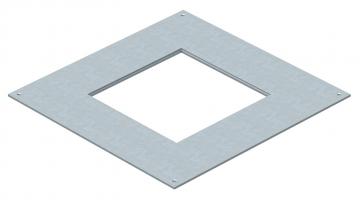

Рамка-адаптор 250 номінальний розмір 4
DUG 250-3 4 7400459 1 Штука

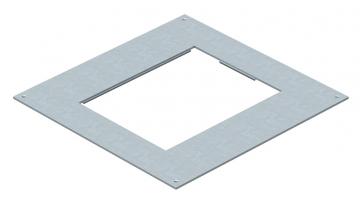

Рамка-адаптор 250 номінальний розмір 6
DUG 250-3 6 7400463 1 Штука

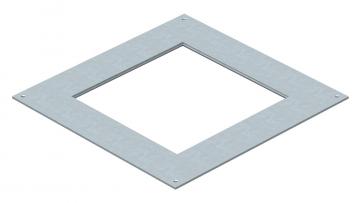

Рамка-адаптер 250 для розеткових люків номінального розміру 9
DUG 250-3 9 7400467 1 Штука

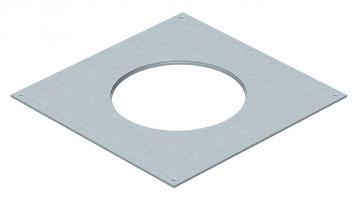

Рамка-адаптер 250 для розеткових люків номінального розміру R4
DUG 250-3 R4 7400471 1 Штука
Клема підключення заземлення
8AWR 6288704 10 Штука - Завантаження
-
Технічний паспорт UZD250-4 R / 7410026 , 0.32MB , pdfДекларація відповідності ЄС UZD250-4 R / 7410026 , 0.11MB , pdfДекларація експлуатаці UZD250-4 R / 7410026 , 0.34MB , pdfДопомога при виборі Допомога при виборі , 0.33MB , pdfПосібник із монтажу Посібник із монтажу , 76.05MB , pdfПосібник із монтажу Посібник із монтажу , 10.26MB , pdf
