UZD250-4 junction and branch box 80 | 160 | 28 | 58 | універсальний | квадратний | 250 |

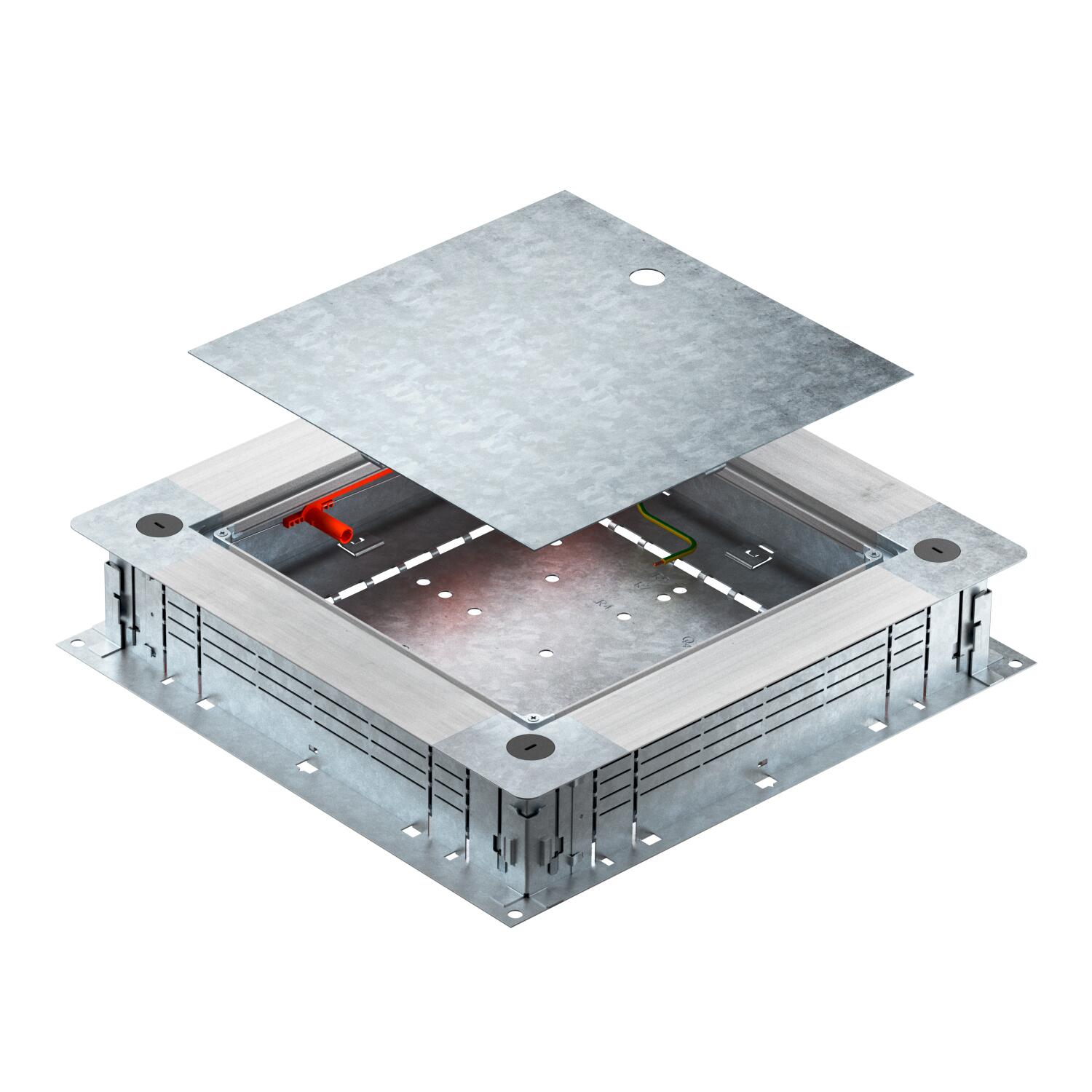

UZD250-4 junction and branch box

Арт. № 7410022 | EAN 4012197375324

Арт. № / Тип

Мін. висота монолітної підлоги	80 mm

Макс. висота монолітної підлоги	160 mm

Мін. висота каналів

Макс. висота каналів

Конструкція кришки	універсальний

Монтажний отвір	квадратний

Номінальний розмір

Опис продукту

Опис продукту

Junction and branch box for screed-covered underfloor installation duct with sheet steel side walls. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables with the 2-part EÜK duct.

Технічні дані

Технічні дані

від’єднувальний	так
Для з'єднання трубами	ні
Кількість пристроїв, які можна встановити	1
Конструкція кришки	універсальний
Мін. висота каналів	28 mm
Мін. висота монолітної підлоги	80 mm
Мін. зона згладжування	80 mm
Мін. ширина каналу	190 mm
Мінімальна висота монолітної підлоги	80
Макс. висота каналів	58 mm
Макс. висота монолітної підлоги	160 mm
Макс. зона згладжування	160 mm
Макс. ширина каналу	250 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так

Монтажний отвір	квадратний
Монтажний отвір для підлогового боксу	ні
Номінальний розмір	250 mm
Основа для стійки	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

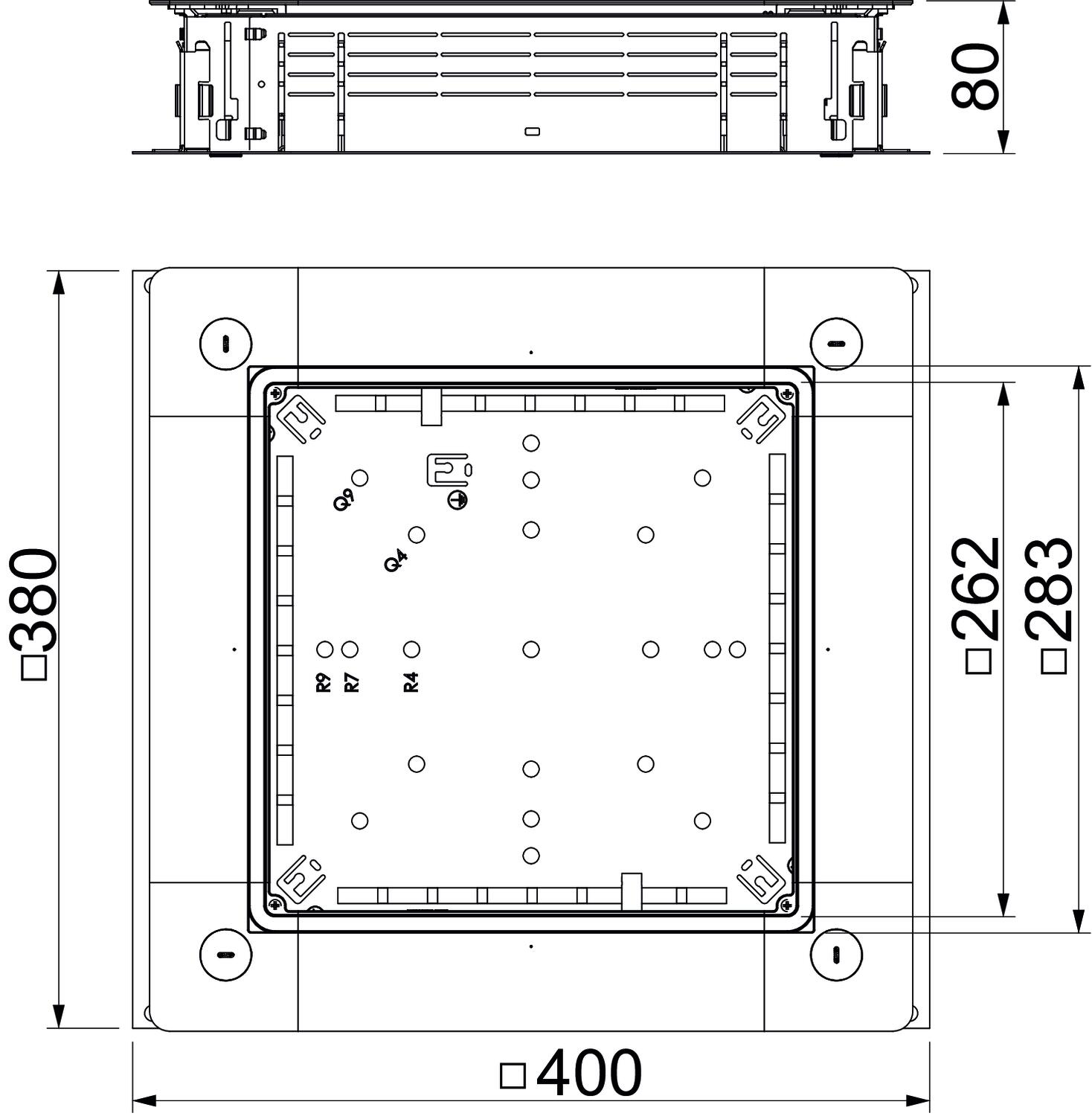

Розмір	400x380x80
Розмір a	262 mm
Розмір A	380 mm
Розмір B	400 mm
Розмір b	283 mm
Ступінь захисту (IP) при використанні	IP20
Сумістне з підлоговими каналами	так

Усі типи

Усі типи

Тип	Мін. висота монолітної підлоги	Макс. висота монолітної підлоги	Мін. висота каналів	Макс. висота каналів	Конструкція кришки	Монтажний отвір	Номінальний розмір	Арт. №	Кількість	мін. тов. од.
UZD250-4	80 mm	160 mm	28 mm	58 mm	універсальний	квадратний	250 mm	7410022	Штука	1 Штука
UZD350-4	80 mm	160 mm	28 mm	58 mm	універсальний	квадратний	350 mm	7410023	Штука	1 Штука
UZD350-4 R	80 mm	160 mm	-	-	універсальний	квадратний	350 mm	7410025	Штука	1 Штука
UZD250-4 R	80 mm	160 mm	-	-	універсальний	квадратний	250 mm	7410026	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Заглушка для UZD250	DU 250-2	7400573	Штука	1 Штука
Кришка-заглушка вологозахищена для UZD250	DUF 250-2	7400589	Штука	1 Штука
Кришка 250 для Telitank	DUF 250-3DAT	7400613	Штука	1 Штука
Рамка-адаптер 250 номінальним розміром 2	DUG 250-3 2	7400455	Штука	1 Штука
Рамка-адаптор 250 номінальний розмір 4	DUG 250-3 4	7400459	Штука	1 Штука
Рамка-адаптор 250 номінальний розмір 6	DUG 250-3 6	7400463	Штука	1 Штука
Рамка-адаптер 250 для розеткових люків номінального розміру 9	DUG 250-3 9	7400467	Штука	1 Штука
Рамка-адаптер 250 для розеткових люків номінального розміру R4	DUG 250-3 R4	7400471	Штука	1 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.

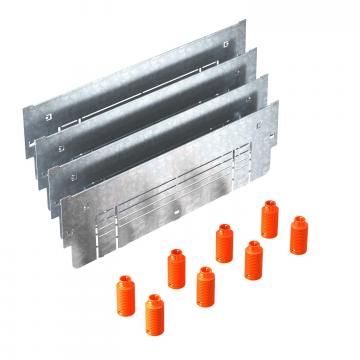

Height-compensation kit ASH 250-4 240	ASH 250-4 240	7410134	упаковка	1 упаковка

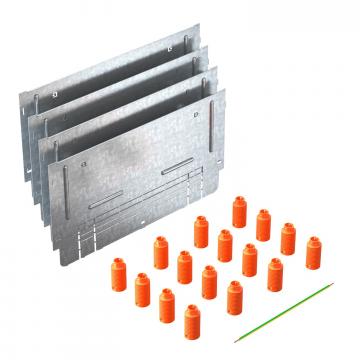

Height-compensation kit ASH 250-4 320	ASH 250-4 320	7410136	упаковка	1 упаковка
