Примітка. Цей артикул виведено з виробництва. Ви можете знайти актуальний артикул тут: 7410022 / UZD250-4 junction and branch box

UZD250-3 для стяжки висотою 115-170 мм 115 | 170 | 28 | 48 | універсальний | | 250 |

UZD250-3 для стяжки висотою 115-170 мм

Арт. № 7410043 | EAN 4012195431640

Арт. № / Тип	7410043 / UZD 115170 250-3

Мін. висота монолітної підлоги	115 mm

Макс. висота монолітної підлоги	170 mm

Мін. висота каналів	28 mm

Макс. висота каналів	48 mm

Конструкція кришки	універсальний

Номінальний розмір	250 mm

Опис продукту

Опис продукту

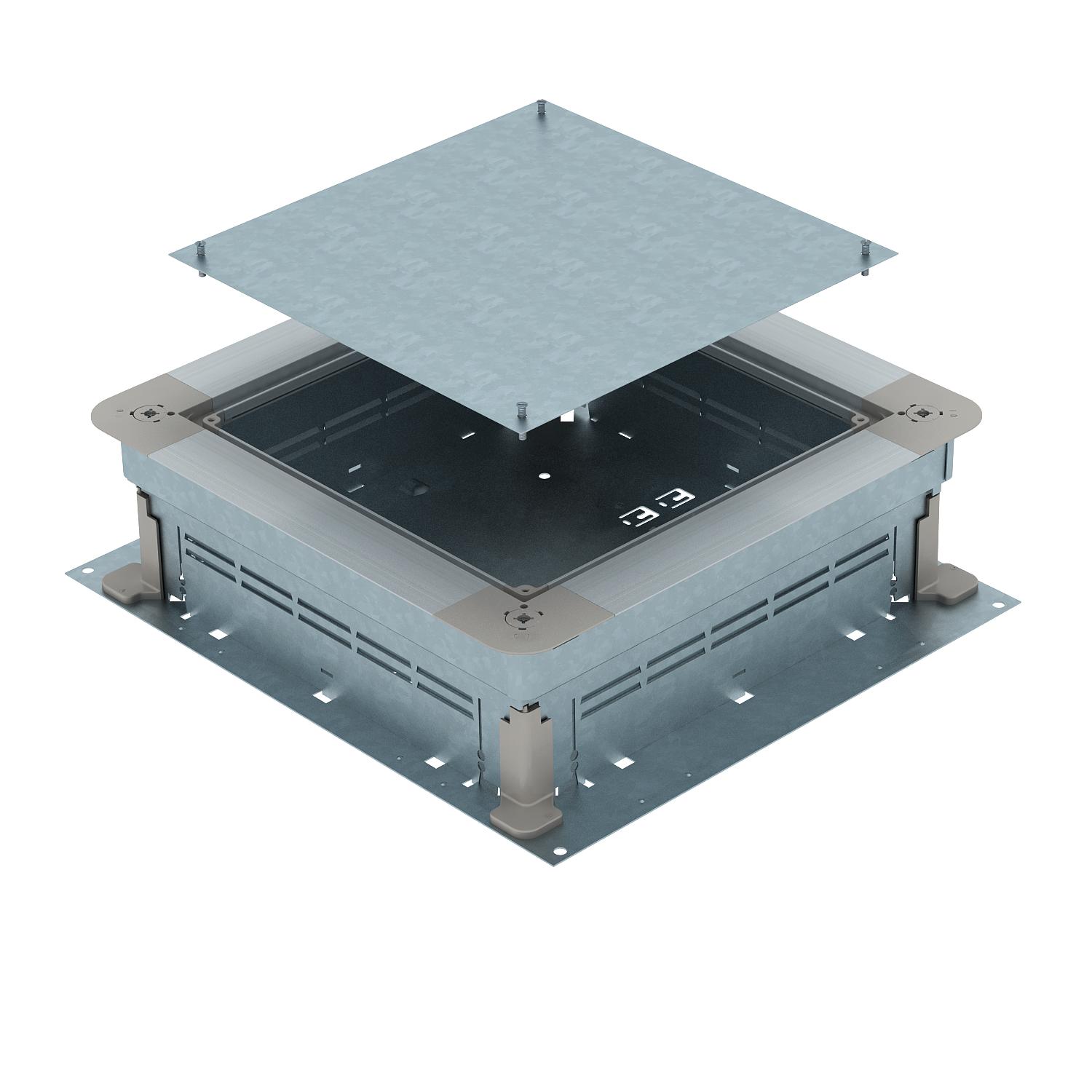

Розподільча монтажна коробка для підлогових каналів, покритих стяжкою, з бічними стінками з листової сталі. Розеткові люки для встановлення в монтажні коробки замовляються окремо. Можна безступінчато вирівнювати до номінальної висоти стяжки (можливе швидке вирівнювання), а стяжку можна обробляти врівень з кромкою коробки. З можливістю акустичного від’єднання після укладання стяжки та з системними аксесуарами, також можна використовувати для спеціальних умов.

Технічні дані

Технічні дані

від’єднувальний	так
Вуглецевий слід CO₂ (GWP) від колиски до воріт	8,0803 кг CO₂e / 1 Шт.
Для з'єднання трубами	ні
Конструкція кришки	універсальний
мін. інсталяційний простір	10,62 dm³
Мін. висота каналів	28 mm
Мін. висота монолітної підлоги	115 mm
Мін. зона згладжування	115 mm
Мін. ширина каналу	190 mm
Мінімальна висота монолітної підлоги	115
макс. інсталяційний простір	16,16 dm³
Макс. висота каналів	48 mm
Макс. висота монолітної підлоги	170 mm
Макс. зона згладжування	170 mm
Макс. ширина каналу	250 mm

Матеріал	Сталь
Можливість встановлення ущільнювача	так
Можна втопити в рівень із підлогою	ні
Монтажний отвір для підлогового боксу	ні
Номінальний розмір	250 mm
Основа для стійки	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

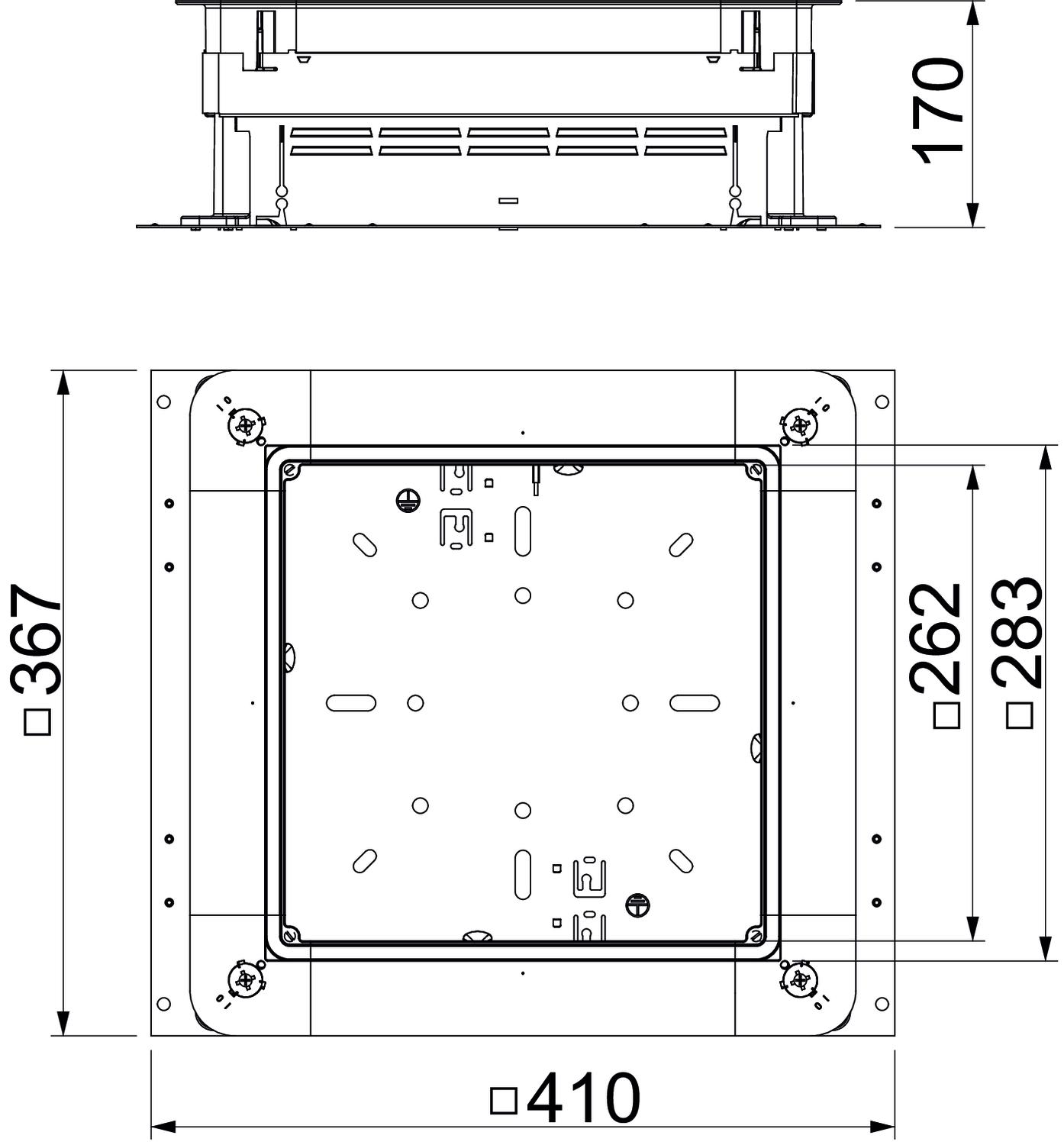

Розмір	410x367x115
Розмір A	367 mm
Розмір a	262 mm
Розмір b	283 mm
Розмір B	410 mm
Сумістне з підлоговими каналами	ні

Усі типи

Усі типи

Тип	Мін. висота монолітної підлоги	Макс. висота монолітної підлоги	Мін. висота каналів	Макс. висота каналів	Конструкція кришки	Номінальний розмір	Арт. №	Кількість	мін. тов. од.
UZD 115170 250-3	115 mm	170 mm	28 mm	48 mm	універсальний	250 mm	7410043	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Допомога швидкого вирівнювання	SE UZD3	7410160	Штука	4 Штука
Рамка-адаптор 250 номінальний розмір 4	DUG 250-3 4	7400459	Штука	1 Штука
Рамка-адаптор 250 номінальний розмір 6	DUG 250-3 6	7400463	Штука	1 Штука
Рамка-адаптер 250 для розеткових люків номінального розміру 9	DUG 250-3 9	7400467	Штука	1 Штука
Рамка-адаптер 250 для розеткових люків номінального розміру R4	DUG 250-3 R4	7400471	Штука	1 Штука
Заглушка для UZD250	DU 250-2	7400573	Штука	1 Штука
