Примітка. Цей артикул виведено з виробництва. Ви можете знайти актуальний артикул тут: 7410023 / UZD350-4 junction and branch box

UGD350-3 GES 4 для квадратних монтажних одиниць, для стяжки висотою 70-125 мм 70 | 125 | 28 | 48 | | квадратний | 350 | 4

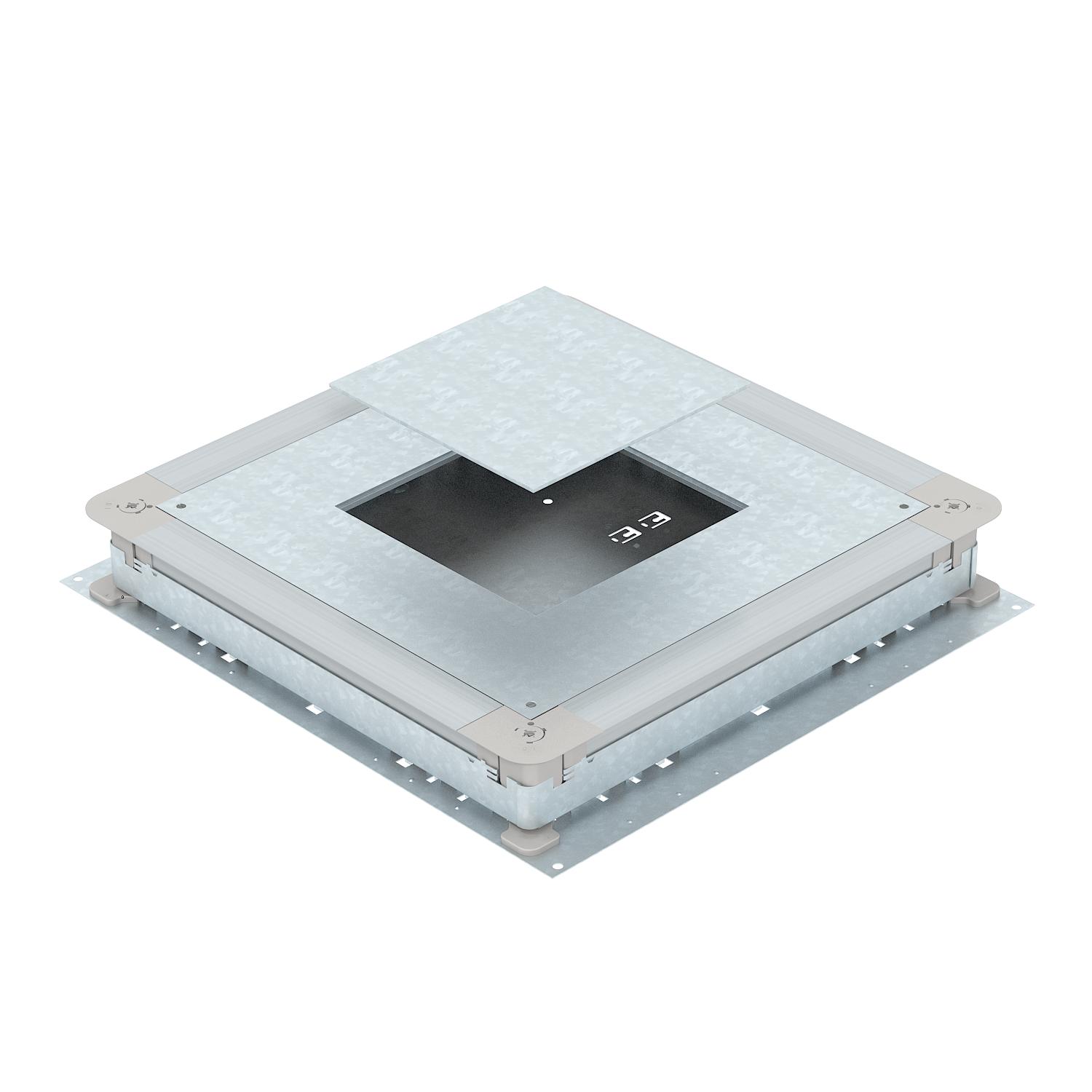

UGD350-3 GES 4 для квадратних монтажних одиниць, для стяжки висотою 70-125 мм

Арт. № 7410104 | EAN 4012195431763

Арт. № / Тип	7410104 / UGD 350-3 4

Мін. висота монолітної підлоги	70 mm

Макс. висота монолітної підлоги	125 mm

Мін. висота каналів	28 mm

Макс. висота каналів	48 mm

Монтажний отвір	квадратний

Номінальний розмір	350 mm

Номінальний розмір монтажних основ	4

Опис продукту

Опис продукту

Монтажна коробка для монтажу підлогових каналів, покритих стяжкою, з бічними стінками з листової сталі. Для встановлення розеткових люків обраного номінального розміру. Можна безступінчато вирівнювати до номінальної висоти стяжки (можливе швидке вирівнювання), а стяжку можна обробляти врівень з кромкою коробки. З можливістю акустичного від’єднання після укладання стяжки та з системними аксесуарами, також можна використовувати для спеціальних умов.

Технічні дані

Технічні дані

від’єднувальний	так
Вуглецевий слід CO₂ (GWP) від колиски до воріт	20,4552 кг CO₂e / 1 Шт.
Для з'єднання трубами	ні
Мін. висота каналів	28 mm
Мін. висота монолітної підлоги	70 mm
Мін. зона згладжування	70 mm
Мін. ширина каналу	190 mm
Мінімальна висота монолітної підлоги	70
Макс. висота каналів	48 mm
Макс. висота монолітної підлоги	125 mm
Макс. зона згладжування	125 mm
Макс. ширина каналу	350 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так

Можна втопити в рівень із підлогою	ні
Монтажний отвір	квадратний
Монтажний отвір для підлогового боксу	ні
Номінальний розмір	350 mm
Номінальний розмір монтажних основ	4
Основа для стійки	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

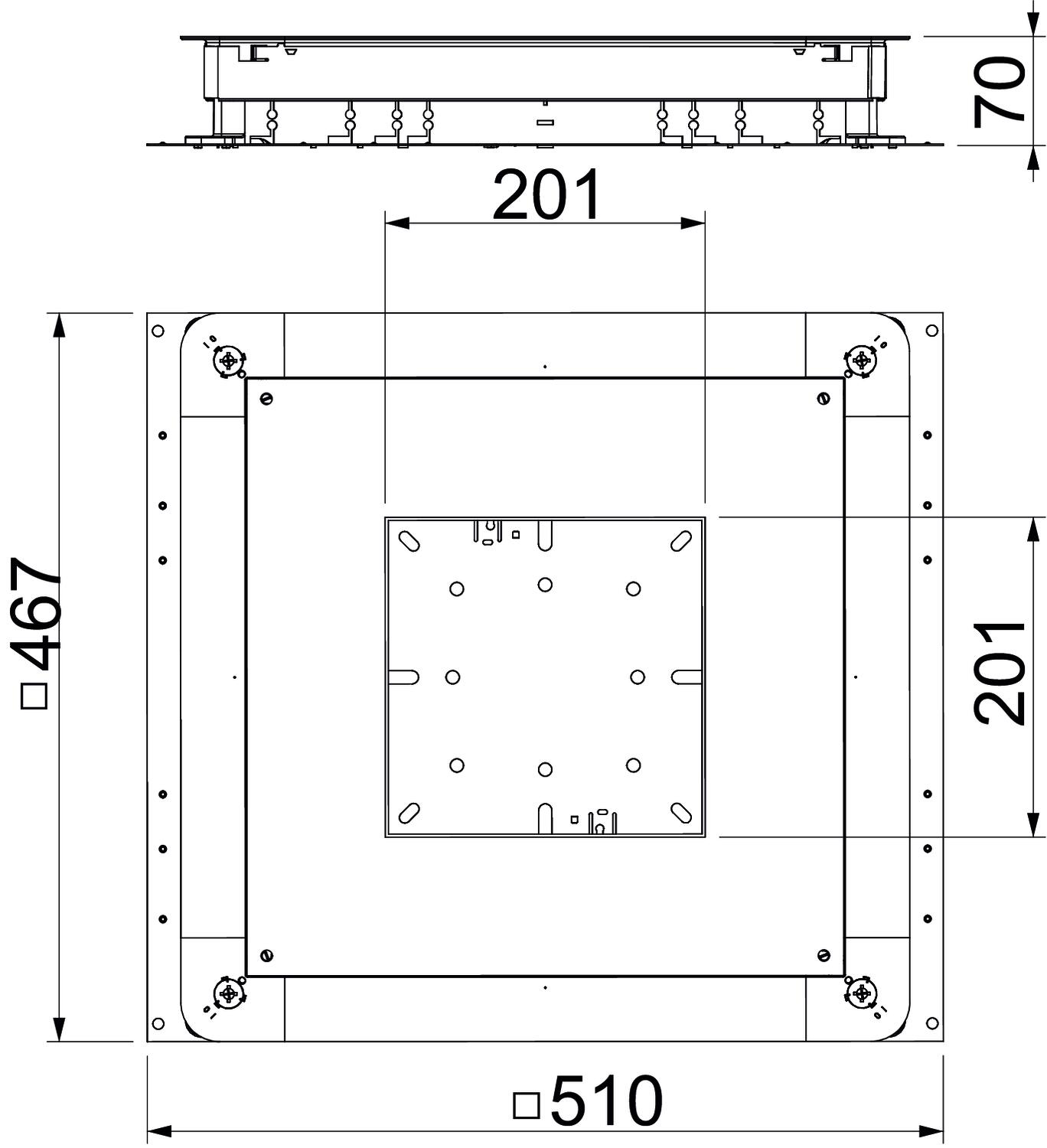

Розмір	510x467x70
Розмір A	467 mm
Розмір a	201 mm
Розмір B	510 mm
Розмір b	201 mm

Усі типи

Усі типи

Тип	Мін. висота монолітної підлоги	Макс. висота монолітної підлоги	Мін. висота каналів	Макс. висота каналів	Монтажний отвір	Номінальний розмір	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
UGD 350-3 4	70 mm	125 mm	28 mm	48 mm	квадратний	350 mm	4	7410104	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Допомога швидкого вирівнювання	SE UZD3	7410160	Штука	4 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука
