Примітка. Цей артикул виведено з виробництва. Ви можете знайти актуальний артикул тут: 7410022 / UZD250-4 junction and branch box

UGD250-3 для круглих монтажних одиниць, для стяжки висотою 70-125 мм 70 | 125 | 28 | 48 | | круглий | 250 | R4

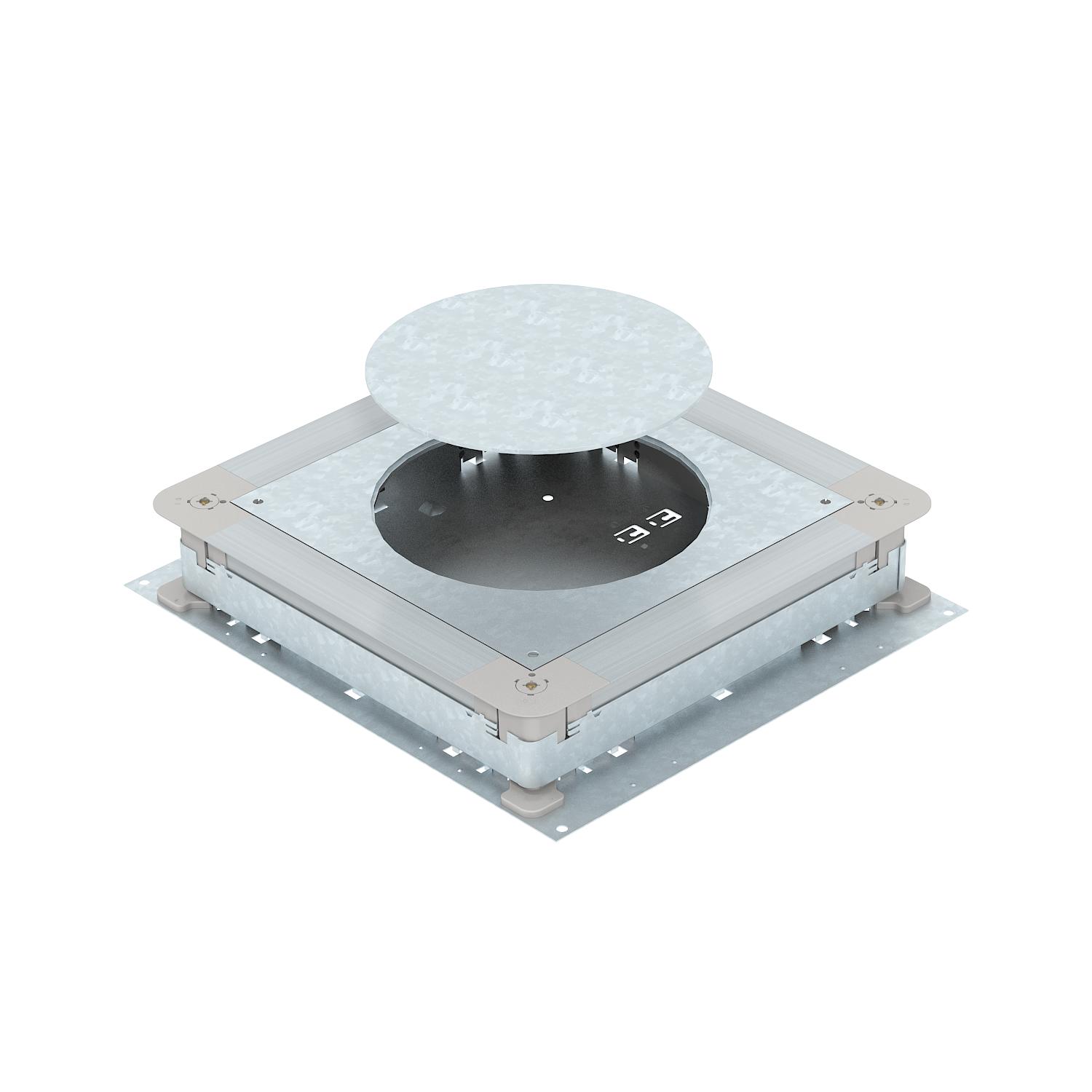

UGD250-3 для круглих монтажних одиниць, для стяжки висотою 70-125 мм

Арт. № 7410091 | EAN 4012195431756

Арт. № / Тип	7410091 / UGD 250-3R4

Мін. висота монолітної підлоги	70 mm

Макс. висота монолітної підлоги	125 mm

Мін. висота каналів	28 mm

Макс. висота каналів	48 mm

Монтажний отвір	круглий

Номінальний розмір	250 mm

Номінальний розмір монтажних основ	R4

Опис продукту

Опис продукту

Монтажна коробка для монтажу підлогових каналів, покритих стяжкою, з бічними стінками з листової сталі. Для встановлення розеткових люків обраного номінального розміру. Можна безступінчато вирівнювати до номінальної висоти стяжки (можливе швидке вирівнювання), а стяжку можна обробляти врівень з кромкою коробки. З можливістю акустичного від’єднання після укладання стяжки та з системними аксесуарами, також можна використовувати для спеціальних умов.

Технічні дані

Технічні дані

від’єднувальний	так
Вуглецевий слід CO₂ (GWP) від колиски до воріт	7,8286 кг CO₂e / 1 Шт.
Для з'єднання трубами	ні
мін. інсталяційний простір	6,09 dm³
Мін. висота каналів	28 mm
Мін. висота монолітної підлоги	70 mm
Мін. зона згладжування	70 mm
Мін. ширина каналу	190 mm
Мінімальна висота монолітної підлоги	70
макс. інсталяційний простір	11,63 dm³
Макс. висота каналів	48 mm
Макс. висота монолітної підлоги	125 mm
Макс. зона згладжування	125 mm
Макс. ширина каналу	250 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так

Можна втопити в рівень із підлогою	ні
Монтажний отвір	круглий
Монтажний отвір для підлогового боксу	ні
Номінальний розмір	250 mm
Номінальний розмір монтажних основ	R4
Основа для стійки	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра

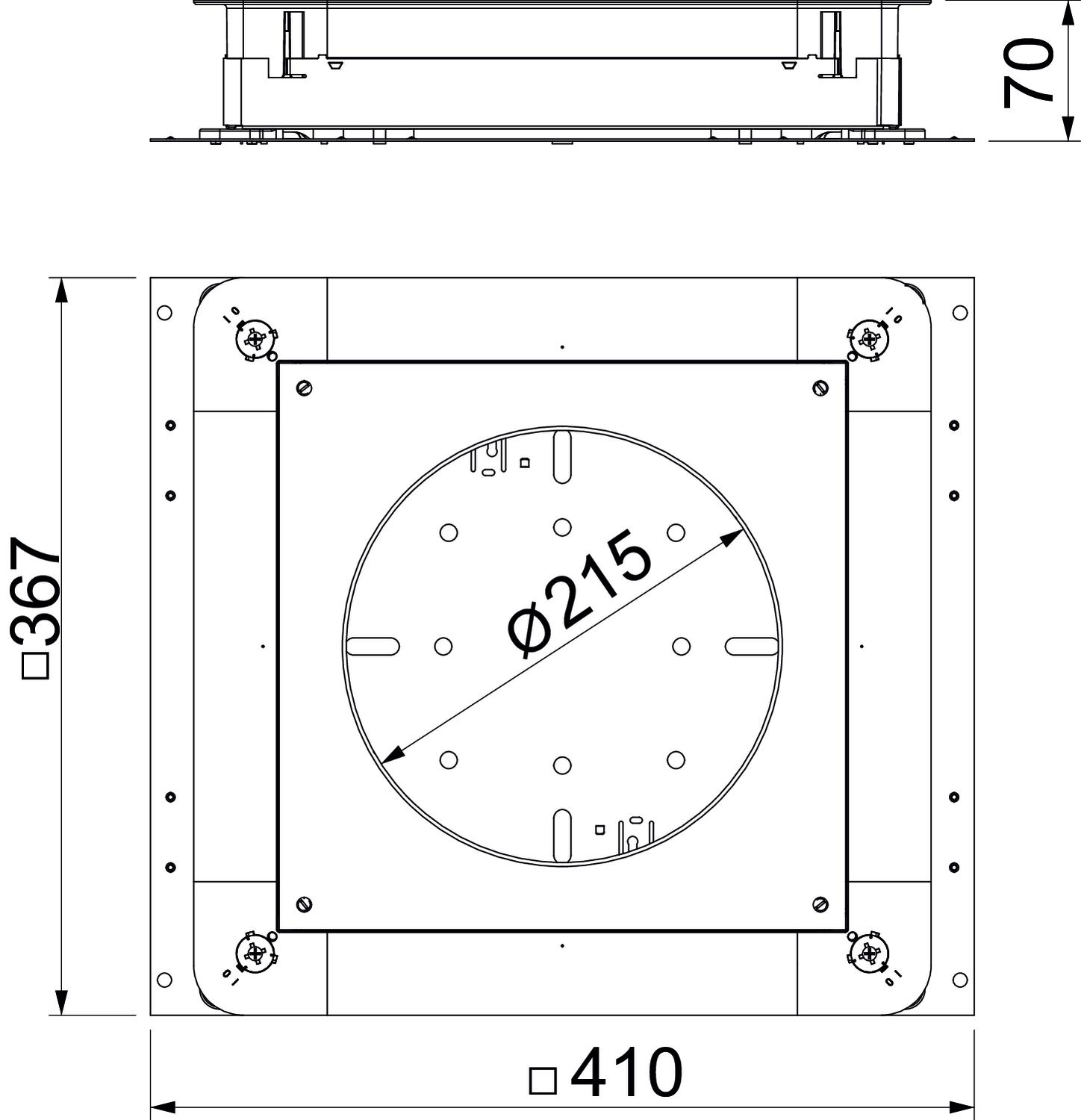

Розмір	410x367x70
Розмір A	367 mm
Розмір a	262 mm
Розмір b	283 mm
Розмір B	410 mm
Розмір d Ø	215 mm
Сумістне з підлоговими каналами	так

Усі типи

Усі типи

Тип	Мін. висота монолітної підлоги	Макс. висота монолітної підлоги	Мін. висота каналів	Макс. висота каналів	Монтажний отвір	Номінальний розмір	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
UGD 250-3R4	70 mm	125 mm	28 mm	48 mm	круглий	250 mm	R4	7410091	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Допомога швидкого вирівнювання	SE UZD3	7410160	Штука	4 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука
