Трапецієподібне кріплення FS

Арт. № 6357506 | EAN 4012195523666

6357506 / TPB 100 FS
0,8 kN
Опис продукту
Опис продукту
Трапецієподібне кріплення для монтажу кабельних трас на стандартних трапецієподібних поверхнях.

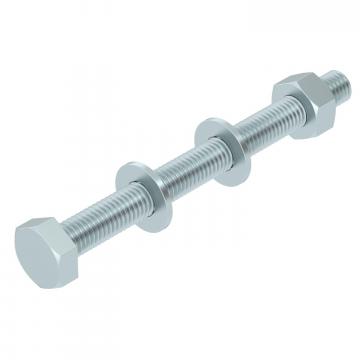

При використанні передбачених отворів трапецієподібне кріплення можна встановлювати на трапецієподібному профілі шириною приблизно до 80 мм. Деталі кріпляться фіксатором типу TPB R або шестигранним болтом типу SKS 10x110.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

F у kN 0,8 kN
Висота 116 mm
Довжина 36 mm
Збереження функцій ні
Колір ржаво-червоний
Матеріал Сталь
На шарнірах ні
Нержавіюча сталь, протравлена ні
Підходить для штанги з різьбленням, метричної 10
Покриття оцинковано методом Сендзиміра
Регульований так
Розмір 100x116
Товщина матеріалу 1,5 mm
Ширина 100 mm
Усі типи

Усі типи

Тип F у kN Арт. № Кількість мін. тов. од.
TPB 100 FS 0,8 kN 6357506
20 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Трапецевидне кріплення FS Трапецевидне кріплення FS TPB R FS 6357536
20 Штука
