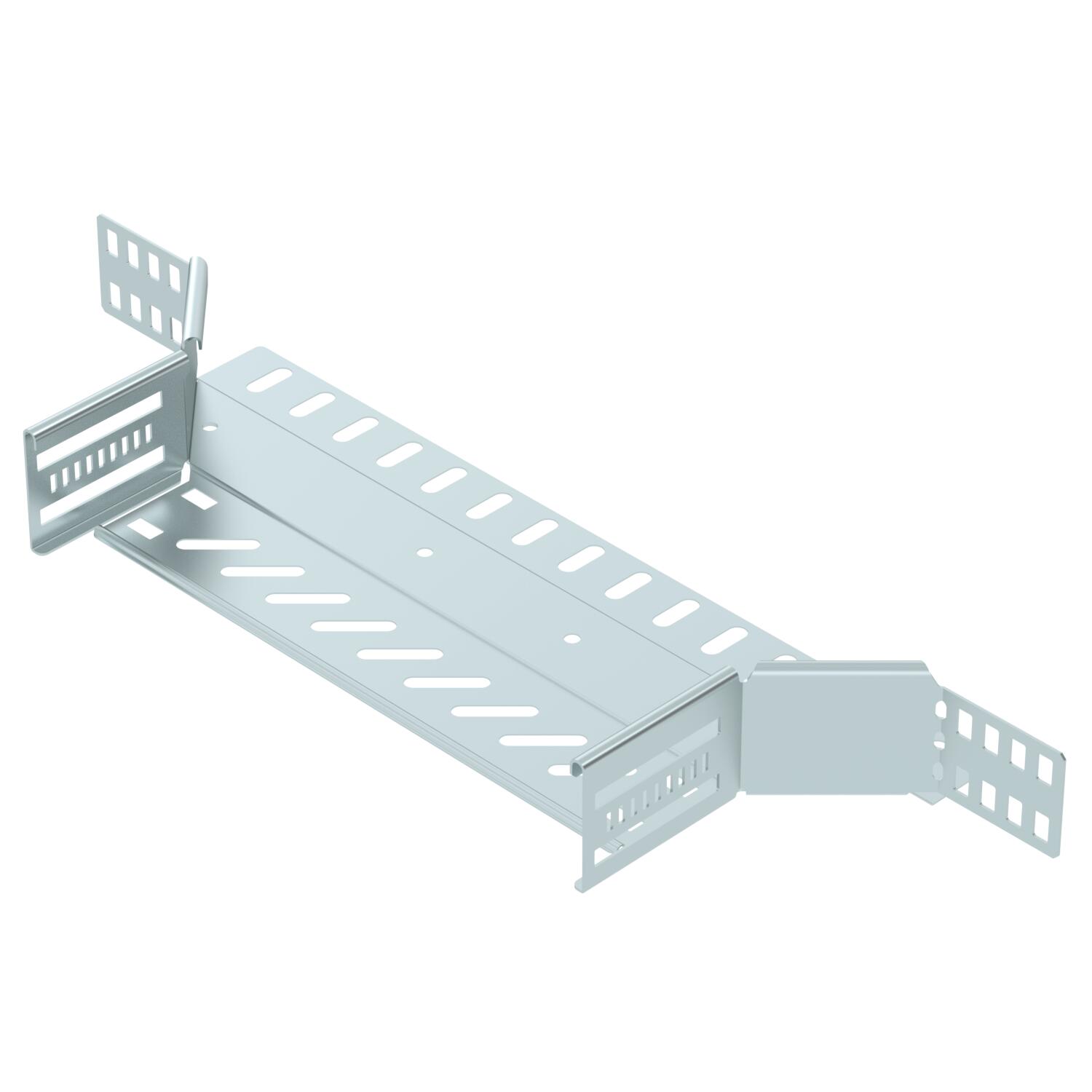

Т-подібна вставка 60 FS

Арт. № 6042117 | EAN 4012197337254

ржаво-червоний
Опис продукту
Опис продукту
Т-подібне з'єднання для створення горизонтального відгалуження та хрестоподібної секції, фасонна деталь для кабельних лотків, що застібаються та закручуються, висота бічної сторони 60 мм. Безгвинтовий монтаж за допомогою подвійних затискачів або гвинтового з’єднання з болтами з напівприхован. голівкою FRS та комбінованими гайками M6. Можна вставляти у внутрішнє середовище. Кріпильні матеріали замовляються окремо.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

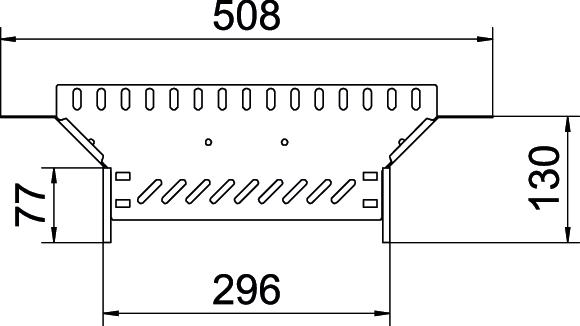

Розміри

Висота 60 mm
Збереження функцій так
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
мін. діапазон робочих температур -20 °C
макс. діапазон робочих температур 120 °C
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Рекомендована кількість болтів 14 St.
Розмір 60x300
Розмір B 300 mm
схема розташування отворів NATO ні
Тип з’єднувача системи кабельних опор прикручено/затиснуто
Товщина 0,8 mm
Товщина матеріалу підлогова бляха 0,8 mm
Товщина перекладинки 1,25 mm
Ширина 300 mm
Ширина відгалуження 300 mm
Усі типи

Усі типи

Тип Ширина Колір Арт. № Кількість мін. тов. од.
RAA 610 FS 100 mm ржаво-червоний 6042111
1 Штука
RAA 615 FS 150 mm ржаво-червоний 6042113
1 Штука
RAA 620 FS 200 mm ржаво-червоний 6042115
1 Штука
RAA 630 FS 300 mm ржаво-червоний 6042117
1 Штука
RAA 640 FS 400 mm ржаво-червоний 6042119
1 Штука
RAA 650 FS 500 mm ржаво-червоний 6042121
1 Штука
RAA 660 FS 600 mm ржаво-червоний 6042123
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка монтованого відгалуження FS Кришка монтованого відгалуження FS RAAD 300 FS 6042407
1 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Монтаж фасонної деталі подвійного затискача A2 Монтаж фасонної деталі подвійного затискача A2 DOP A2 6035998
1 Штука
