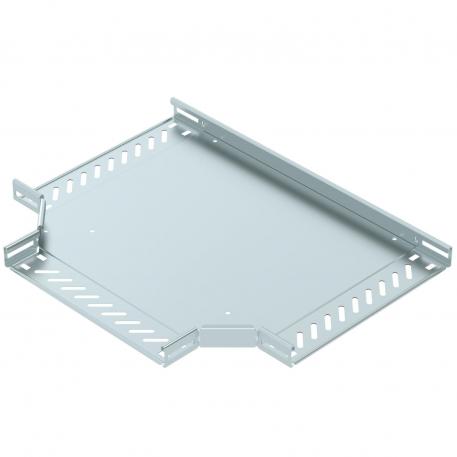

Т-подібна секція 35 FS

Арт. № 6038004 | EAN 4012197346591

Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
Т-подібна деталь для створення горизонтального відгалуження, фасонна деталь для кабельних лотків, що застібаються та закручуються, висота бічної сторони 35 мм. Гвинтове з’єднання з болтами з напівприхован. голівкою FRS та комбінованими гайками M6. Можна вставляти у внутрішнє середовище. Кріпильні матеріали замовляються окремо.

  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Розміри

Висота 35 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
мін. діапазон робочих температур -20 °C
макс. діапазон робочих температур 120 °C
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Рекомендована кількість болтів 15 St.
Розмір 35x300
Розмір B 300 mm
схема розташування отворів NATO ні
Тип з’єднувача системи кабельних опор прикручений
Товщина 1 mm
Товщина перекладинки 1,25 mm
Форма Т-подібна деталь, горизонтальна
Ширина 300 mm
Ширина відгалуження 300 mm
Усі типи

Усі типи

Тип Ширина Матеріал Покриття Арт. № Кількість мін. тов. од.
RT 310 FS 100 mm Сталь оцинковано методом Сендзиміра 6038000
1 Штука
RT 320 FS 200 mm Сталь оцинковано методом Сендзиміра 6038002
1 Штука
RT 330 FS 300 mm Сталь оцинковано методом Сендзиміра 6038004
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка Т-подібної деталі FS Кришка Т-подібної деталі FS RTD 300 FS 6038606
1 Штука
