Випробувані й схвалені системи маршрутизації з центральними опорами для підтримки функцій
У разі виникнення пожежі кабелі піддаються екстремальним навантаженням від полум’я й жару.
Проте вони повинні мати здатність витримувати температури до 1000 °C і вище протягом певного періоду часу, без короткого замикання мідних провідників.
Можна уявити опорну систему як своєрідний опорний корсет для кабелів.
Йому надається особливе значення щодо підтримки функцій. OBO Bettermann пропонує широкий асортимент опорних конструкцій та варіантів маршрутизації й постійно розширює цей асортимент.
Подальшою системою маршрутизації, затвердженою для підтримки функцій, є центральні опори для кабельних лотків RKSM 6 та дротяні лотки типу GRM 55 200. Наявні відповідні сертифікати випробувань конструкцій.
Система маршрутизації з центральними опорами: кабельний лоток RKSM 6…
Кабельний лоток RKS-Magic був випробуваний як спеціальна конструкція для кабелю для підтримки функцій відповідно до DIN 4102, частина 12 та схвалена для обслуговування класів підтримки функцій від E30 до E90.
Опорна конструкція як легка система маршрутизації складається з центральної опори та розташованої по центру штанги з різьбленням як компонента опори й може бути встановлена просто, швидко та за допомогою лише кількох компонентів. Безгвинтова система підключення дозволяє з’єднувати кабельні лотки RKS-Magic без інструментів, надзвичайно швидко й ощадно.
Щоб забезпечити підтримку функцій, після підключення лотків потрібно згинати лише запобіжні пластини в основі. Подвійна товщина матеріалу в зоні з’єднання й виїмка в основі забезпечують високу несучу здатність лотка кабелю. Встановлення фасонної деталі в маршруті дозволено.

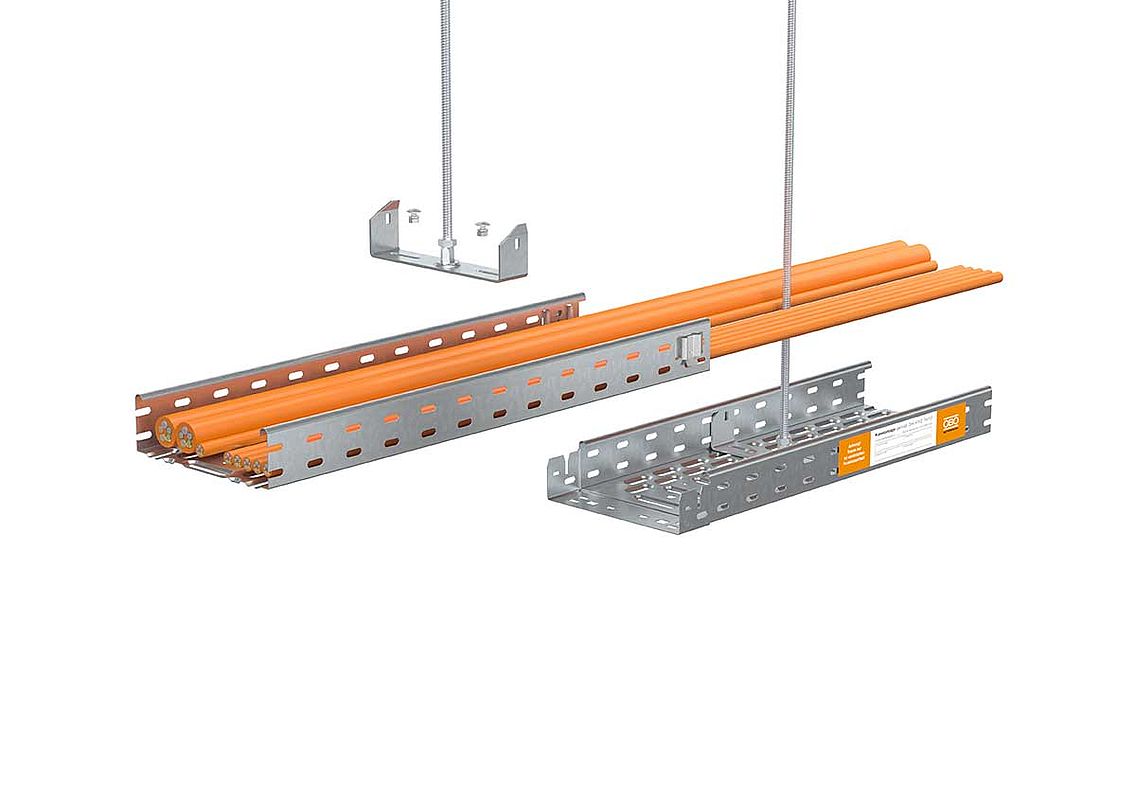

Принцип установки кабельного лотка RKS-Magic
Першим етапом установки є введення центральної опори. Після того як штангу з різьбленням вкручено в центральну опору, вона закріплюється додатково шестигранною гайкою.
Після того як центральна опора буде вкручена в основу лотка, з’єднання кабельних лотків створює повздовжнє з’єднання. Тоді потрібно зігнути лише запобіжні пластини в основі. Результат: безгвинтове з’єднання стикувальної планки. Додаткові фасонні деталі можна швидко й просто встановити за допомогою безгвинтового з’єднувача Magic.
Примітка: ви можете знайти додаткові системи кабельних лотків у нашому інтернет-каталозі.
Система маршрутизації з центральними опорами: дротяний лоток GRM 55 200
Дротяний лоток RKS-Magic був випробуваний як спеціальна конструкція для кабелю для підтримання електричної функції відповідно до DIN 4102, частина 12 та схвалена для обслуговування класів підтримки функцій від E30 до E90.
Окрім центральної опори легка система маршрутизації складається з розташованої по центру штанги з різьбленням як компонента опори.
Завдяки безгвинтовій системі підключення дротяного лотка GR-Magic його можна монтувати без інструментів надзвичайно швидко й ощадно.

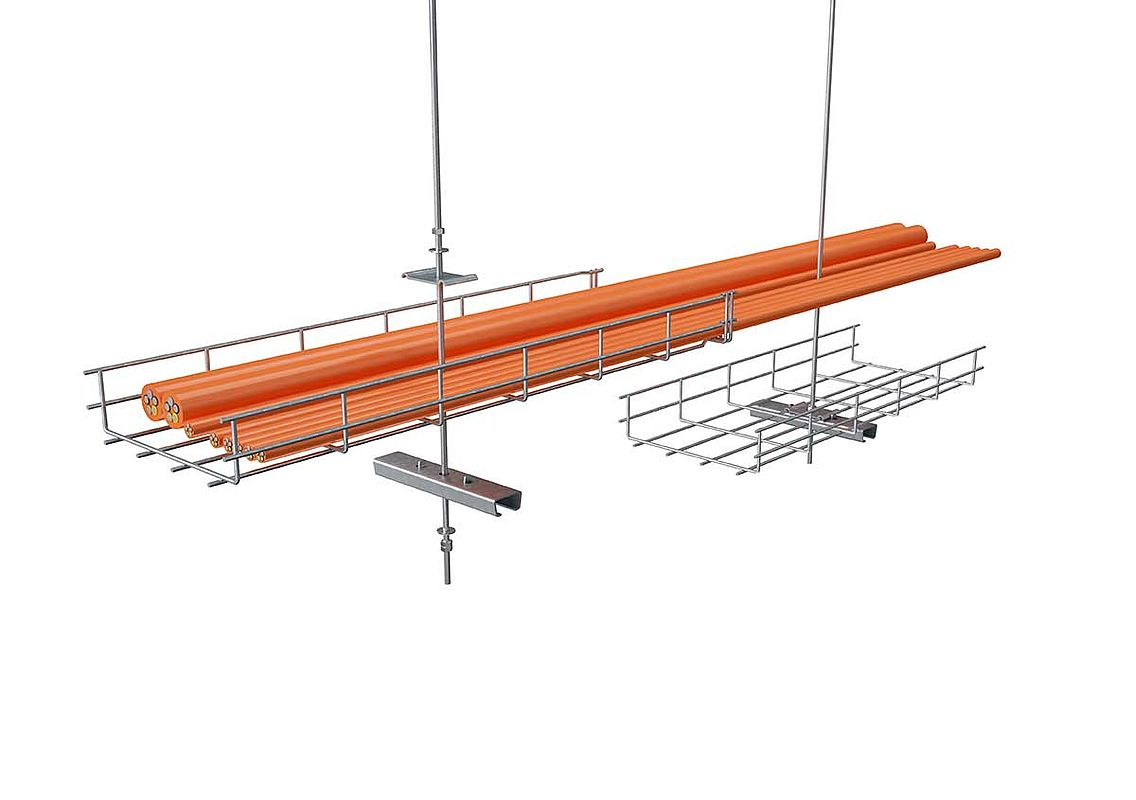

Принцип установки дротяного лотка GRM 55 200:
Центральна опора кріпиться одночасно з монтажем штанги з різьбленням. Для цього опорна шина розміщується під кабельним лотком, а затиск вставляється в лоток безпосередньо над нею.
Тоді саме кріплення відбувається шляхом вставлення та вгвинчування штанги з різьбленням із двома частинами.
Окремі довжини дротяного лотка просто з’єднані між собою й утворюють механічно надійне з’єднання стикувальної планки без додаткових гвинтових з’єднань і з’єднувачів.
Додаткові фасонні деталі можна швидко й просто встановити за допомогою з’єднання стикувальної планки.
