Стельовий кронштейн FT

Арт. № 6363903 | EAN 4012196881413

180 mm
11 mm
ржаво-червоний
Опис продукту
Опис продукту
Хомут звисання для кабельних систем
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Кабельний лоток, бічна висота 35 мм
  • Кабельний лоток, бічна висота 60 мм
Технічні дані

Технічні дані

F у kN стелі 0,6 kN

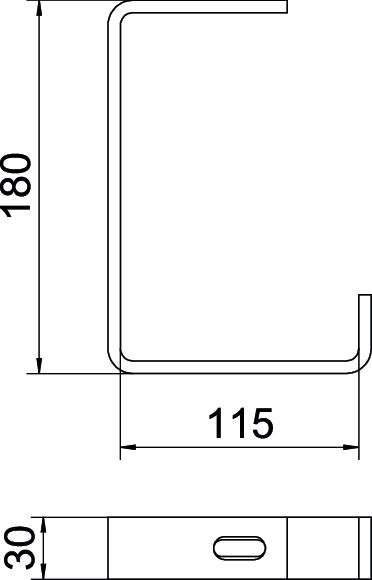

Висота 180 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 1,1961 кг CO₂e / 1 Шт.
Діаметр отвору 11 mm
для мін. ширини 100
для макс. ширини 100 mm
Довжина 30 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція Начіпна скоба (С-подібна скоба)
Кріплення лотка різьбовий
Матеріал Сталь
Підходить для дротяного лотка ні
Підходить для кабельного лотка так
Підходить для кабельростру ні
Підходить для штанги з різьбленням, метричної 10
Покриття гарячецинкований
Регульований ні
Розмір B100mm
Розмір B 115 mm
Товщина матеріалу 6 mm
Ширина 127 mm
Усі типи

Усі типи

Тип Ширина Висота F у kN стелі для макс. ширини Діаметр отвору Колір Арт. № Кількість мін. тов. од.
AHB 100 FT 127 mm 180 mm 0,6 kN 100 mm 11 mm ржаво-червоний 6363903
1 Штука
AHB 150 FT 181 mm 180 mm 0,6 kN 150 mm 11 mm ржаво-червоний 6363907
1 Штука
AHB 200 FT 231 mm 180 mm 0,6 kN 200 mm 11 mm ржаво-червоний 6363911
1 Штука
AHB 300 FT 331 mm 180 mm 0,35 kN 300 mm 11 mm ржаво-червоний 6363938
1 Штука
AHB 400 FT 431 mm 180 mm 0,2 kN 400 mm 11 mm ржаво-червоний 6363946
1 Штука
