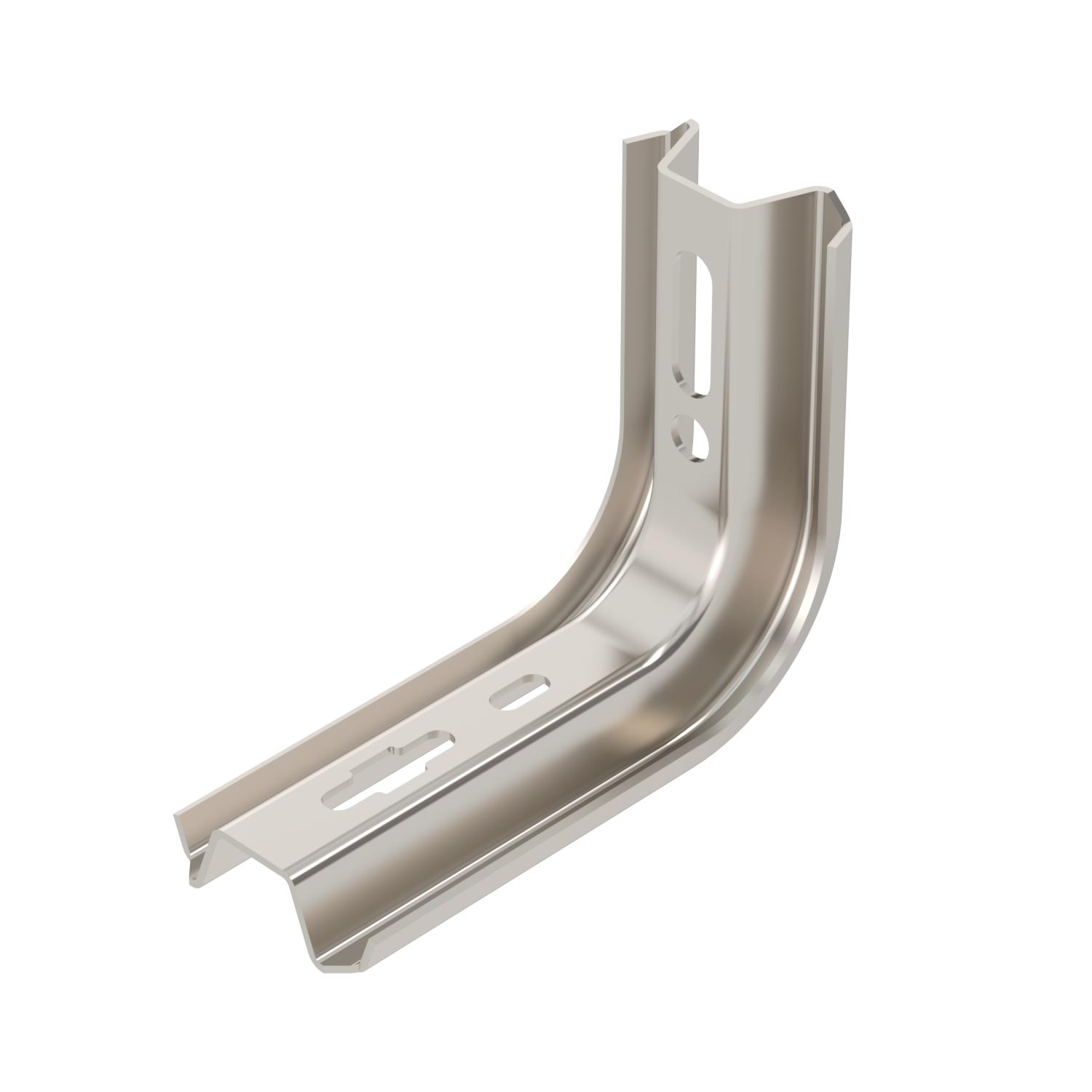

Стійка/настінний і опорний кронштейн ТР A2

Арт. № 6364871 | EAN 4012195733157

60 mm
нержавіюча сталь
Опис продукту
Опис продукту
Стійка/кронштейн ТР для закріплення на горизонтальних бетонних поверхнях та стінах.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Профіль ТР як начіпна стійка та полка.
  • Кабельний лоток, бічна висота 35 мм
  • Кабельний лоток, бічна висота 60 мм
Технічні дані

Технічні дані

F у kN 1,5 kN
Висота 120 mm
для мін. ширини 100
для макс. ширини 100 mm
Довжина 145 mm
Збереження функцій ні
Колір нержавіюча сталь
Конструкція Настінний кронштейн
Матеріал Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена ні
Покриття чистий, додатково оброблений
Розмір B145mm
Розмір B 60 mm
Розмір H 120 mm
Розмір L 145 mm
Ширина 60 mm

Технічні дані

Діаграма навантаження полки TPSAG

Діаграма навантаження полки TPSAG
  • Вигин верхівки кронштейну при допустимому навантаженні на кронштейн. Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
  • Дозволене навантаження на полку у кН без ваги людини Дозволене навантаження на полку у кН без ваги людини
  • Крива навантаження на кроштейн довжиною в мм Крива навантаження на кроштейн довжиною в мм
Усі типи

Усі типи

Тип Ширина F у kN Колір Арт. № Кількість мін. тов. од.
TPSA 145 A2 60 mm 1,5 kN нержавіюча сталь 6364871
1 Штука
TPSA 245 A2 60 mm 0,9 kN нержавіюча сталь 6364876
1 Штука
TPSA 345 A2 60 mm 0,55 kN нержавіюча сталь 6364881
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Захист краю Захист краю TPS KS OR 6364625
10 Штука
Розпірна деталь A2 Розпірна деталь A2 DS 4 A2 6416594
10 Штука
