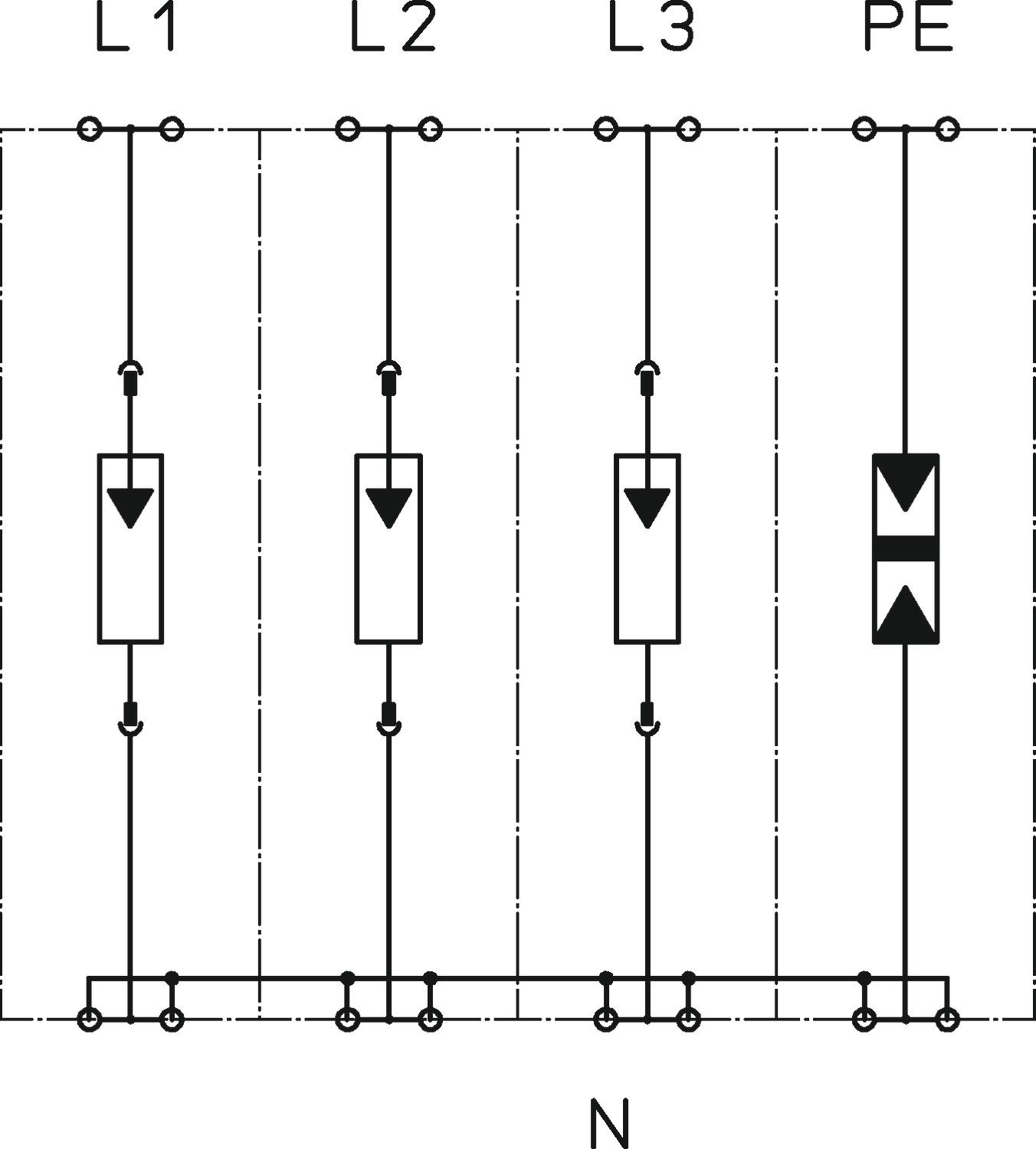

Опис продуктуКомплект SPD, 4-полюсний, для кофігурацій мережі TN-S і TT
Скомплектований і готовий до підключення; MC 50-B VDE: SPD тип 1, згідно IEC 61643-11 для зони від 0 до 1(LPZ) згідно концепції зон блискавкозахисту IEC 61313-1 або VDE 0185-305 (ДСТУ EN 62305).
MC 125-B/NPE: N-PE Тип 1 згідно IEC 61643 для конфігурацій мережі TN-S і TT.
• Відповідає VDE-AR-N 4100
• Складається з основи та змінної вставки
• Витримуваний струм 50 кА (10/350 мкс) на полюс
• Рівень захісту < 2,0 кВ
• Здатність до гасіння супроводжуючих струмів мережі 25 кА
• В комплект входять захисні ковпачки для маркування підключень
• В закритому корпусі для уникнення іскріння; можливе встановлення в стандартних розподільчих щитах
Застосування: Промислові об'єкти; згідно директиві VDE-AR-N 4100 можна встановлювати перед лічильником
Примітка: для координації з типом 2 довжина кабелю має бути не менше 5 м.
-
- Технічні дані
-
Технічні дані
SPD згідно з IEC 61643-1 клас I Імпульсний струм блискавки (10/350) [загальний] 125 kA Імпульсний струм блискавки (10/350 мкс) 50 kA Версія для вибухонебезпечних зон ні Виконання полюсів 3+N/PE Висота 69 mm Дистанційна сигналізація ні Довжина 100 mm Здатність до гасіння супроводжуючого струму (eff) [N-PE] 10 kA ЗЗБ 0→1 Клас вимог згідно EN 61643-11 Тип 1 Клас випробування, тип 1 так Конструкція 3+NPE мін. робоча температура -40 °C Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 10 mm² Макс. діаметр монтажного проводу (з однією/багатьма жилами) 50 mm² Макс. захист від надструмів зі сторони мережі 500 макс. робоча температура 85 °C Максимальна робоча напруга AC 255 V Максимальне запобігання 500 A Номінальна напруга AC (50/60 Гц) 230 V Номінальний розрядний струм (8/20 мкс) 50 kA Продувний ні Рівень захисту IP20 Розмір 255V Сигналізація на прилад немає Спосіб монтажу DIN рейка, 35 мм Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі 25 kA Стійкість до короткого замикання 25 kA Сумарний розрядний струм (8/20 мкс) 125 kA Тип лінії для пристрою захисту від високої напруги Лінія електропередачі AC Тип мережі Прочее Час реагування <100 ns Ширина 140 mm - Усі типи
