- Опис продукту
-

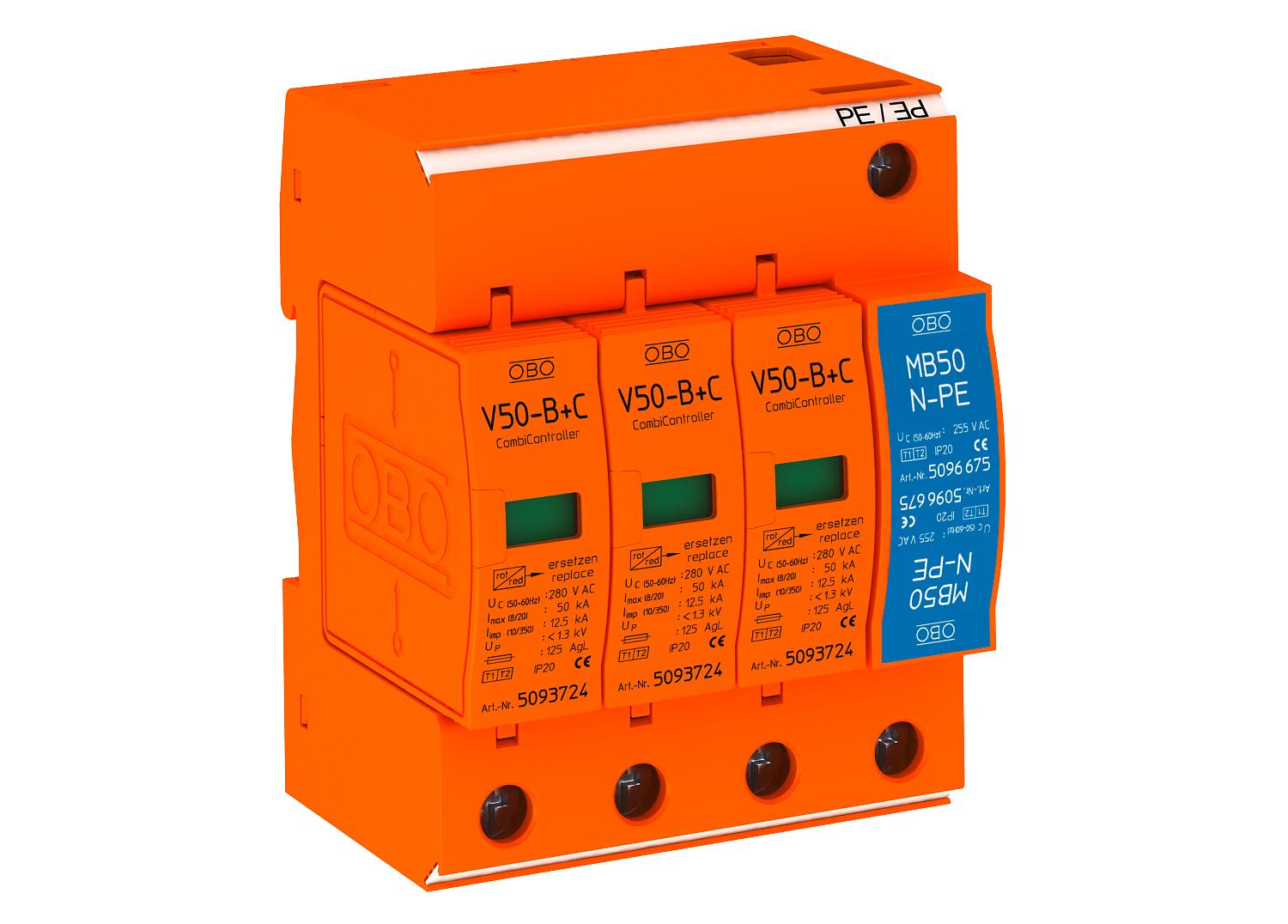

Опис продуктуКомбінований SPD, тип 1+2 згідно DIN EN 61643-11.
• Для зрівнювання потенціалів блискавкозахисту згідно VDE 0185-305 (ДСТУ EN 62305)
• Витримуваний струм 12,5 кА (10/350 мкс) на полюс і 50 кA (10/350) загальний
• Універсальний, підходить для конфігурацій мережі TN і TT
• З основою Multibase
• Цільний блок, складається з основи та змінної вставки, попередньо скомплектований і готовий до підключення
• Змінна вставка знімається без використання інструменту
• Оптична індикація справності
• Рівень захисту < 1,3 кВ
• В закритому корпусі для уникнення іскріння
• З маркованими підключеннями
Застосування: зрівнювання потенціалів будівель з системою зовнішнього блискавкозахисту класу I-IV
* Комплектний = верхня та нижня частини
-
- Технічні дані
-
Технічні дані
SPD згідно з IEC 61643-1 клас I+II Імпульсний струм блискавки (10/350) [загальний] 50 kA Імпульсний струм блискавки (10/350 мкс) 12,5 kA Інша конфігурація мережі ні Вбудований запобіжник ні Виконання полюсів 3 Вуглецевий слід CO₂ (GWP) від колиски до воріт 1,3226 кг CO₂e / 1 Шт. Дистанційна сигналізація ні ЗЗБ 0→2 Кількість полюсів 3 Клас вимог згідно EN 61643-11 Тип 1+2 Конструкція 3+NPE Конфігурація мережі DC ні Конфігурація мережі IT ні Конфігурація мережі TN так Конфігурація мережі TN-C ні Конфігурація мережі TN-C-S так Конфігурація мережі TN-S так Конфігурація мережі TT так Мін. перетин приєднувального проводу (тонкожильний) 25 mm² мін. робоча температура -40 °C Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 2,5 mm² Макс. діаметр монтажного проводу (з однією/багатьма жилами) 35 mm² Макс. захист від надструмів зі сторони мережі 125 макс. робоча температура 80 °C Максимальна робоча напруга AC 280 V Максимальне запобігання 125 A Максимальний імпульсний струм витоку (8/20 мкс) 50 kA Найвища напруга при тривалому навантаженні (N-PE) 255 V Номінальна напруга AC (50/60 Гц) 230 V Номінальний розрядний струм (8/20 мкс) 30 kA Номінальний розрядний струм (8/20 мкс) [L-N] 30 kA Номінальний розрядний струм (8/20 мкс) [N-PE] 50 kA Продувний ні Рівень захисту IP20 Рівень захисту [L-N]: ≤1,3 Розмір 280V Сигналізація на прилад оптичний Спосіб монтажу DIN рейка, 35 мм Сумарний розрядний струм (8/20 мкс) 50 kA Тип мережі Прочее Час реагування <25 ns - Усі типи
