Основа SPD V50

Арт. № 5096675 | EAN 4012195425144

Опис продукту
Опис продукту

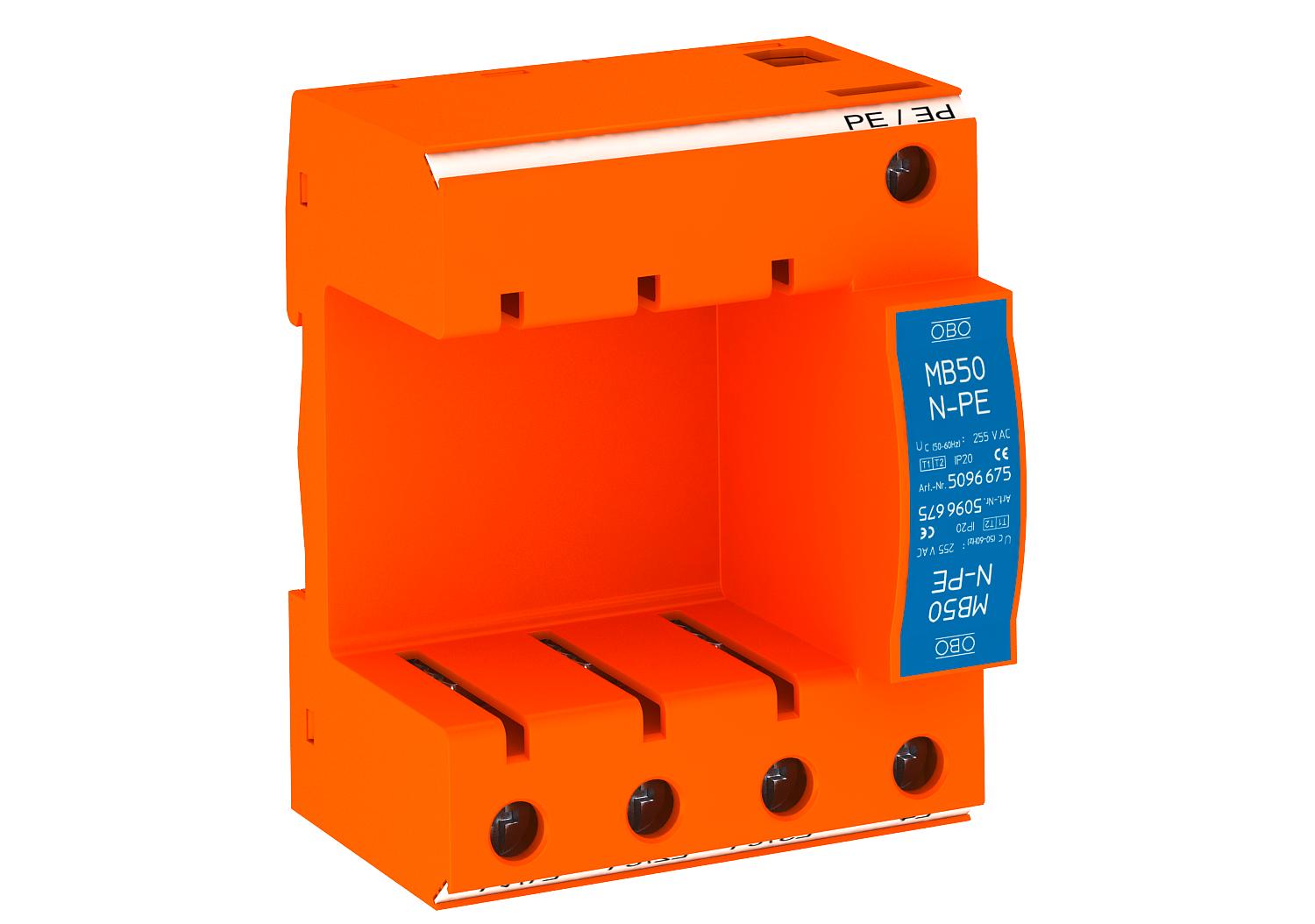

Основа для комбінованого SPD V 50-B+C, тип 1+2

• Підходить для V 25-B+C, V 20-C і V10-C
• Багатофункціональні клеми для зручного приєднання
• Змінна вставка може повертатися на 180 градусів
• Схема захисту 3+1 для конфігурацій мережі TN-S і TT

Застосування: зрівнювання потенціалів для будинків із зовнішнім блискавкозахистом класу III та IV та у звичайних розподільчих щитах.
Нижня частина
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Євразійська відповідність
  • Комбінований захисний прилад з типу 1 та типу 2
  • Перехід LPZ від 0 до 2.
Технічні дані

Технічні дані

SPD згідно з IEC 61643-1 клас I+II
Імпульсний струм блискавки (10/350) [загальний] 50 kA
Інша конфігурація мережі ні
Вбудований запобіжник ні
Виконання полюсів 3+N/PE
Дистанційна сигналізація ні
ЗЗБ 0→2
Кількість полюсів 3
Клас вимог згідно EN 61643-11 Тип 1+2
Конструкція 3+NPE нижня частина
Конфігурація мережі DC ні
Конфігурація мережі IT ні
Конфігурація мережі TN так
Конфігурація мережі TN-C так
Конфігурація мережі TN-C-S так
Конфігурація мережі TN-S так
Конфігурація мережі TT так
Мін. перетин приєднувального проводу (тонкожильний) 25 mm²
мін. робоча температура -40 °C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 2,5 mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 35 mm²
Макс. захист від надструмів зі сторони мережі 125
макс. робоча температура 80 °C
Максимальна робоча напруга AC 280 V
Максимальне запобігання 125 A
Максимальний імпульсний струм витоку (8/20 мкс) 50 kA
Найвища напруга при тривалому навантаженні (N-PE) 255 V
Номінальна напруга AC (50/60 Гц) 230 V
Номінальний розрядний струм (8/20 мкс) [N-PE] 50 kA
Продувний ні
Рівень захисту IP20
Рівень захисту [L-N]: ≤1,3
Розмір 3+NPE
Сигналізація на прилад оптичний
Спосіб монтажу DIN рейка, 35 мм
Сумарний розрядний струм (8/20 мкс) 50 kA
Тип мережі Прочее
Час реагування <25 ns
Усі типи

Усі типи

Тип Арт. № Кількість мін. тов. од.
MB 50-3+NPE 5096675
1 Штука
