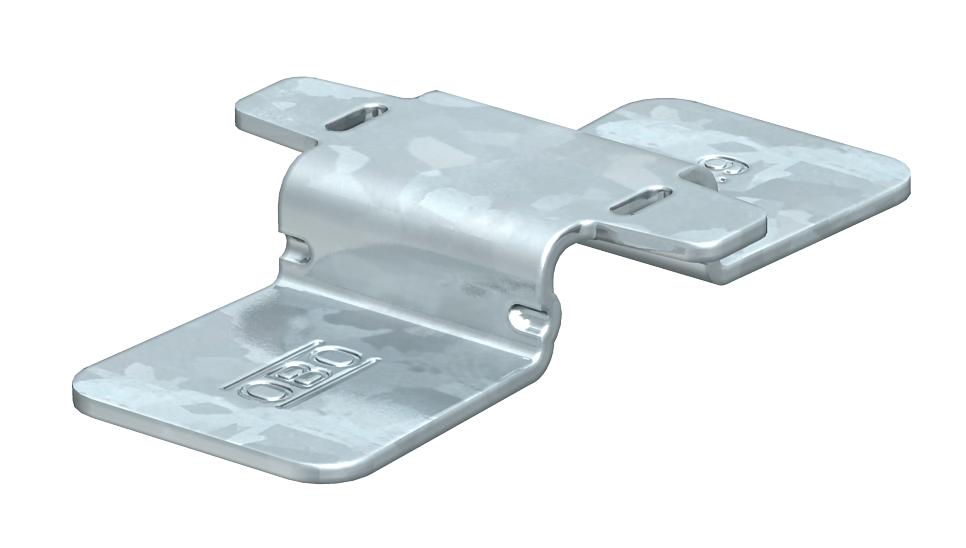

Швидкий з’єднувач

Арт. № 6016545 | EAN 4012196518111

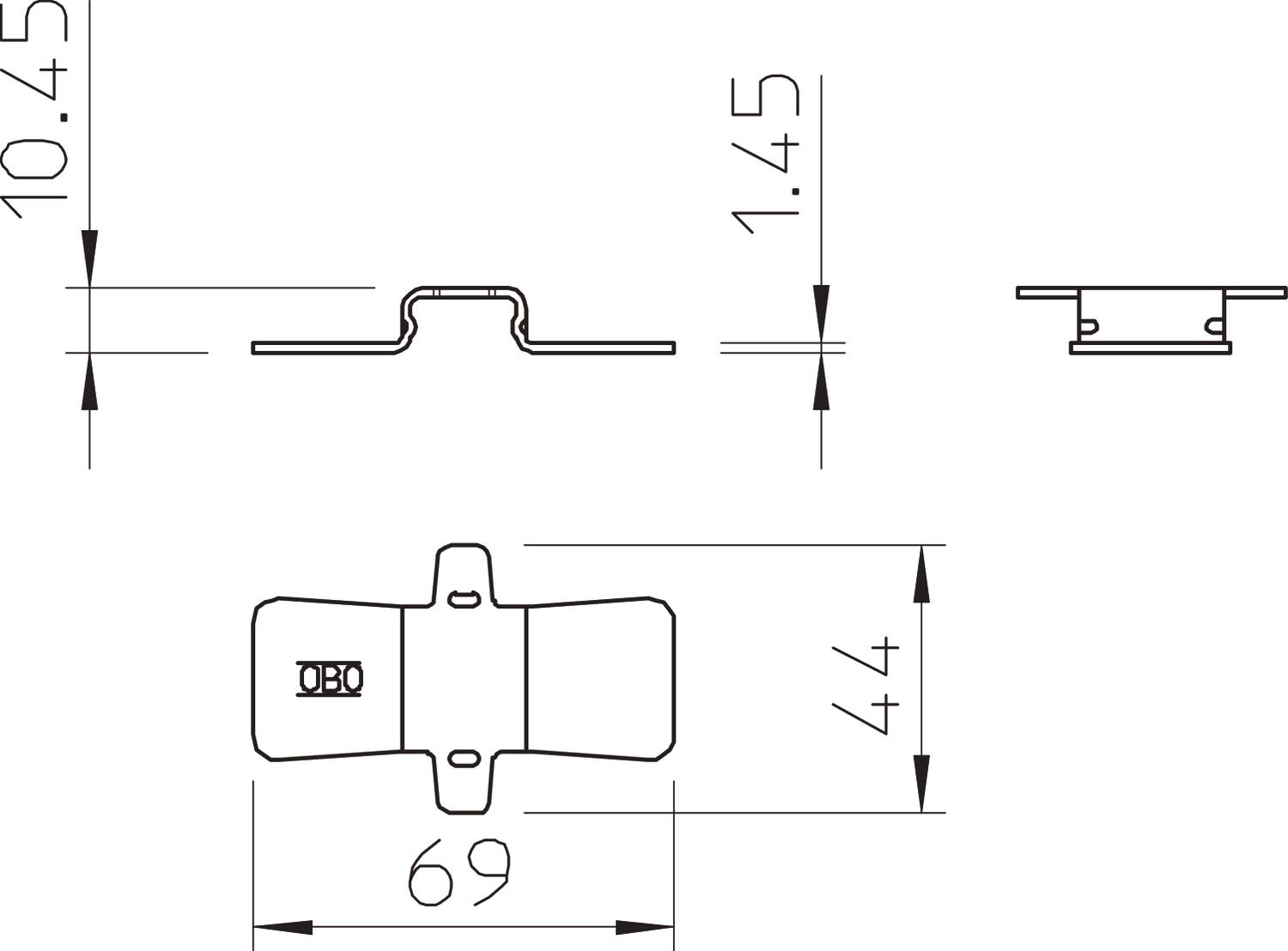

6016545 / GRS 3.9 DD
44 mm
11 mm
1,45 mm
Сталь
оцинковано цинк/алюміній, оцинковано подвійне занурення
d 3,9mm
Опис продукту
Опис продукту
Швидкий з’єднувач для безгвинтового повздовжнього з’єднання дротяних лотків без спецінструменту, для ширини. лотків до 150 мм.
Рис. Розміщення та кількість з’єднувачів дротяних лотків.

50–150 мм = 2 штуки
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Дротяний лоток, бічна висота 35 мм
  • Дротяний лоток, бічна висота 55 мм
  • Дротяний лоток, бічна висота 105 мм
  • Перевірено BET згідно DIN EN 61537
Технічні дані

Технічні дані

Вертикальний шарнірний з’єднувач ні
Висота 11 mm
Висота 0,43 in
Габаритний розмір 69 x 44
Горизонтальний шарнірний з’єднувач ні
Довжина 69 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція Поздовжній з’єднувач
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Підходить для дротяного лотка так
Підходить для кабельного лотка ні
Підходить для кабельростру ні
Покриття оцинковано цинк/алюміній, оцинковано подвійне занурення
Розмір d 3,9mm
Тип з’єднання безболтовий з’єднувач
Товщина 1,45 mm
Ширина 44 mm
Ширина 1,73 in
Усі типи

Усі типи

Тип Ширина Висота Товщина Матеріал Покриття Розмір Арт. № Кількість мін. тов. од.
GRS 3.9 DD 44 mm 11 mm 1,45 mm Сталь оцинковано цинк/алюміній, оцинковано подвійне занурення d 3,9mm 6016545
50 Штука
Завантаження

Технічний паспорт GRS 3.9 DD / 6016545 , 0.19MB , pdf
Завантажити

Декларація відповідності ЄС GRS 3.9 DD / 6016545 , 0.10MB , pdf
Завантажити
Декларація відповідності UK GRS 3.9 DD / 6016545 , 0.09MB , pdf
REACH Декларація про відповідність GRS 3.9 DD / 6016545 , 0.12MB , pdf
RoHS Декларація про відповідність GRS 3.9 DD / 6016545 , 0.12MB , pdf

Посібник із монтажу Посібник із монтажу , 2.61MB , pdf
Завантажити
Посібник із монтажу Посібник із монтажу , 9.52MB , pdf
Завантажити

GRS 3.9 DD / 6016545
Завантажити
