Секція підлогового каналу, висота 60-110 мм 2400 | 300 | 60 | 110 | 3

Секція підлогового каналу, висота 60-110 мм

Арт. № 7424422 | EAN 4012195244202

Арт. № / Тип

Довжина	2400 mm

Ширина

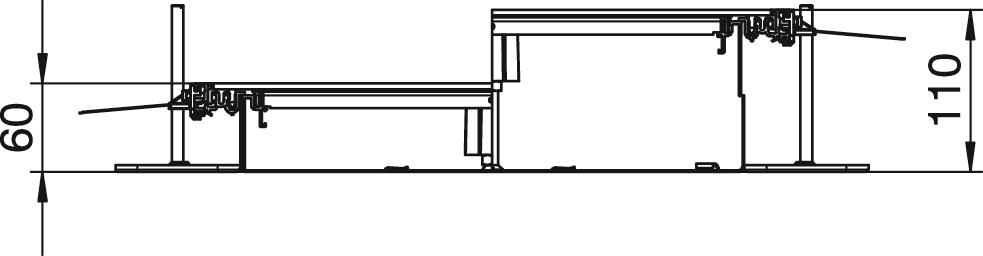

Мін. висота каналів	60 mm

Макс. висота каналів	110 mm

Кришки	3

Опис продукту

Опис продукту

Підлоговий кабельний канал з 3-ма з'ємними кришками, що складається з основи каналу (підлоговий лоток з боковими та контактними профілями покриття підлоги) та кришки каналу. Підлоговий канал з фіксуючими профілями. В комплект поставки входить 6 монтажних кронштейнів, що регулюються по висоті, 6 анкерів для стяжки та суппорт-планки з'єднання кришок (3 штуки для ширини каналів 200, 300, 400), або 6 штук для ширини каналів 500, 600. Кришка каналу попередньо зафіксована.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	ні
від’єднувальний	ні
Вуглецевий слід CO₂ (GWP) від колиски до воріт	59,9667 кг CO₂e / 1 Метр
Довжина	2400 mm
З відкритим з'єднанням	ні
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість вставних перегородок	2
Кількість передбачених монтажних одиниць	3
Кількість переходів	3 St.
Корисний перетин	8100 mm²
Кришка для кріпильного отвору	ні
Кришки	3
Мін. висота каналів	60 mm

Мін. зона згладжування	60 mm
Мінімальна висота монолітної підлоги	60
Макс. висота каналів	110 mm
Макс. зона згладжування	110 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	без
Монтажний отвір для підлогового боксу	ні
Основа для стійки	так
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розділювальне кріплення фіксатора	фіксувати
Розмір	2400x300x60
Товщина покривного матеріалу	4
Ширина	300 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-W2006050	2400 mm	200 mm	60 mm	110 mm	3	7424420	м	2,4 м
OKA-W3006050	2400 mm	300 mm	60 mm	110 mm	3	7424422	м	2,4 м
OKA-W4006050	2400 mm	400 mm	60 mm	110 mm	3	7424424	м	2,4 м
OKA-W5006050	2400 mm	500 mm	60 mm	110 mm	3	7424426	м	2,4 м
OKA-W6006050	2400 mm	600 mm	60 mm	110 mm	3	7424428	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Комплект для повороту ліворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G30040150FBL	7423952	Штука	1 Штука
Комплект для повороту праворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G30040150FBR	7423972	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-150 мм	OKA-G30040150ES	7424282	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Блок-секція для GES4, висота 60-110 мм	OKA-W A 6050 4	7424900	Штука	1 Штука
Блок-секція для GES6, висота 60-110 мм	OKA-W A 6050 6	7424902	Штука	1 Штука
Блок-секція для GES9, висота 60-110 мм	OKA-W A 6050 9	7424904	Штука	1 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка, висота каналу 40 мм	OKA2 TW 40	7401988	м	2,4 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
