Секція підлогового каналу, висота 40-70 мм 2400 | 200 | 40 | 70 | 3

Секція підлогового каналу, висота 40-70 мм

Арт. № 7424460 | EAN 4012195244356

Арт. № / Тип

Довжина	2400 mm

Ширина

Мін. висота каналів	40 mm

Макс. висота каналів	70 mm

Кришки	3

Опис продукту

Опис продукту

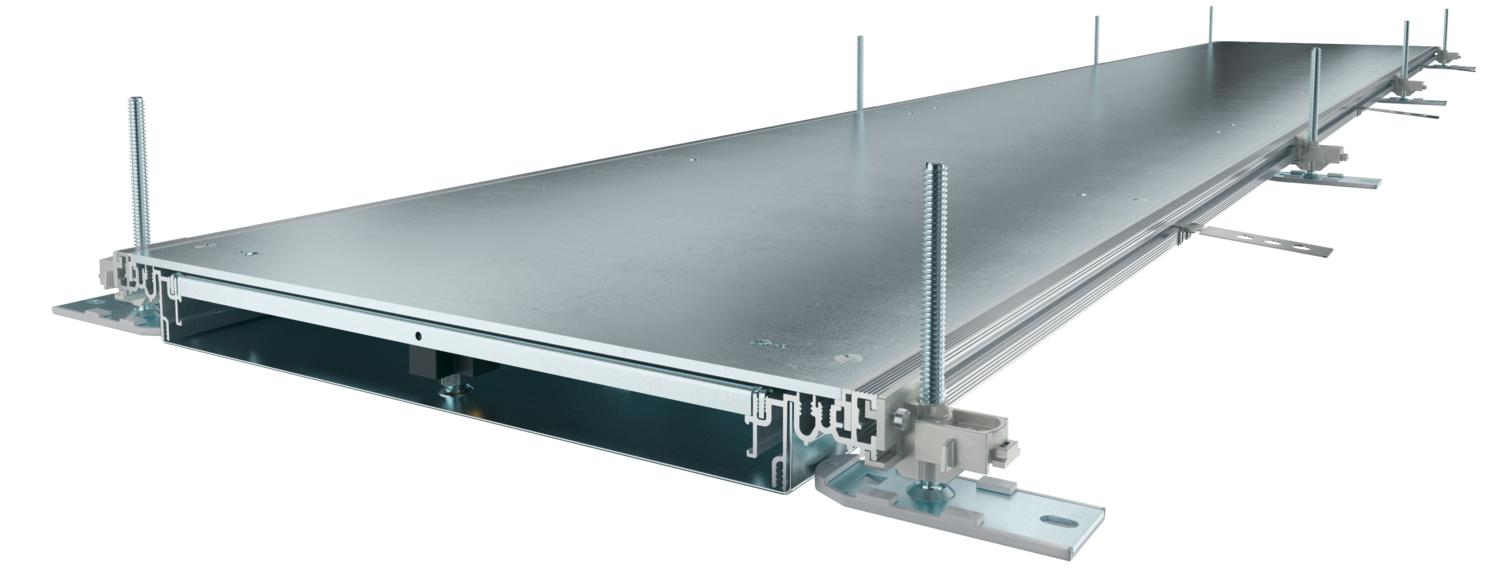

Підлоговий кабельний канал з 3-ма з'ємними кришками, що складається з основи каналу (підлоговий лоток з боковими та контактними профілями покриття підлоги) та кришки каналу. Підлоговий канал з фіксуючими профілями. В комплект поставки входить 6 монтажних кронштейнів, що регулюються по висоті, 6 анкерів для стяжки та суппорт-планки з'єднання кришок (3 штуки для ширини каналів 200, 300, 400), або 6 штук для ширини каналів 500, 600. Кришка каналу попередньо зафіксована.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	так
від’єднувальний	ні
Довжина	2400 mm
З відкритим з'єднанням	ні
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість вставних перегородок	1
Кількість передбачених монтажних одиниць	3
Кількість переходів	2 St.
Кришка для кріпильного отвору	ні
Кришки	3
Мін. висота каналів	40 mm
Мін. зона згладжування	40 mm

Мінімальна висота монолітної підлоги	40
Макс. висота каналів	70 mm
Макс. зона згладжування	70 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	без
Монтажний отвір для підлогового боксу	ні
Основа для стійки	так
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розділювальне кріплення фіксатора	вилка
Розмір	2400x200x40
Товщина покривного матеріалу	4
Ширина	200 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-W2004030R	2400 mm	200 mm	40 mm	70 mm	3	7424460	м	2,4 м
OKA-W3004030R	2400 mm	300 mm	40 mm	70 mm	3	7424462	м	2,4 м
OKA-W4004030R	2400 mm	400 mm	40 mm	70 mm	3	7424464	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Комплект для повороту ліворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G20040150FBL	7423950	Штука	1 Штука
Комплект для повороту праворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G20040150FBR	7423970	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-150 мм	OKA-G20040150ES	7424280	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Блок-секція для GES9, висота 40-70 мм	OKA-W A 4030 9	7424884	Штука	1 Штука
Блок-секція для GES4, висота 60-110 мм	OKA-W A 6050 4	7424900	Штука	1 Штука
Блок-секція для GES6, висота 60-110 мм	OKA-W A 6050 6	7424902	Штука	1 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка, висота каналу 40 мм	OKA2 TW 40	7401988	м	2,4 м
Перегородка, висота каналу 50 мм	OKA2 TW 50	7401992	м	2,4 м
Перегородка, висота каналу 60 мм	OKA2 TW 60	7401996	м	2,4 м
Перегородка, висота каналу 70 мм	OKA2 TW 70	7402000	м	2,4 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
