Секція підлогового кабельного каналу, висота 100-150 мм 2400 | 200 | 100 | 150 | 3

Секція підлогового кабельного каналу, висота 100-150 мм

Арт. № 7424500 | EAN 4012195244479

Арт. № / Тип

Довжина	2400 mm

Ширина

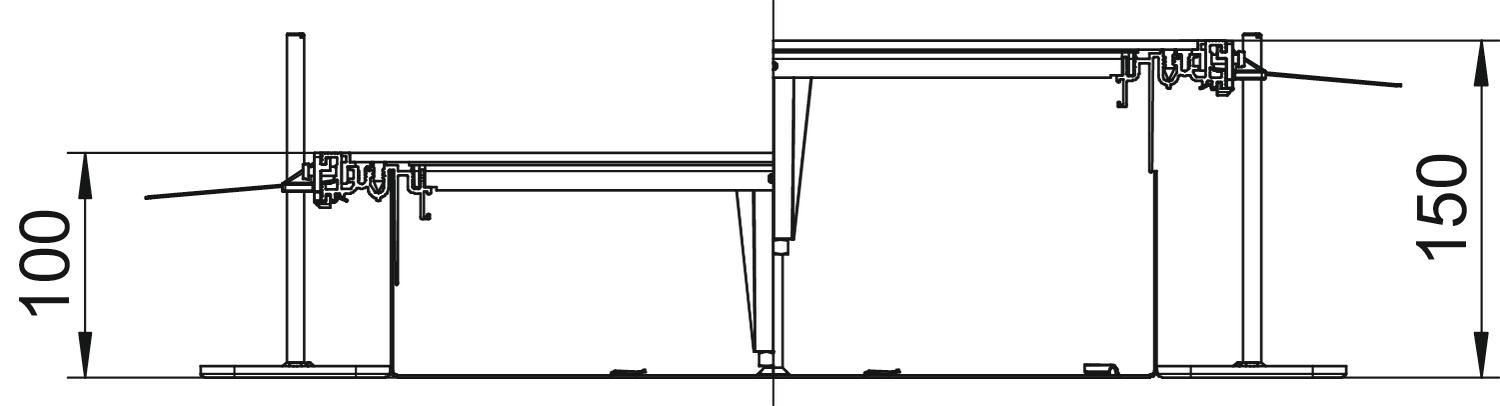

Мін. висота каналів	100 mm

Макс. висота каналів	150 mm

Кришки	3

Опис продукту

Опис продукту

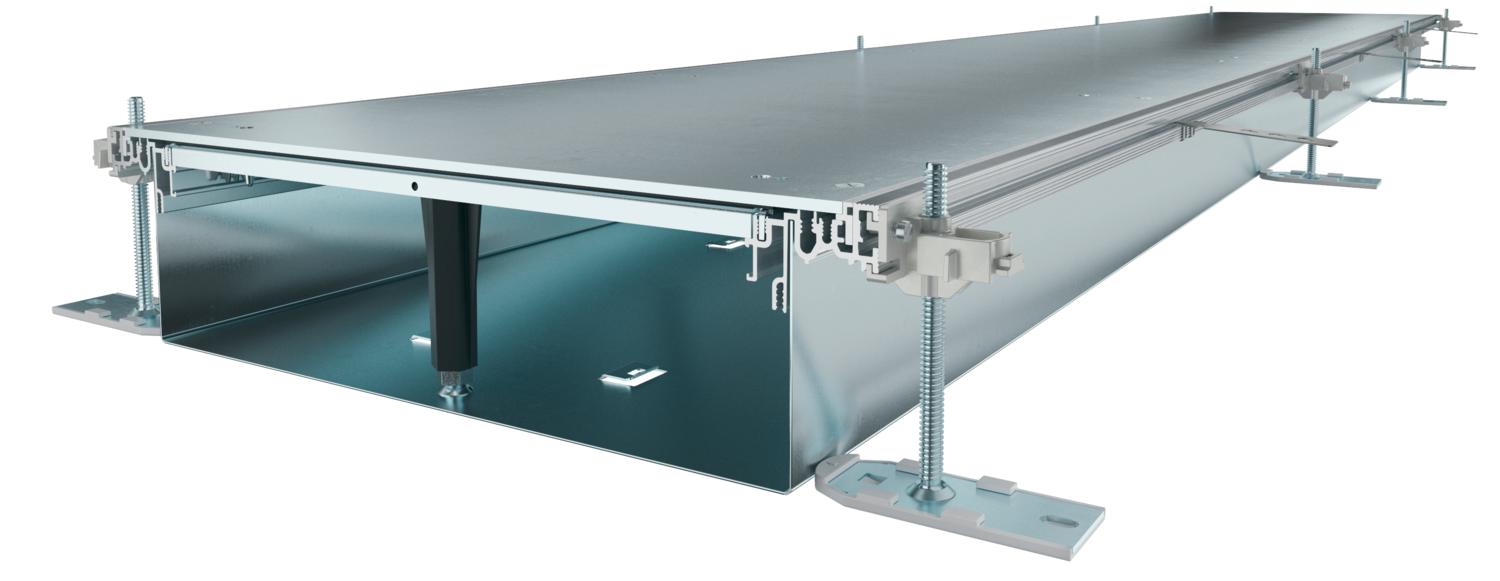

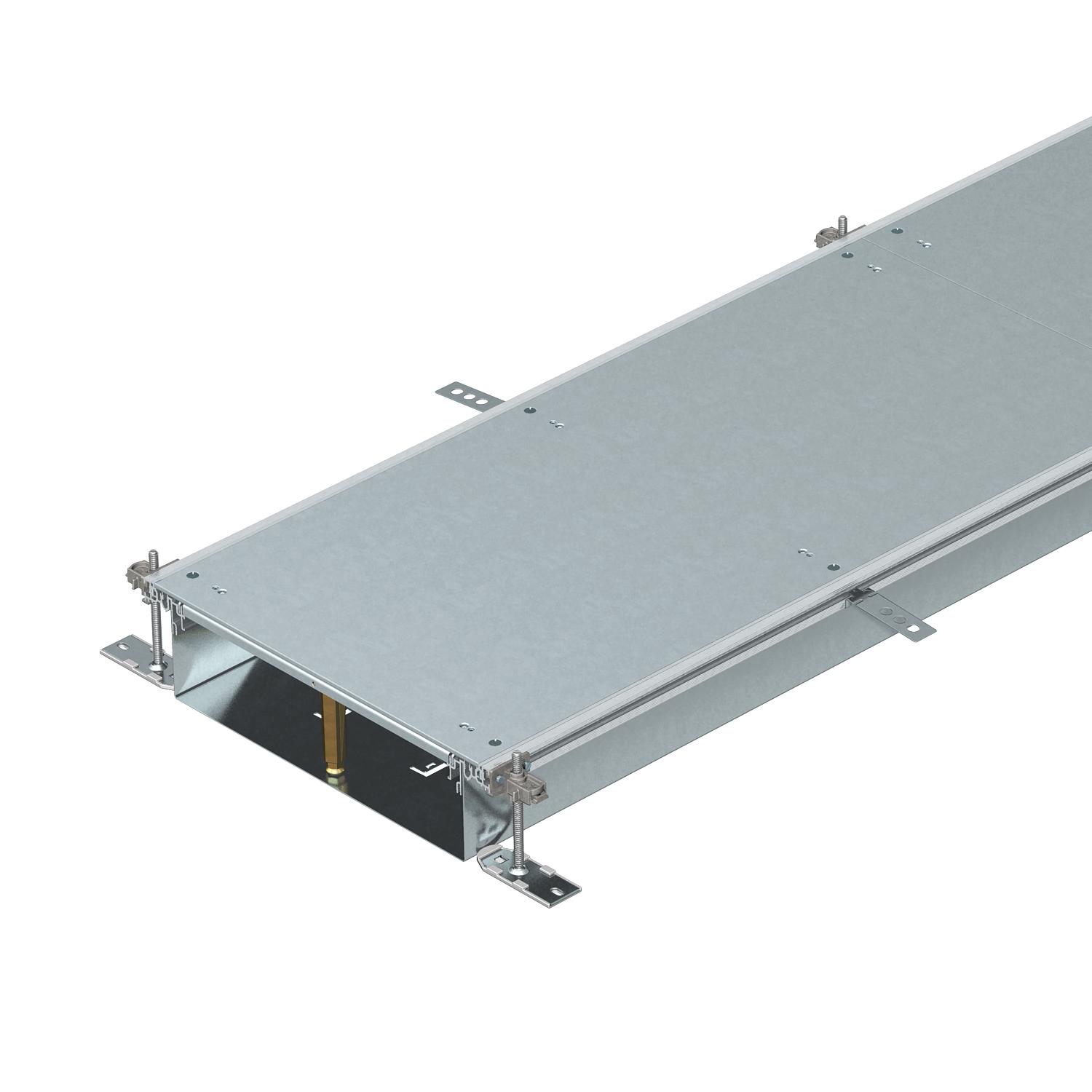

Підлоговий кабельний канал з 3-ма з'ємними кришками, що складається з основи каналу (підлоговий лоток з боковими та контактними профілями покриття підлоги) та кришки каналу. Підлоговий канал з фіксуючими профілями. В комплект поставки входить 6 монтажних кронштейнів, що регулюються по висоті, 6 анкерів для стяжки та суппорт-планки з'єднання кришок (3 штуки для ширини каналів 200, 300, 400), або 6 штук для ширини каналів 500, 600. Кришка каналу попередньо зафіксована.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	так
від’єднувальний	ні
Довжина	2400 mm
З відкритим з'єднанням	ні
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість вставних перегородок	1
Кількість передбачених монтажних одиниць	3
Кількість переходів	2 St.
Кришка для кріпильного отвору	ні
Кришки	3
Мін. висота каналів	100 mm
Мін. зона згладжування	100 mm

Мінімальна висота монолітної підлоги	100
Макс. висота каналів	150 mm
Макс. зона згладжування	150 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	без
Монтажний отвір для підлогового боксу	ні
Основа для стійки	так
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розділювальне кріплення фіксатора	вилка
Розмір	2400x200x100
Товщина покривного матеріалу	4
Ширина	200 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-W20010050R	2400 mm	200 mm	100 mm	150 mm	3	7424500	м	2,4 м
OKA-W30010050R	2400 mm	300 mm	100 mm	150 mm	3	7424502	м	2,4 м
OKA-W40010050R	2400 mm	400 mm	100 mm	150 mm	3	7424504	м	2,4 м
OKA-W50010050R	2400 mm	500 mm	100 mm	150 mm	3	7424506	м	2,4 м
OKA-W60010050R	2400 mm	600 mm	100 mm	150 mm	3	7424508	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Комплект для повортоу підлогового кабельного каналу ліворуч, висота 40-240 мм	OKA-G20040240FBL	7423960	Штука	1 Штука
Комплект лівосторонньої торцевої заглушки, висота 40-240мм	OKA-G20040240FBR	7423980	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-240 мм	OKA-G20040240ES	7424300	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка, висота каналу 100 мм	OKA2 TW 100	7401960	м	2,4 м
Перегородка, висота каналу 40 мм	OKA2 TW 40	7401988	м	2,4 м
Перегородка, висота каналу 50 мм	OKA2 TW 50	7401992	м	2,4 м
Перегородка, висота каналу 60 мм	OKA2 TW 60	7401996	м	2,4 м
Перегородка, висота каналу 70 мм	OKA2 TW 70	7402000	м	2,4 м
Перегородка, висота каналу 80 мм	OKA2 TW 80	7402004	м	2,4 м
Перегородка, висота каналу 90 мм	OKA2 TW 90	7402008	м	2,4 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
