Секція підлогового кабельного каналу для встановлення розетковго люка GES4. Номінальна установча висота 40-140 мм 2400 | 300 | 40 | 140 | 3

Секція підлогового кабельного каналу для встановлення розетковго люка GES4. Номінальна установча висота 40-140 мм

Арт. № 7424120 | EAN 4012195243458

Арт. № / Тип

Довжина	2400 mm

Ширина

Мін. висота каналів	40 mm

Макс. висота каналів	140 mm

Кришки	3

Опис продукту

Опис продукту

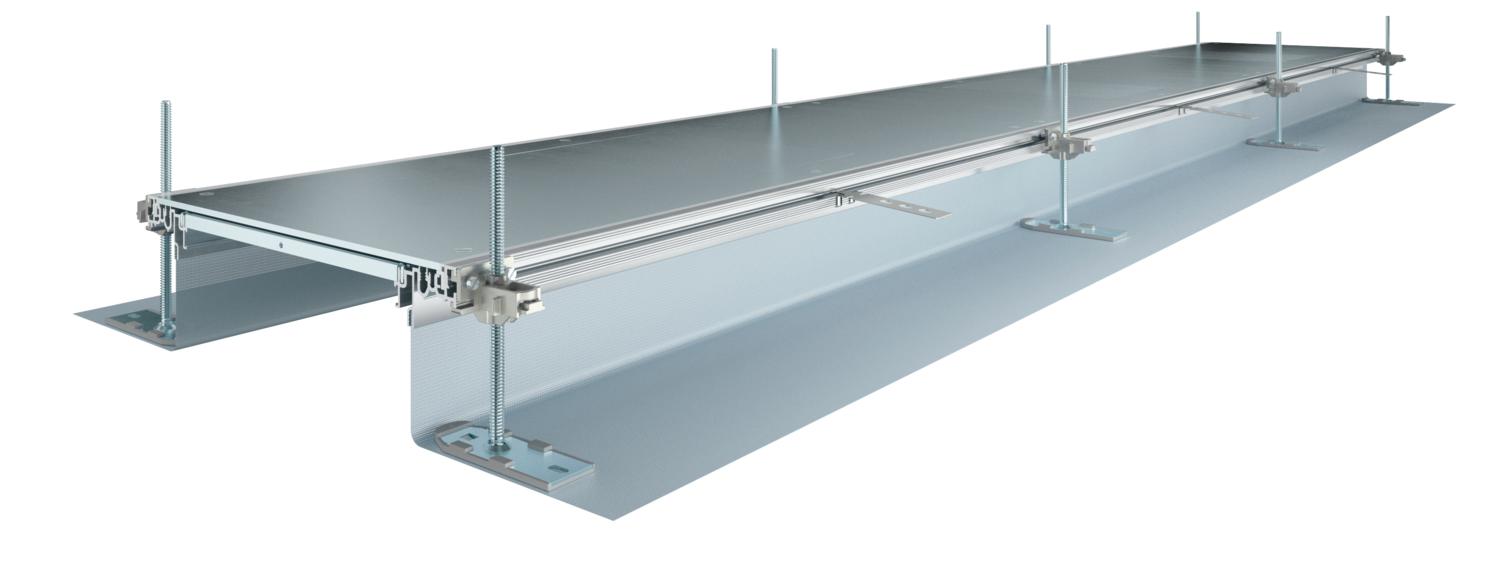

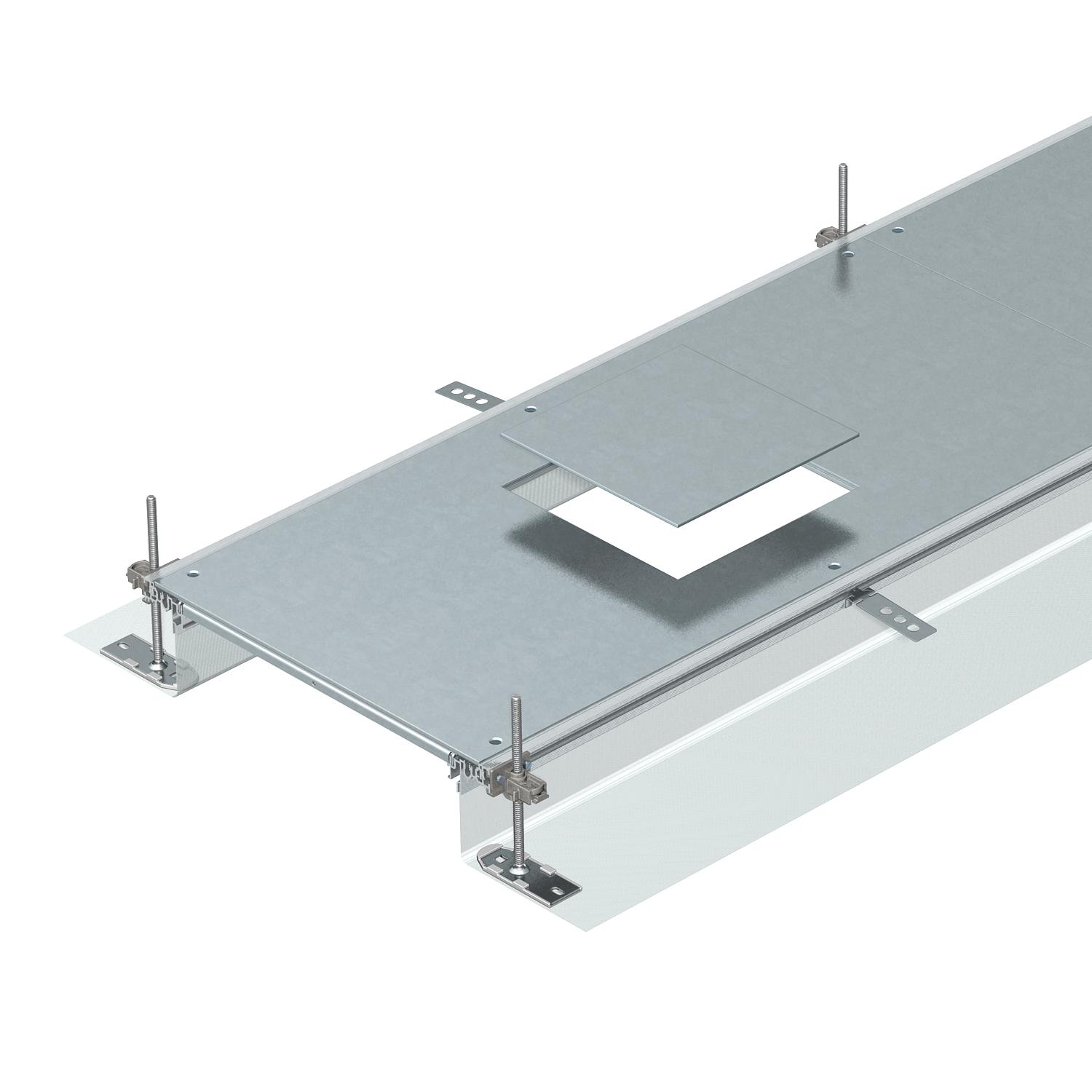

Підлоговий кабельний канал з 3 кришками для установки розеткового люка номінального розміру 4. Складається з двох бічних профілів із прикріпленими гнучкими бічними стінками з металевої тканини Профілі для підлогового покриття 4 мм. В комплект поставки входять 6 монтажних кронштейнів, що висоту підлогового кабельного каналу, 6 анкерів для стяжки та 3 супорт-планки для номінальної ширини каналів 300 або 3 супорт-планки для номінальної ширини каналів 400 та 6 супорт-планок для каналів номінальною шириною 500 і 600 . Супорт-планки для підлогових кабельних каналів шириною 400, 500 та 600 мм не входять у комплект поставки, а замовляються окремо. Кришки підлогових кабельних каналів попередньо зафіксовані.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	ні
від’єднувальний	так
Довжина	2400 mm
З відкритим з'єднанням	так
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість передбачених монтажних одиниць	3
Кришка для кріпильного отвору	так
Кришки	3

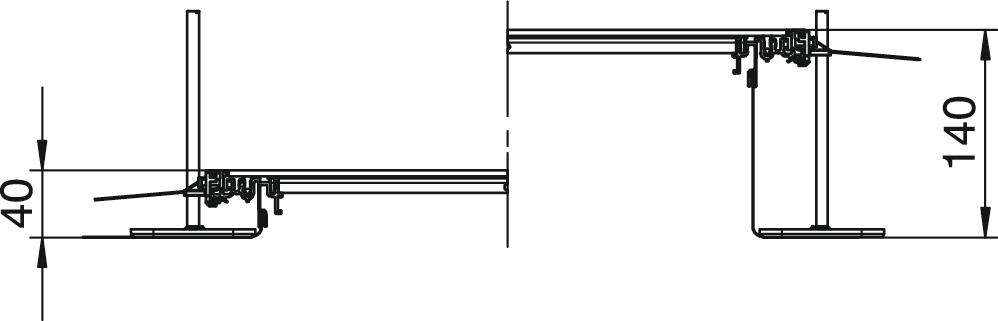

Мін. висота каналів	40 mm
Мін. зона згладжування	40 mm
Мінімальна висота монолітної підлоги	40

Макс. висота каналів	140 mm
Макс. зона згладжування	140 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	квадратний
Монтажний отвір	для розеткового люку
Монтажний отвір для підлогового боксу	ні
Номінальний розмір монтажних основ	4
Основа для стійки	ні
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розмір	2400x300x140
Товщина покривного матеріалу	4
Ширина	300 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-G30040140D4	2400 mm	300 mm	40 mm	140 mm	3	7424120	м	2,4 м
OKA-G40040140D4	2400 mm	400 mm	40 mm	140 mm	3	7424122	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.

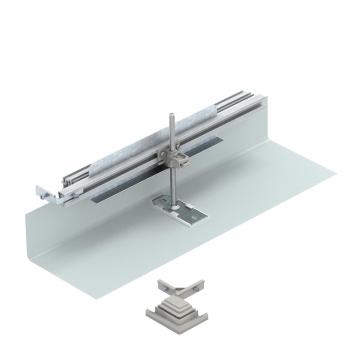

Комплект для повороту ліворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G30040150FBL	7423952	Штука	1 Штука

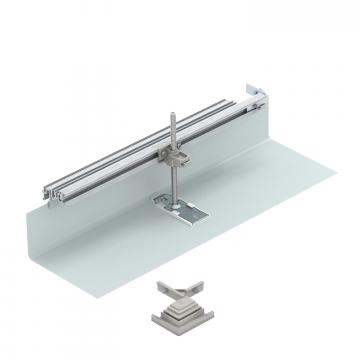

Комплект для повороту праворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G30040150FBR	7423972	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-150 мм	OKA-G30040150ES	7424282	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Вирівнювальний вузол для опори з'єднання кришки, висота каналу 40-70 мм	NE DSU2 4030	7424840	Штука	3 Штука
Вирівнювальний вузол для опори з'єднання кришки, висота каналу 60-110 мм	NE DSU2 6050	7424842	Штука	3 Штука
Вирівнювальний блок для опори шарніра кришки, висота повітропроводу 100-175 мм	NE DSU2 10075	7424844	Штука	3 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка 60 FS	TSG 60 FS	6062068	м	3 м
Перегородка 85 FS	TSG 85 FS	6062114	м	3 м
Перегородка 110 FS	TSG 110 FS	6062122	м	3 м
Перегородка 135 FS	TSG 135 FS	6062132	м	3 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
