Секція кабельного каналу з місцем для встановлення GES4, висота 100-150 мм 2400 | 300 | 100 | 150 | 3

Секція кабельного каналу з місцем для встановлення GES4, висота 100-150 мм

Арт. № 7424620 | EAN 4012195244714

Арт. № / Тип

Довжина	2400 mm

Ширина

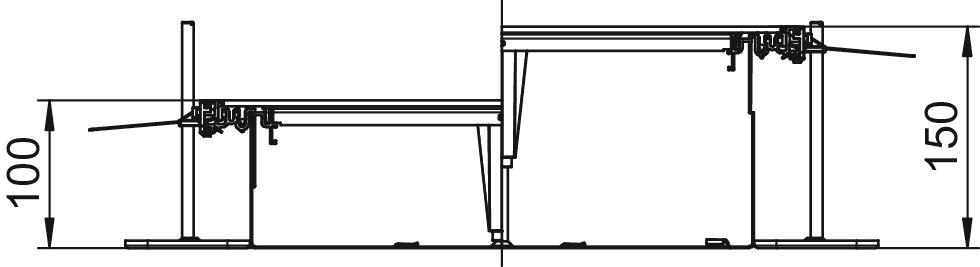

Мін. висота каналів	100 mm

Макс. висота каналів	150 mm

Кришки	3

Опис продукту

Опис продукту

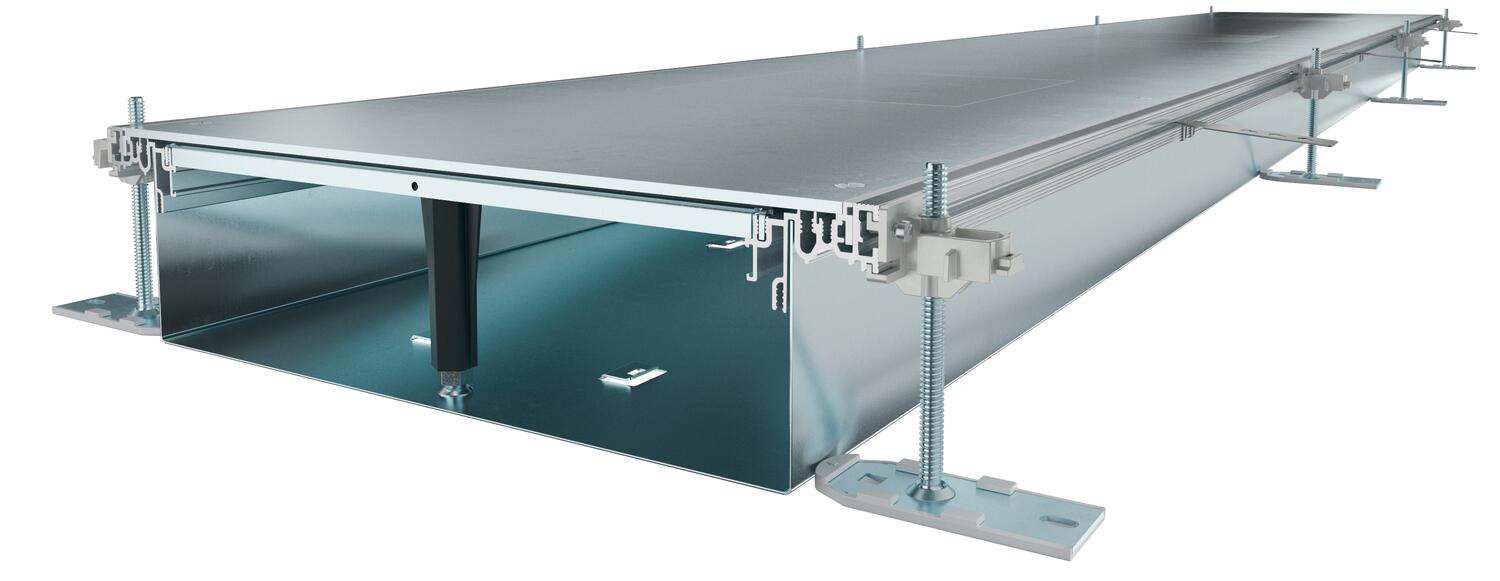

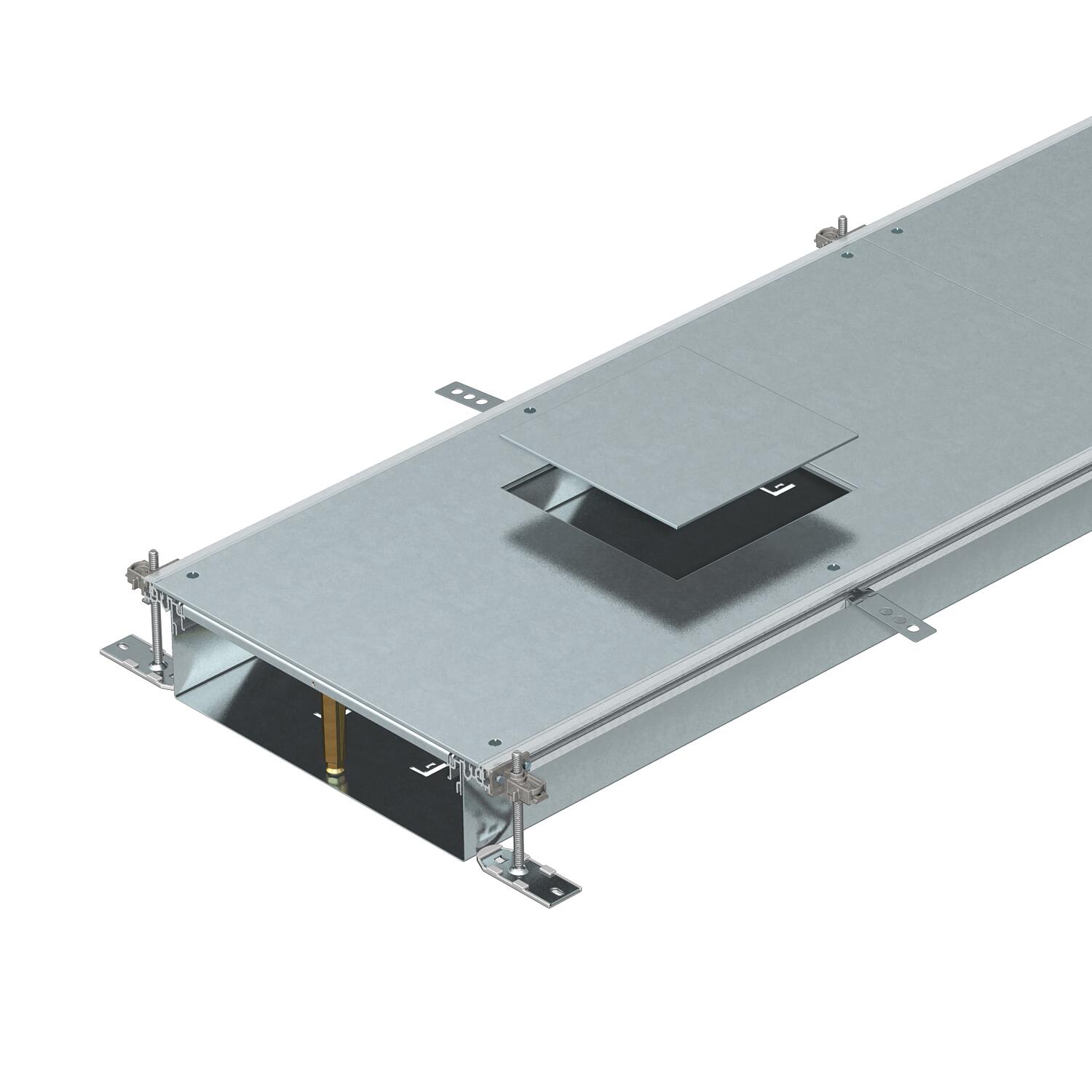

Підлоговий кабельний канал з 3 або 6 монтажними кришками для прокладання кабелю та для монтажу розеткових люків номінального розміру 4. Складається з основи каналу (підлоговий лоток з боковими та контактними профілями покриття підлоги) та кришки каналу із закритим монтажний отвір. Підлоговий канал з фіксуючими профілями. В комплект поставки входить 6 монтажних кронштейнів, що регулюються по висоті, 6 анкерів для кріплення до стяжки та супорт-планок (3 одиниці для ширини каналу 300), 3 одиниці для ширини каналу 400 та 6 одиниць для ширини каналів 500 і 600. Кришка каналу попередньо зафіксована.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	ні
від’єднувальний	ні
Довжина	2400 mm
З відкритим з'єднанням	так
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість вставних перегородок	2
Кількість передбачених монтажних одиниць	3
Кількість переходів	3 St.
Кришка для кріпильного отвору	так
Кришки	3
Мін. висота каналів	100 mm
Мін. зона згладжування	100 mm
Мінімальна висота монолітної підлоги	100

Макс. висота каналів	150 mm
Макс. зона згладжування	150 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	квадратний
Монтажний отвір	для розеткового люку
Монтажний отвір для підлогового боксу	ні
Номінальний розмір монтажних основ	4
Основа для стійки	так
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розділювальне кріплення фіксатора	вилка
Розмір	2400x300x100
Товщина покривного матеріалу	4
Ширина	300 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-W30010050D4	2400 mm	300 mm	100 mm	150 mm	3	7424620	м	2,4 м
OKA-W40010050D4	2400 mm	400 mm	100 mm	150 mm	3	7424622	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Комплект для повортоу підлогового кабельного каналу ліворуч, висота 40-240 мм	OKA-G30040240FBL	7423962	Штука	1 Штука
Комплект лівосторонньої торцевої заглушки, висота 40-240мм	OKA-G30040240FBR	7423982	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-240 мм	OKA-G30040240ES	7424302	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука
