С-подібний дротяний лоток CGR 50 А2

Арт. № 6016200 | EAN 4012196012671

3000 mm
50 mm
4,5 mm
ні
Опис продукту
Опис продукту
Дротяний лоток C-подібної форми зі з’єднаних точковим зварюванням сталевих дротів, з бічною висотою 50 мм.
Затухання магнітного поля від впливу екрана 15 дБ.
  • Магнітне затухання від впливу екрану
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • С-видний лоток із дроту, бічна висота 50 мм
Технічні дані

Навантаження

Відстань опору1,0 м 0,95 kN/m
Відстань опору1,5 м 0,6 kN/m
Відстань опору2,0 м 0,35 kN/m
Вбудована перегородка без
Висота 50 mm
Висота 1,97 in
Вуглецевий слід CO₂ (GWP) від колиски до воріт 6,8716 кг CO₂e / 1 Метр
Довжина 3000 mm
Збереження функцій ні
Колір нержавіюча сталь
Конструкція для великих відстаней ні
Конструкція з’єднання без з’єднувача
Корисний перетин 13 cm²
Корисний перетин 1300 mm²
Матеріал Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена так
Перетин дроту 4,5 mm
Покриття чистий, додатково оброблений

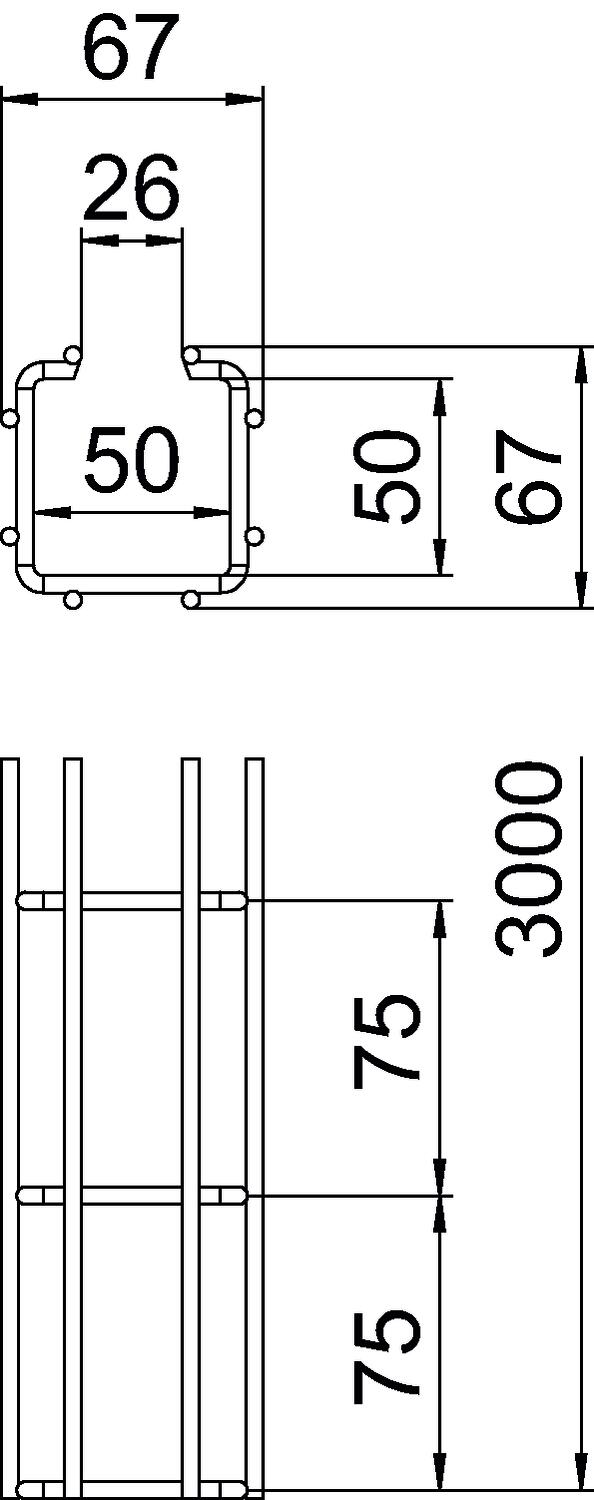

Розмір 50x50x3000
Розмір A 26 mm
Розмір B 67 mm
Розмір H 67 mm
Розмір l1 30 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор прикручений
Форма профілю C-подібна форма
Ширина 50 mm
Ширина 1,97 in

Технічні дані

Діаграма навантаження С-видного дротяного лотка тип CGR 50 VA

Діаграма навантаження С-видного дротяного лотка тип CGR 50 VA
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
CGR 50 50 A2 3000 mm 50 mm 50 mm 4,5 mm 13 cm² ні 6016200
3 м
CGR 50 100 A2 3000 mm 100 mm 50 mm 4,5 mm 33 cm² ні 6016235
3 м
CGR 50 200 A2 3000 mm 200 mm 50 mm 4,5 mm 74 cm² ні 6016251
3 м
CGR 50 300 A2 3000 mm 300 mm 50 mm 4,5 mm 116 cm² ні 6016253
3 м
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
З'єднувач дротяного лотка, VA (нержавіюча сталь) З'єднувач дротяного лотка, VA (нержавіюча сталь) GSV 34 A2 6016642
20 Штука
Перегородка 30 А2 Перегородка 30 А2 TSG 30 A2 6062052
3 м
Фіксатор розділової полички лотка Фіксатор розділової полички лотка KS GR A2 6062282
30 Штука
