Розподільча коробка X 01 з кабельними вводами
Арт. № 2005030 | EAN 4012196582693
- Опис продукту
-

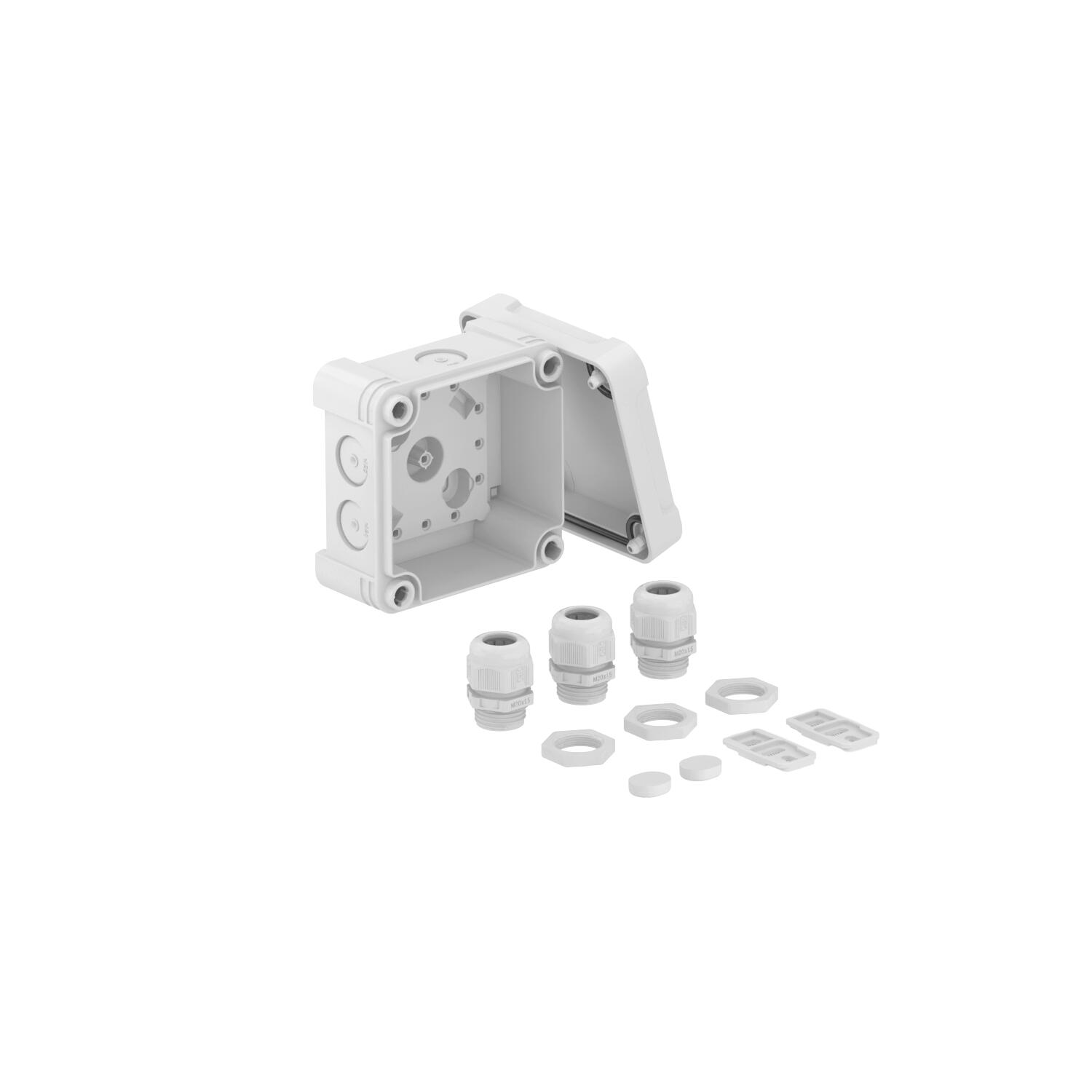

Опис продуктуКабельна коробка розгалуження для підключення кабелів і провідників у приміщенні або ззовні. Квадратна форма з пробивними ввідними отворами. Підходить для настінного й стельового монтажу з можливістю кріплення зсередини, ззовні та через вершину кута. Особлива ударостійкість з IK09. Кришка із поворотним фіксатором, з можливістю пломбування. Виготовлено з матеріалів без вмісту галогенів та стійких до УФ. Включно із 3 кабельними вводами V-TEC M20 і 3 контргайками.
Розподільча коробка згідно з DIN EN 60670. Вогнестійкість згідно з DIN EN 60695-2-11, контрольна температура 650 °C. Ударостійкість IK09 згідно з DIN EN 50102. Ступінь захисту IP 67 згідно з DIN EN 60529.
-
- Технічні дані
-
Технічні дані
IK-код ступеню захисту IK09 Ввід зі зворотнього боку ні Введення 7 x Ø20

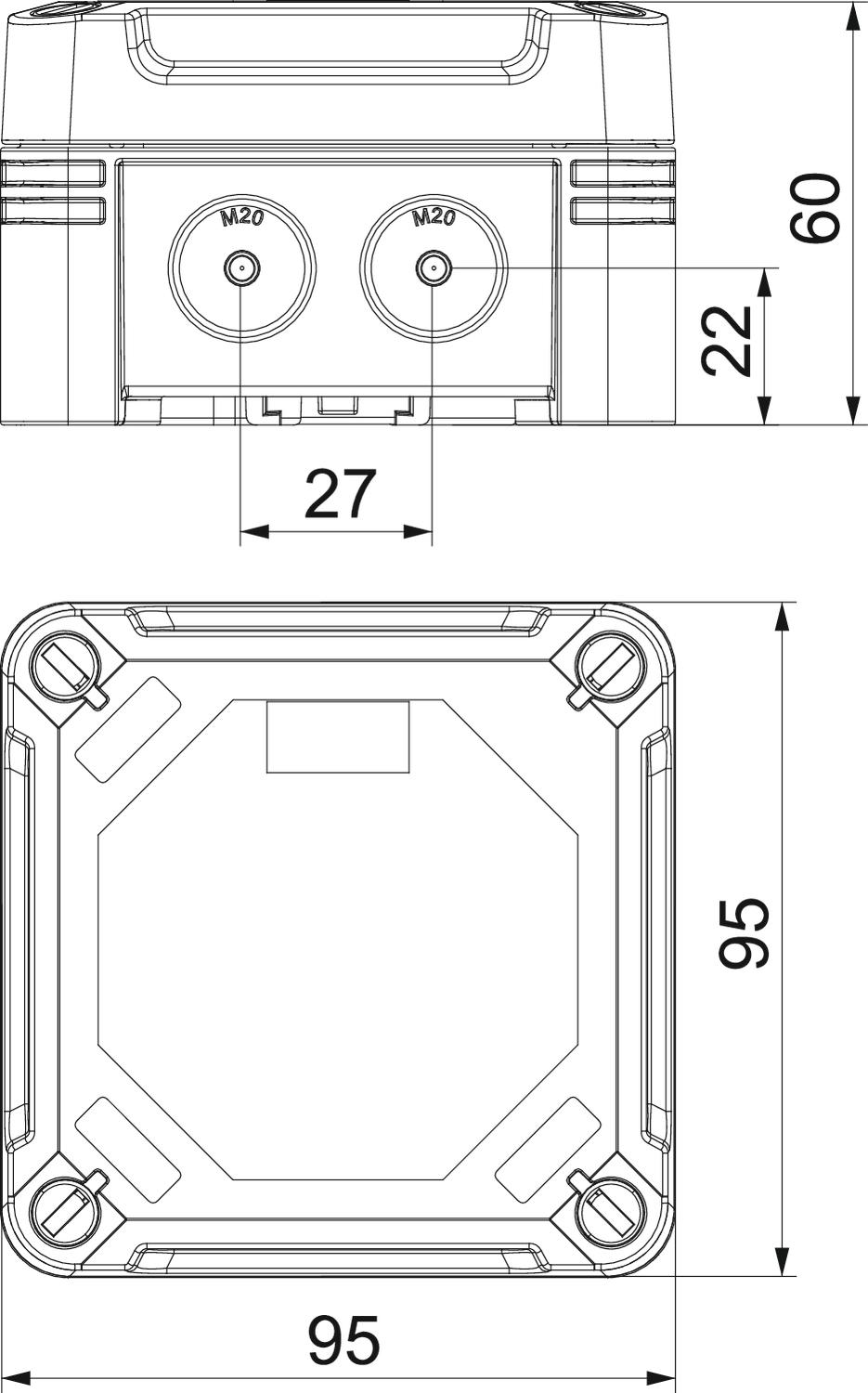

Версія для вибухонебезпечних зон ні Вид монтажу Настінний монтаж/монтаж на стелі Вимірювана напруга ізоляції Ui 750 V Висота 60 mm Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,8114 кг CO₂e / 1 Шт. Довжина 95 mm З екрануванням ні з кришкою так З можливість опломбування так З можливістю встановлення в ряд так Закріплення кришки прикручений Кількість введень 7 Колір світло-сірий; RAL 7035 Комплектація Прочее Кришка непрозорий мін. діапазон робочих температур -5 °C Мін. номінальний перетин 0,8 mm² макс. діапазон робочих температур 60 °C Макс. номінальний перетин 1,5 mm² Макс. Поперечний перетин проводу 1,5 mm² Матеріал Полікарбонат Не містить галогенів так не підтримує горіння згідно з VDE 0471/DIN 695 частина 2-1, контрольна температура 650 °C Номінальна напруга 750 V Посилений скловолокном так Рівень захисту IP67 Розмір 95x95x60 Світлий внутрішній розмір 85x85x45 mm Стійкий до атмосферних впливів так Тип вводу Гвинтове з’єднання Тип вводу в корпус Попереднє штампування Ударовідпорний так Форма квадратний Ширина 95 mm - Усі типи
