Розетковий люк з ручкою-скобою GESRA7 / 10

Арт. № 7405544 | EAN 4012195104261

7405544 / GESRA7 10U
5 mm
Опис продукту
Опис продукту

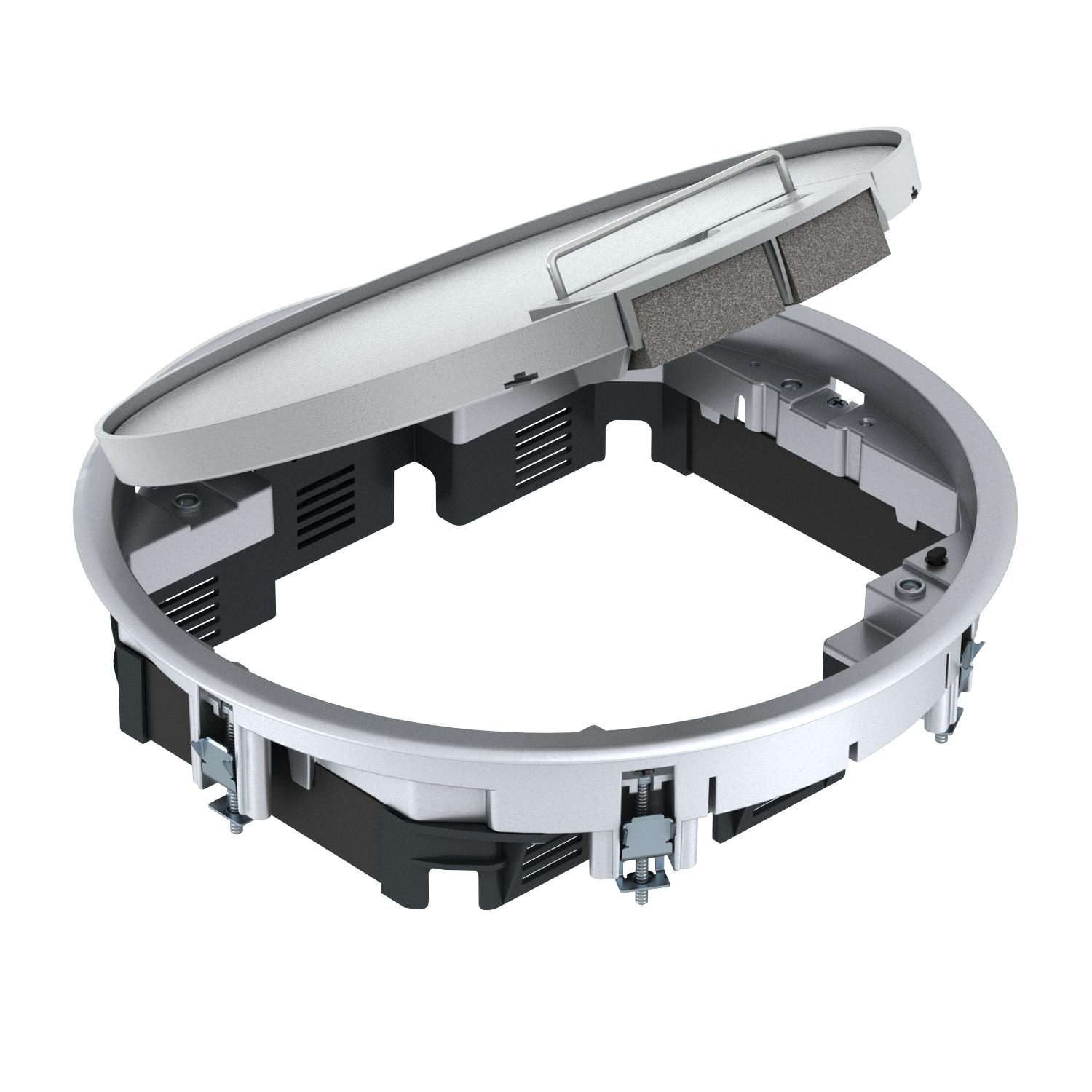

Розетковий люк з ручкою-скобою для встановлення до 10 окремих пристроїв Modul 45 у 2 універсальних супортах UT3 та одному UT4, для використання в системах каналів та системних підлогах у приміщенні.

Кабельний клапан з поліаміду RAL 9011. Заглиблення для підлогового покриття в шарнірній кришці 10 мм можна зменшити до 5 мм за допомогою вставки з твердого картону.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

IK-код ступеню захисту IK10
Вертикальне навантаження, велика площа до 10000 Н
Вертикальне навантаження, невелика площа до 3000 Н
Дозволи VDE
З поглибленням для підлогового покриття так
Зовнішній діаметр 294 mm
Кількість монтажних коробок 3
Кількість пристроїв, які можна встановити 10
Конструкція круглий
Мін. висота підлоги 78 mm
Матеріал Лиття алюмінію під тиском
Механізм відкривання Ручка
Можливість встановлення ущільнювача ні
Монтажний діаметр 275
Номінальний розмір монтажних основ R7
Підлоговий люк так
Підходить для вологого прибирання ні
Підходить для встановлення в підлогу так
Підходить для встановлення в фальш-підлогу так
Підходить для підлогового каналу під стяжкою так
Посилена конструкція ні
Прибирання підлоги сухий

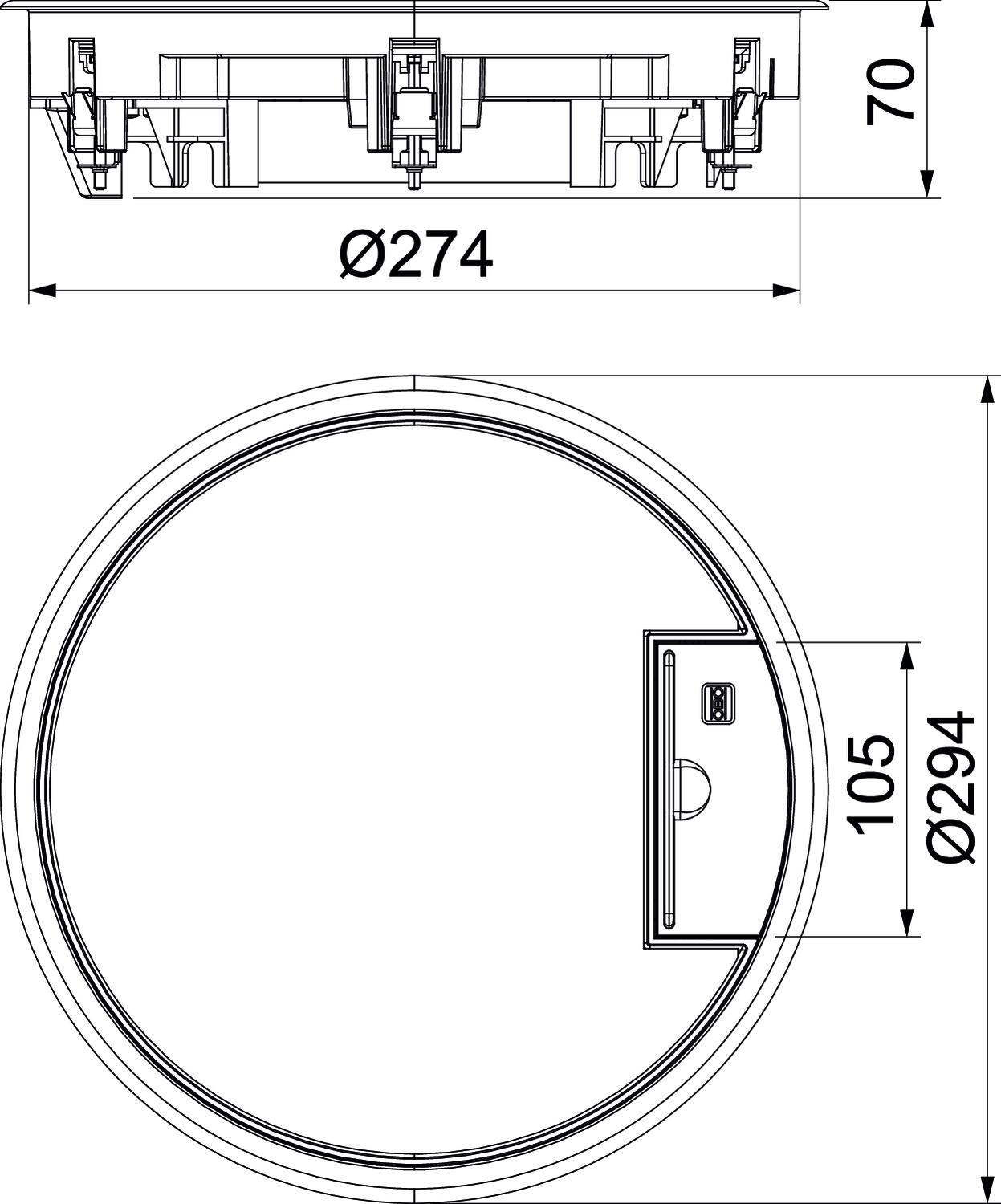

Розмір Ø294x71
Ступінь захисту (IP) при використанні IP20
Ступінь захисту (IP), коли не використовується IP40
Сумістне з підлоговими каналами так
Супорт для монтажних коробок так
Тип інсталяційної системи UT3 / UT4
Тип кабельного вводу поворотна розетка
Тип рамки Рамка захисту підлогового покриття
Товщина підлогового покриття 5 mm
Установча глибина 78 mm
Усі типи

Усі типи

Тип Товщина підлогового покриття Арт. № Кількість мін. тов. од.
GESRA7 10U 5 mm 7405544
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Рамка-адаптер для роз'ємів тип C Рамка-адаптер для роз'ємів тип C MTM 2C 7407788
1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм MTU 2 7407836
1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм MTU 3 7407840
1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм UT3 45 3 7408723
1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм UT4 45 4 7408727
1 Штука
