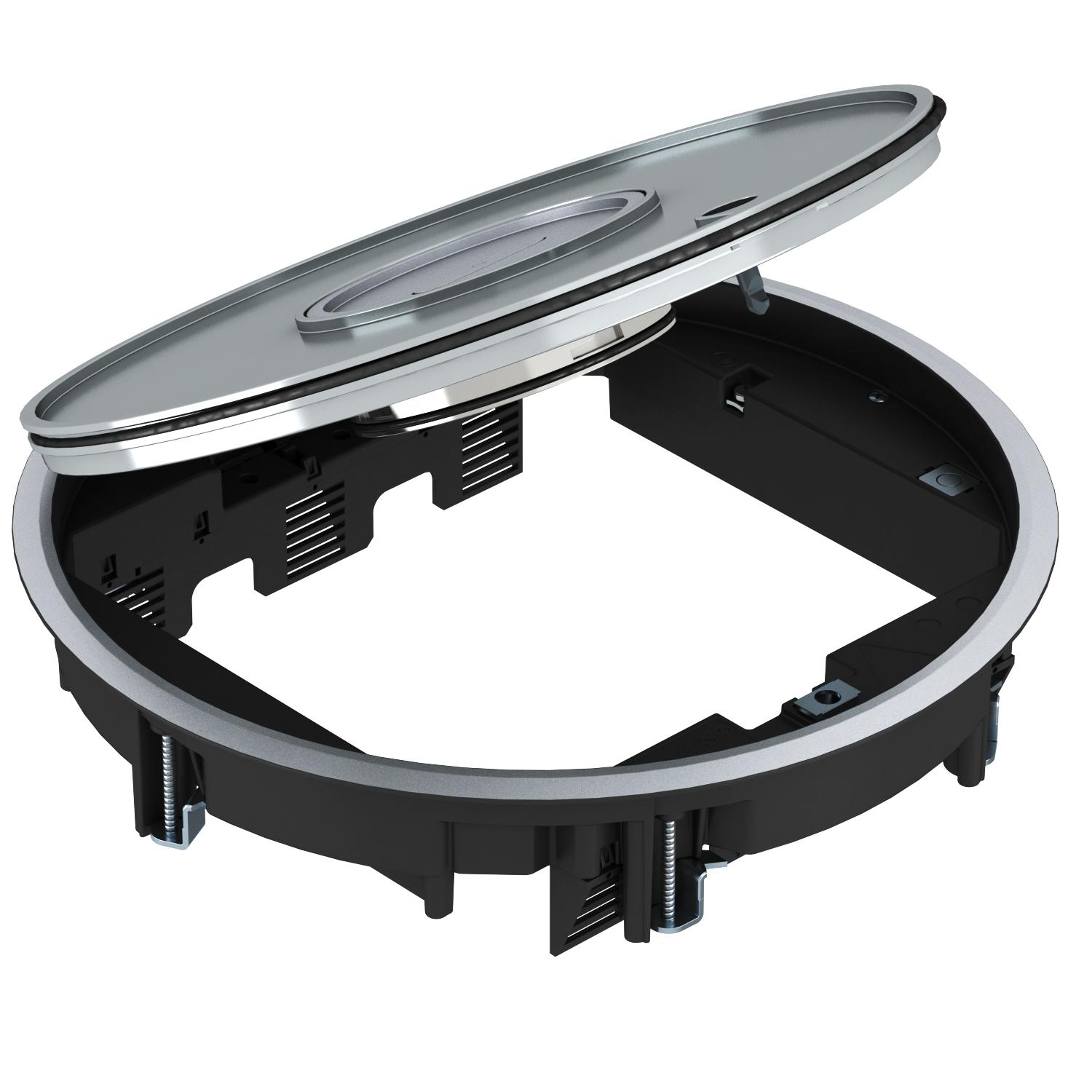

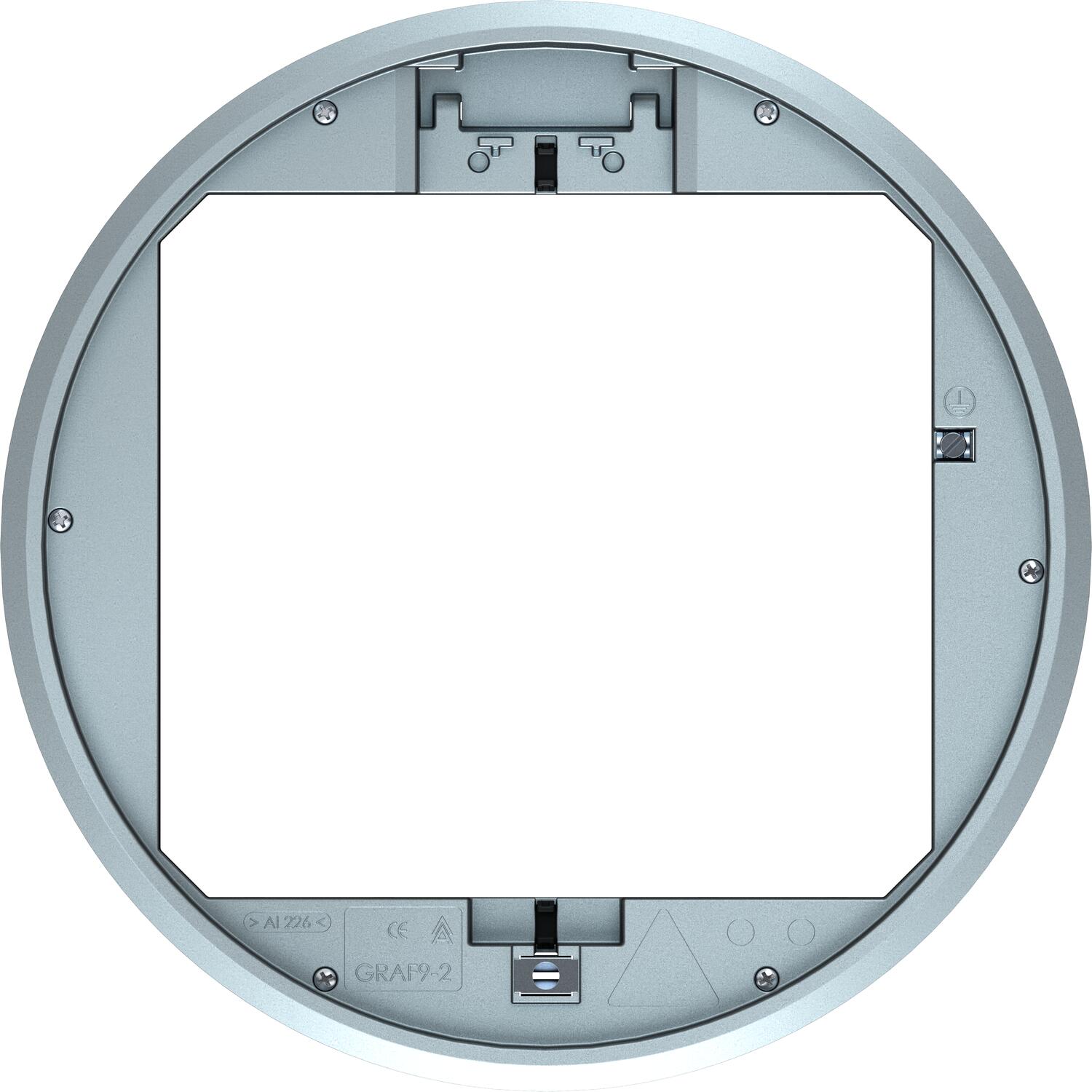

Розетковий люк GRAF9-2 BA3 для вологого прибирання з поглибленням у підлоговому покритті

Арт. № 7405743 | EAN 4012196581634

7405743 / GRAF9-2 BA3
3 mm
R9
Опис продукту
Опис продукту
Підлоговий розетковий люк з тубусним кабельним вводом для встановлення до 12 окремих пристроїв Modul 45 у 3 універсальних супортах UT4. Інсталяція в системах підлогових каналів та цементних підлогах у приміщенні.

Алюмінієва поверхня з заглибленням для підлогового покриття 3 мм. Для монтажної глибини 65 мм.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

IK-код ступеню захисту IK10
Вертикальне навантаження, велика площа до 10000 Н
Вертикальне навантаження, невелика площа до 3000 Н
Дозволи VDE
З поглибленням для підлогового покриття так
Зовнішній діаметр 325 mm
Кількість монтажних коробок 3
Кількість пристроїв, які можна встановити 12
Конструкція круглий
Мін. висота підлоги 80 mm
Матеріал Лиття алюмінію під тиском
Механізм відкривання Фіксатор кришки
Можливість встановлення ущільнювача так
Монтажний діаметр 305
Номінальний розмір монтажних основ R9
Підлоговий люк так
Підходить для вологого прибирання так
Підходить для встановлення в підлогу так
Підходить для встановлення в фальш-підлогу так
Підходить для підлогового каналу під стяжкою так
Підходить для суцільного підлогового каналу під стяжкою так
Посилена конструкція так
Прибирання підлоги вологий

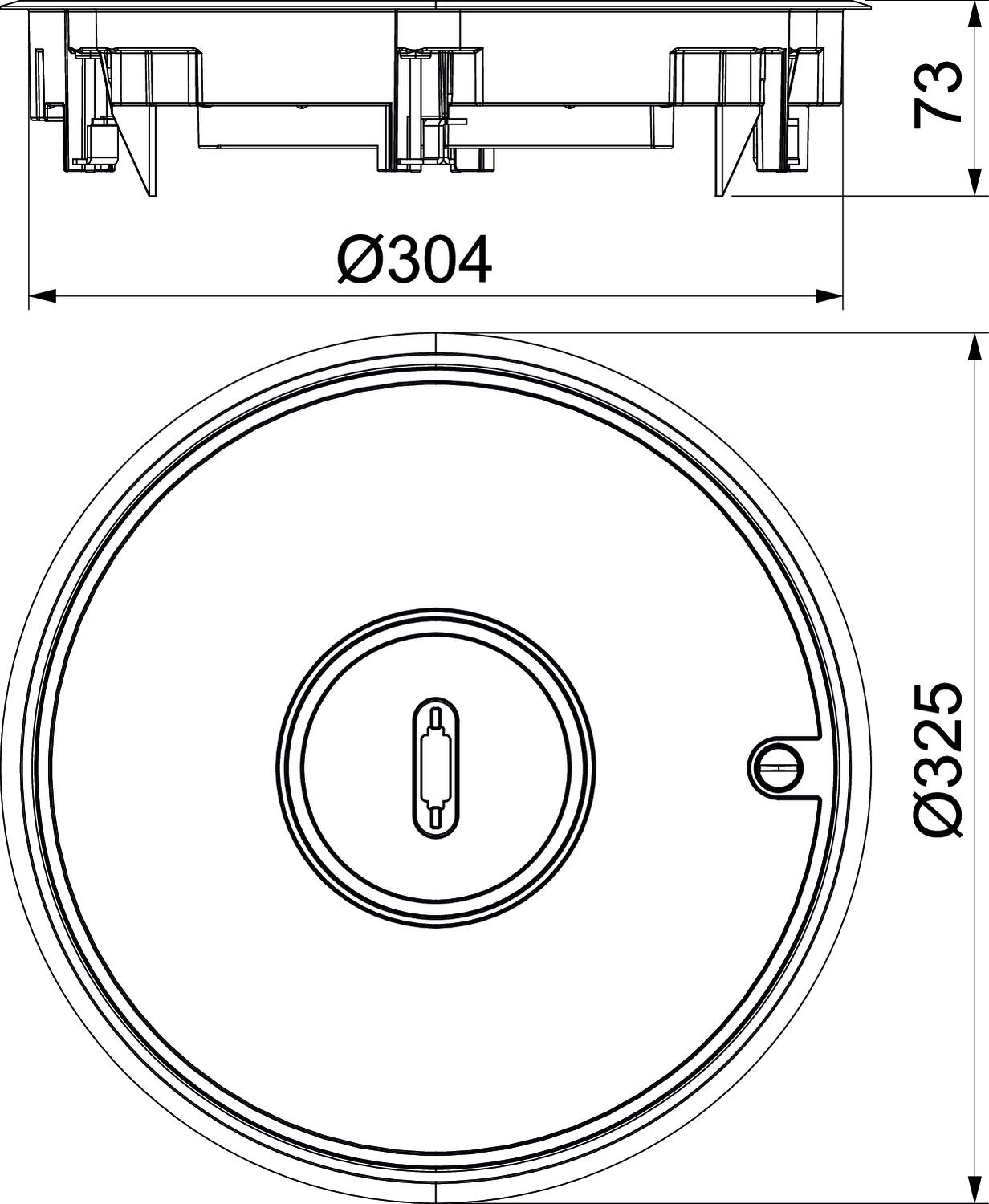

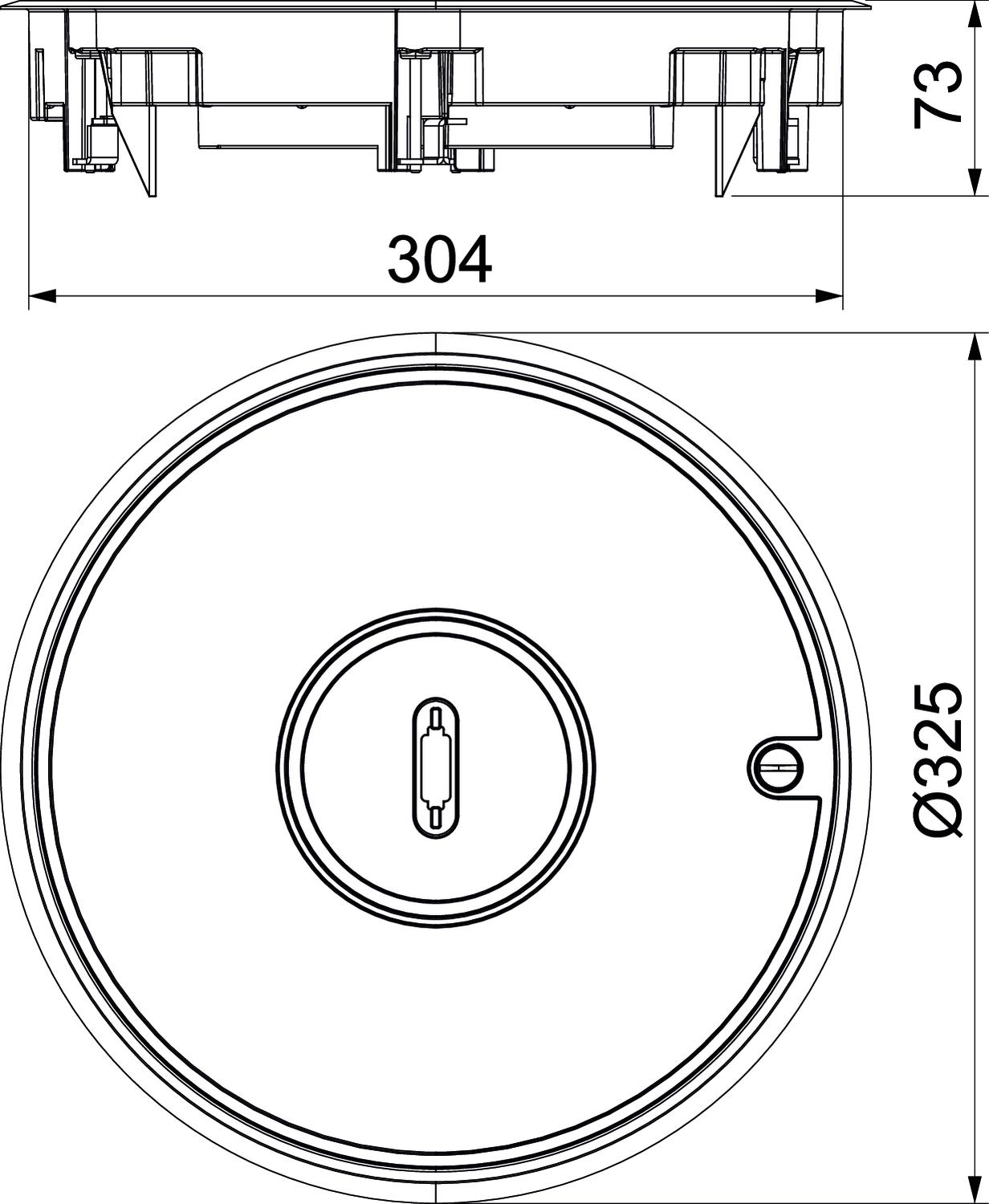

Розмір Ø325x73
Ступінь захисту (IP) при використанні IP20
Ступінь захисту (IP), коли не використовується IP45
Сумістне з підлоговими каналами так
Тип інсталяційної системи UT4
Тип кабельного вводу Висувний тубус
Тип рамки Рамка захисту підлогового покриття
Товщина підлогового покриття 3 mm
Усі типи

Усі типи

Тип Товщина підлогового покриття Номінальний розмір монтажних основ Арт. № Кількість мін. тов. од.
GRAF9-2 BA3 3 mm R9 7405743
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм UT4 45 4 7408727
1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм MTU 3 7407840
1 Штука
Рамка-адаптер для роз'ємів тип C Рамка-адаптер для роз'ємів тип C MTM 2C 7407788
1 Штука
