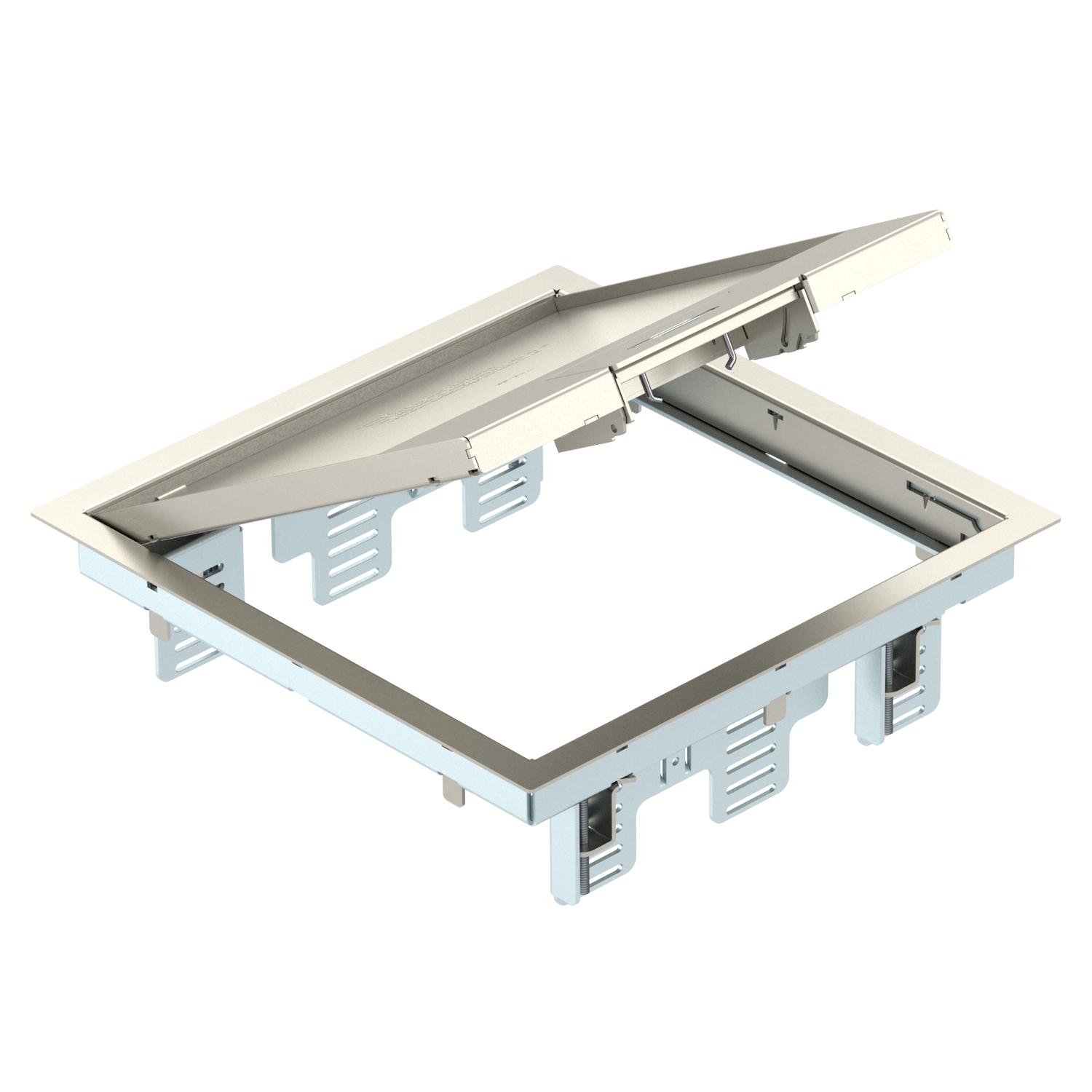

Розетковий люк GES9M-2 з ручкою-скобою

Арт. № 7405371 | EAN 4012196028740

7405371 / GES9M-2 10U
5 mm
Опис продукту
Опис продукту

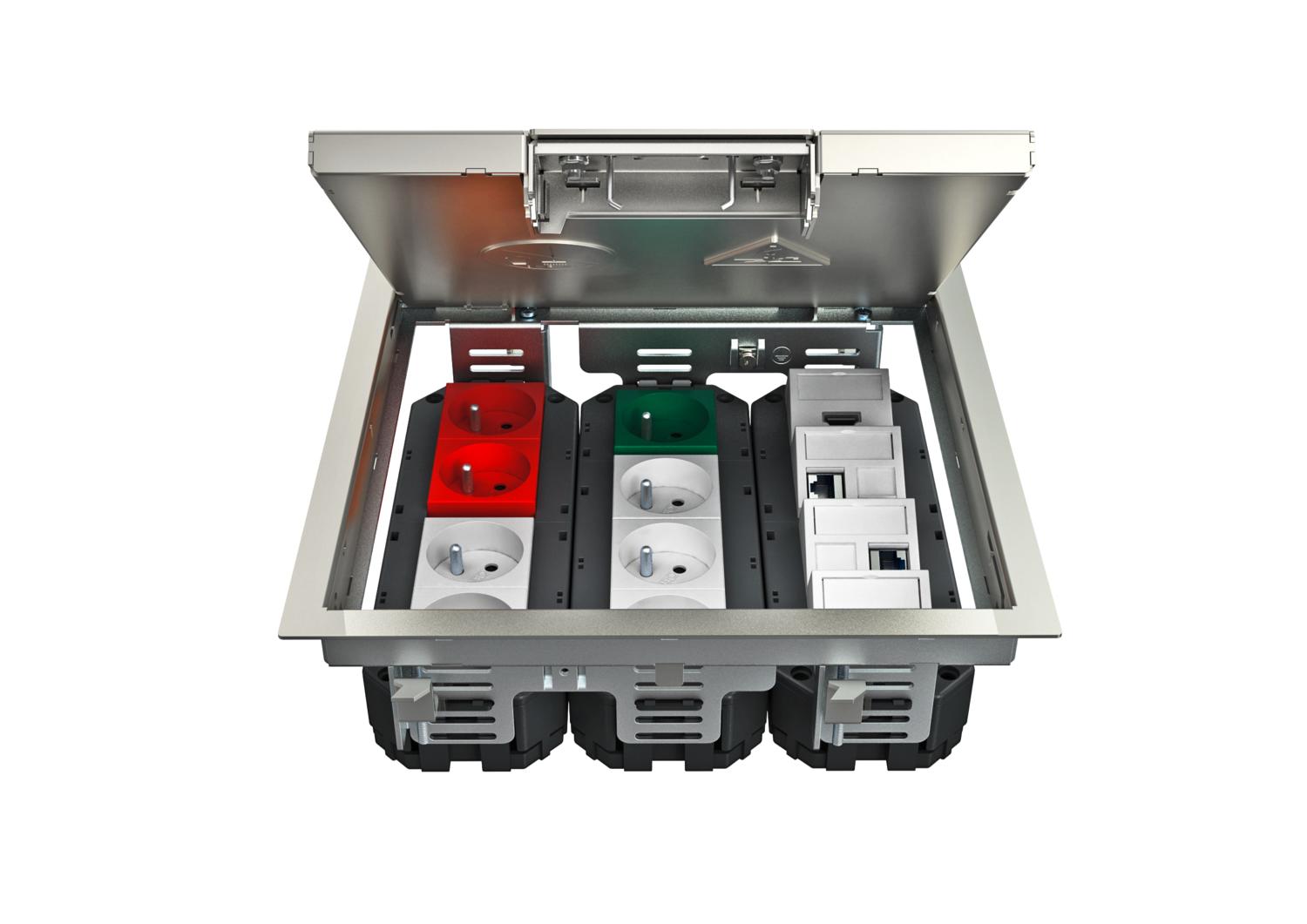

Розетковий люк з ручкою-скобою для встановлення до 12 окремих пристроїв Modul 45 у 3 універсальних супортах UT4. Використання в підлогах приміщень.

Фіксатори супортів з оцинкованої листової сталі

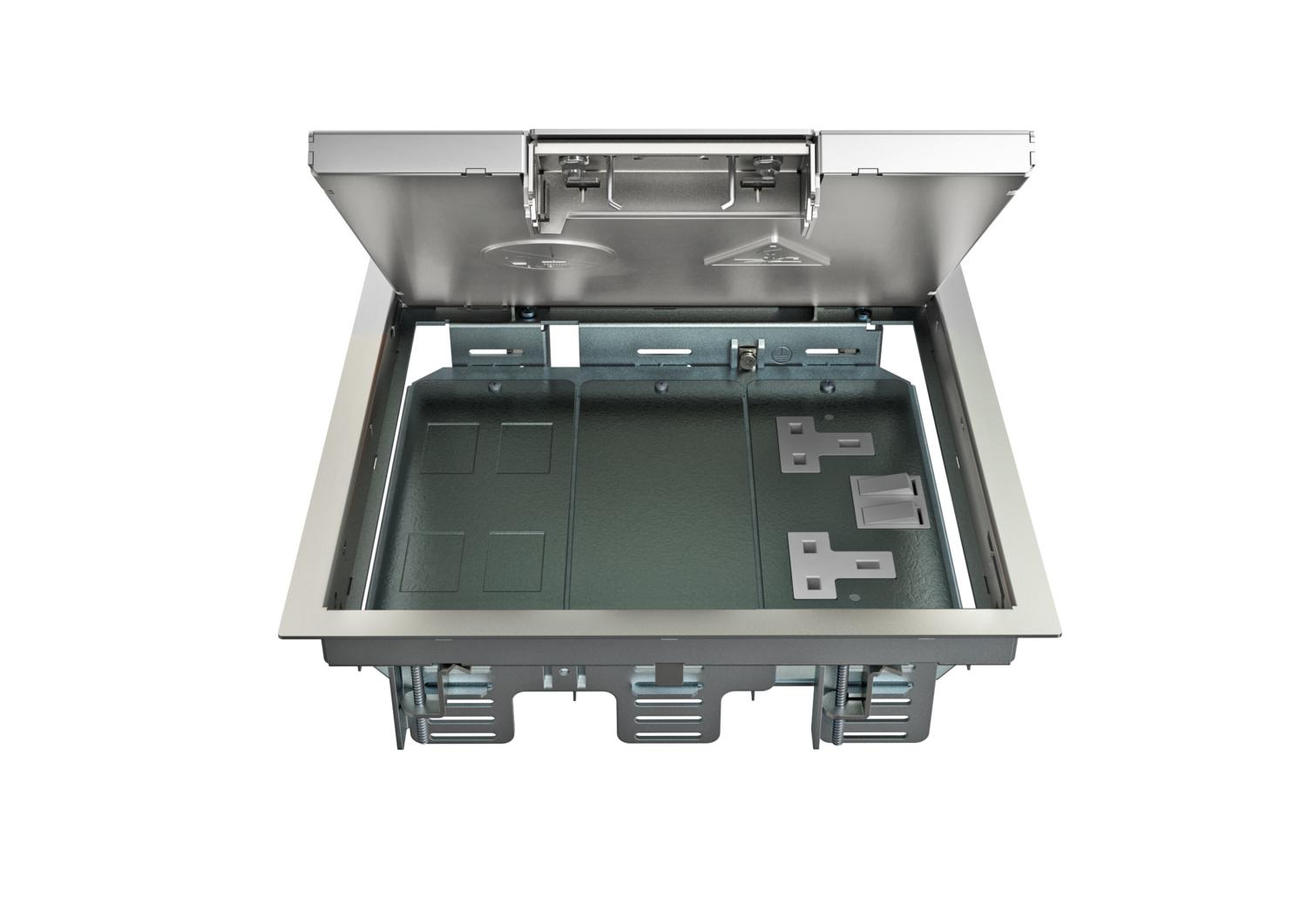

Розетковий люк з ручкою-скобою, для установки монтажного кронштейна MT9. Можна встановити накладки типу APMT5
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

IK-код ступеню захисту IK10
Вертикальне навантаження, велика площа до 5000 Н
Вертикальне навантаження, невелика площа до 3000 Н
Висота 67 mm
Довжина 265 mm
Довжина, зовнішній розмір 265 mm
Довжина, монтажний розмір 244 mm
З поглибленням для підлогового покриття так
Кількість монтажних коробок 3
Кількість пристроїв, які можна встановити 12
Конструкція квадратний
Мін. висота підлоги 78 mm
Матеріал Нержавіюча сталь 1.4301
Механізм відкривання Ручка
Можливість встановлення ущільнювача ні
Номінальний розмір монтажних основ 9
Підлоговий люк так
Підходить для вологого прибирання ні
Підходить для встановлення в підлогу так
Підходить для встановлення в фальш-підлогу так
Підходить для підлогового каналу під стяжкою так
Підходить для суцільного підлогового каналу під стяжкою ні
Посилена конструкція ні
Прибирання підлоги сухий

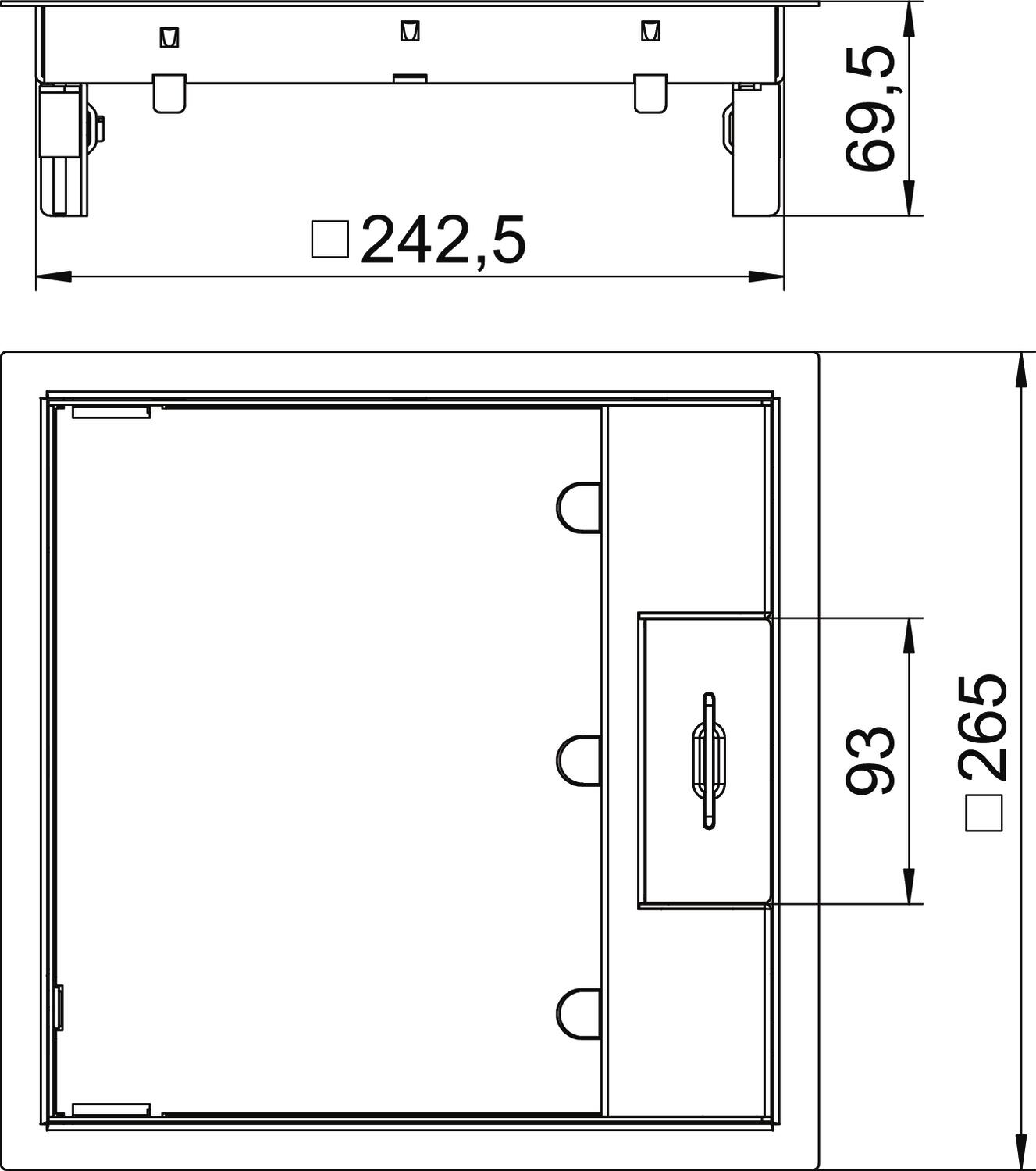

Розмір 266x266x69
Ступінь захисту (IP) при використанні IP20
Ступінь захисту (IP), коли не використовується IP40
Сумістне з підлоговими каналами так
Супорт для монтажних коробок так
Тип інсталяційної системи MT4 / GB3
Тип кабельного вводу поворотна розетка
Тип рамки Рамка захисту підлогового покриття
Товщина підлогового покриття 5 mm
Установча глибина 78 mm
Ширина 265 mm
Ширина, зовнішній розмір 265 mm
Ширина, монтажний розмір 244 mm
Усі типи

Усі типи

Тип Товщина підлогового покриття Арт. № Кількість мін. тов. од.
GES9M-2 10U 5 mm 7405371
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Рамка-адаптер для роз'ємів тип C Рамка-адаптер для роз'ємів тип C MTM 2C 7407788
1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм MTU 3 7407840
1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм UT4 45 4 7408727
1 Штука
