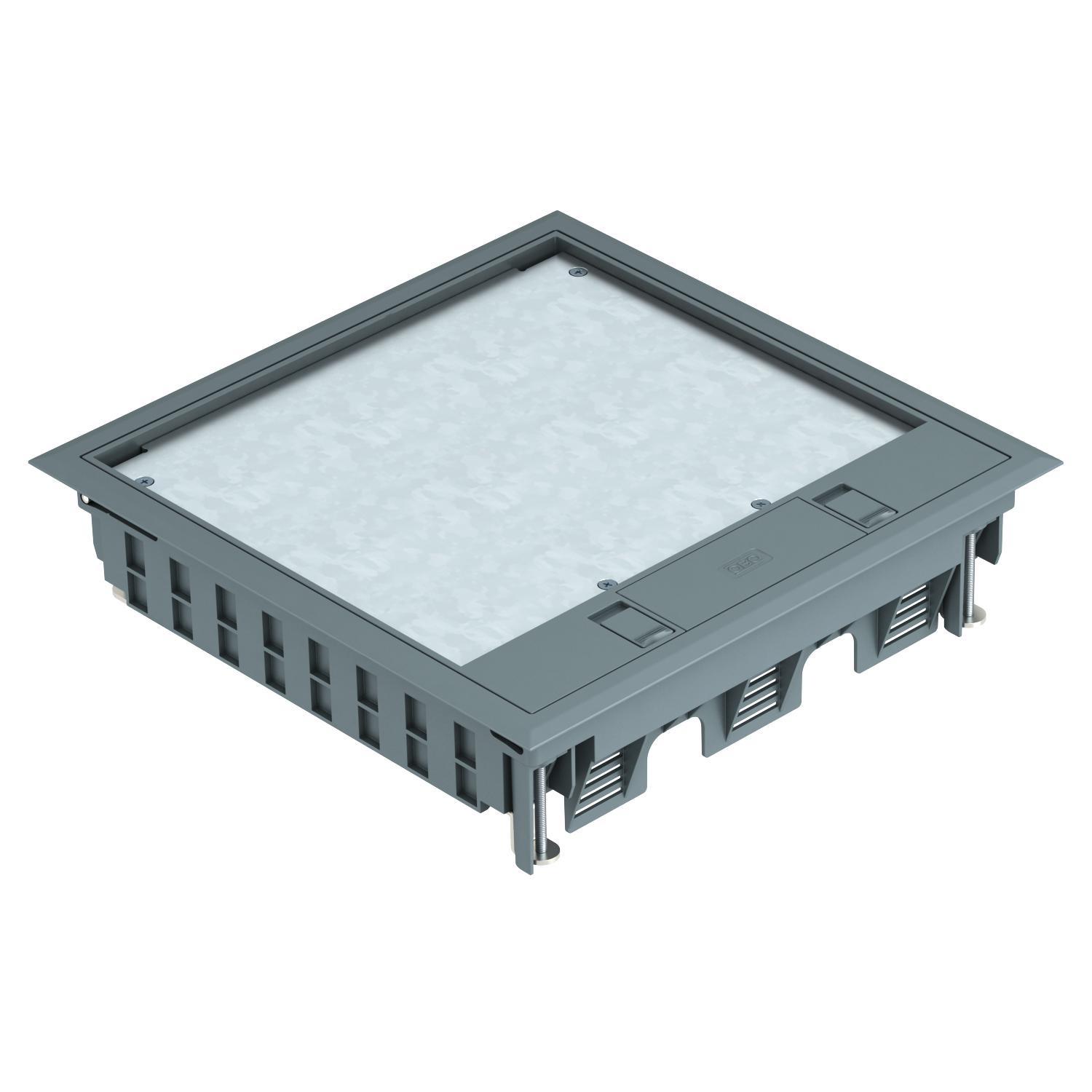

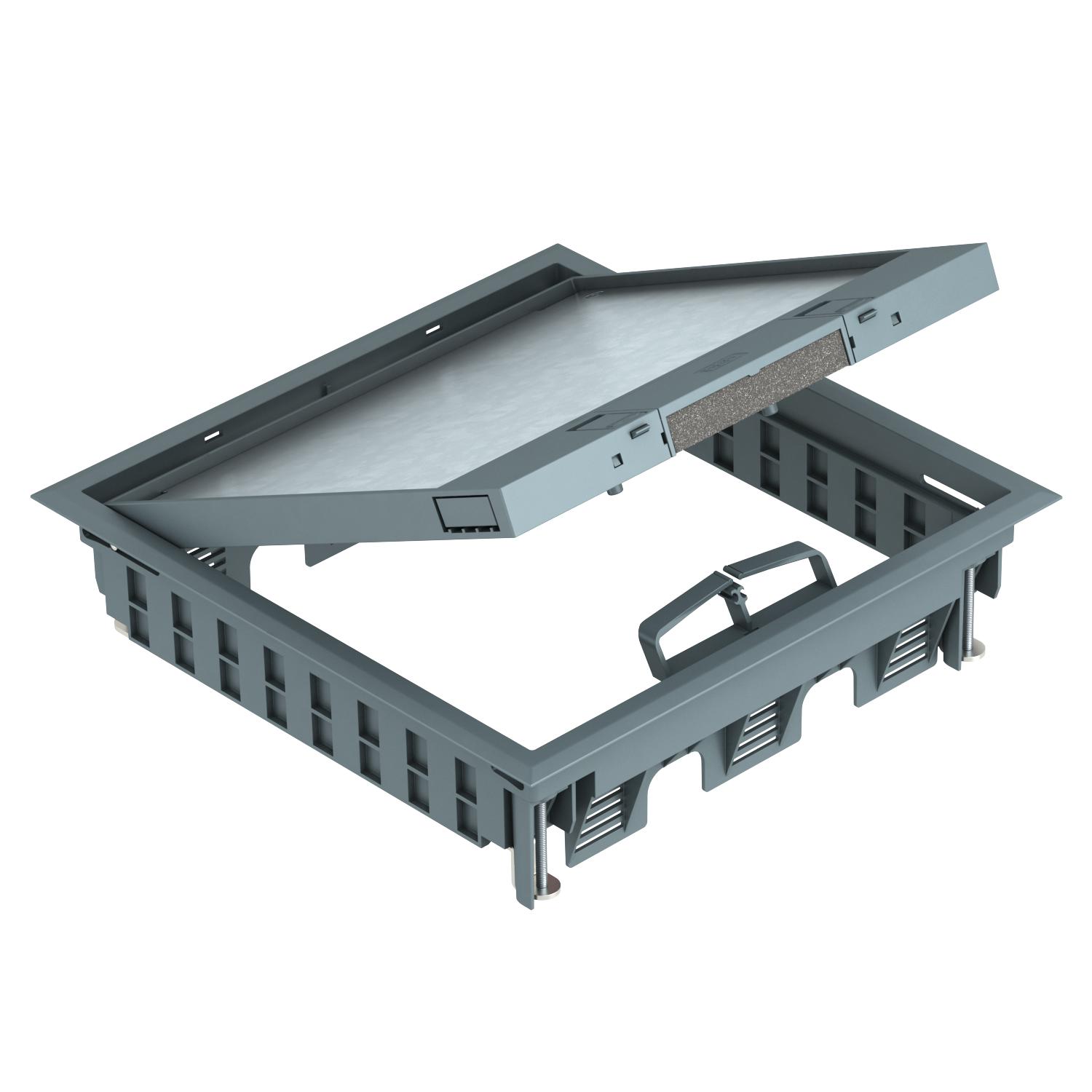

Розетковий люк GES9-3S, кришка з двома фіксаторами
Арт. № 7405083 | EAN 4012196460540
- Опис продукту
-
Опис продуктуПідлоговий розетковий люк, кришка з двома фіксаторами, для встановлення до 12 окремих пристроїв Modul 45 у 3 універсальних супортах UT4. Інсталяція в системах підлогових каналів та цементних підлогах у приміщенні.
Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.
Вставка пристрою з фіксатором, 3-позиційна, для установки монтажного кронштейна MT9. Можна встановити накладки типу APMT5
Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.
-
- Технічні дані
-
Технічні дані

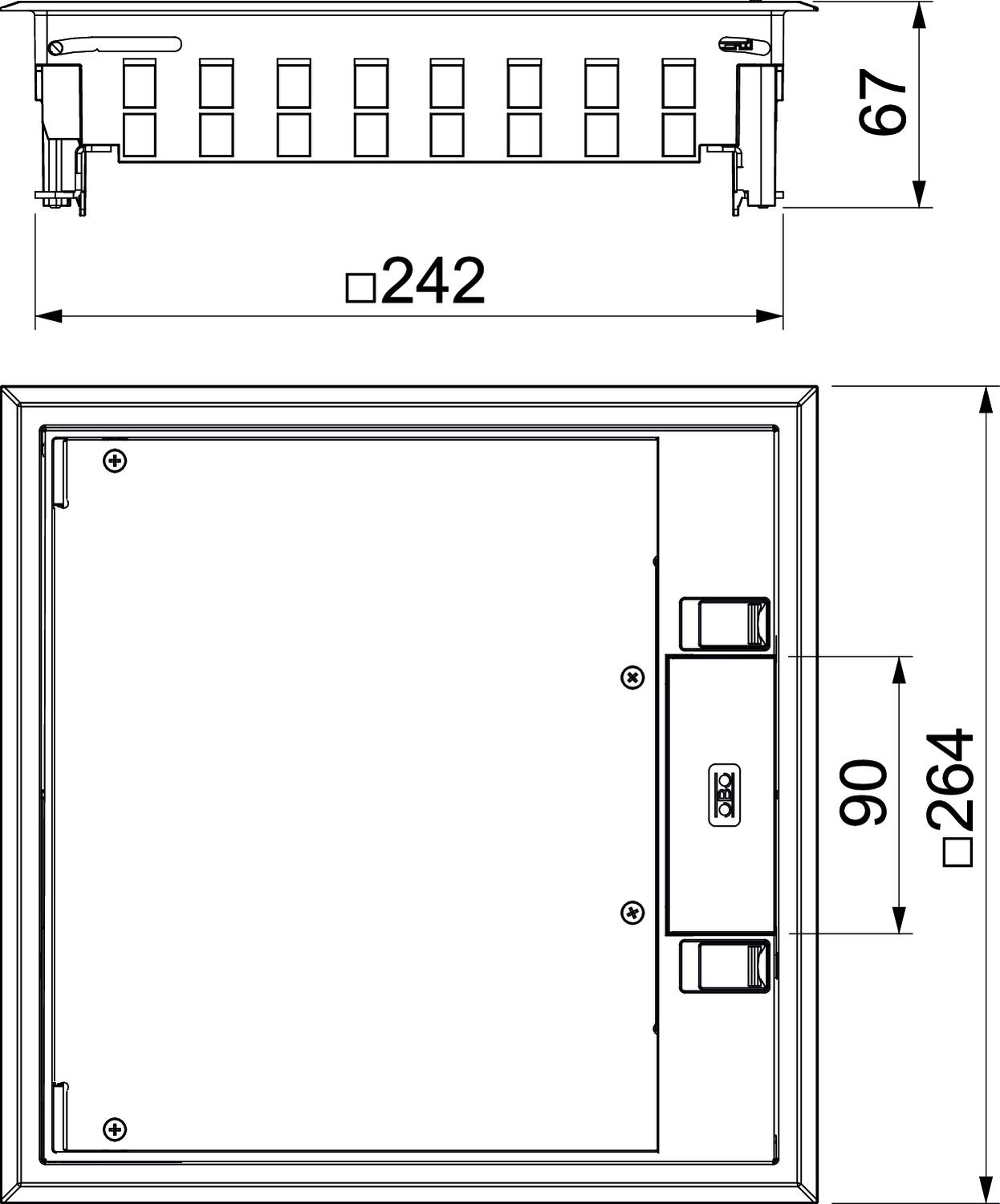

IK-код ступеню захисту IK08 Вертикальне навантаження, велика площа до 5000 Н Вертикальне навантаження, невелика площа до 3000 Н Висота 67 mm Вуглецевий слід CO₂ (GWP) від колиски до воріт 5,6112 кг CO₂e / 1 Шт. Довжина 264 mm Довжина, зовнішній розмір 264 mm Довжина, монтажний розмір 244 mm Дозволи VDE З поглибленням для підлогового покриття так Кількість монтажних коробок 3 Кількість пристроїв, які можна встановити 12 Колір залізно-сірний; RAL 7011 Конструкція квадратний Мін. висота монолітної підлоги 73 mm Мін. висота підлоги 73 mm Матеріал Поліамід Механізм відкривання Фіксуючий повзунок Можливість встановлення ущільнювача ні Номінальний розмір монтажних основ 9 Підлоговий люк так Підходить для вологого прибирання ні Підходить для встановлення в підлогу так Підходить для встановлення в фальш-підлогу так Підходить для підлогового каналу під стяжкою так Підходить для суцільного підлогового каналу під стяжкою ні Посилена конструкція ні Прибирання підлоги сухий Розмір 264x264x67 Розмір h 73 mm Ступінь захисту (IP) при використанні IP20 Ступінь захисту (IP), коли не використовується IP40 Сумістне з підлоговими каналами так Супорт для монтажних коробок так Тип інсталяційної системи UT4 Тип кабельного вводу поворотна розетка Тип рамки Рамка захисту підлогового покриття Товщина підлогового покриття 5 mm Установча глибина 73 mm Ширина 264 mm Ширина, зовнішній розмір 264 mm Ширина, монтажний розмір 244 mm - Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Рамка-адаптер для роз'ємів тип C
MTM 2C 7407788 1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм
MTU 3 7407840 1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм
UT4 45 4 7408727 1 Штука - Завантаження
-
Технічний паспорт GES9-3S U 7011 / 7405083 , 0.25MB , pdfКаталог Каталог , 42.28MB , pdfДекларація відповідності ЄС GES9-3S U 7011 / 7405083 , 0.10MB , pdfДозвіл на використання відповідних символів Дозвіл на використання відповідних символів , 0.12MB , pdfПосібник із монтажу Посібник із монтажу , 0.04MB , pdf
