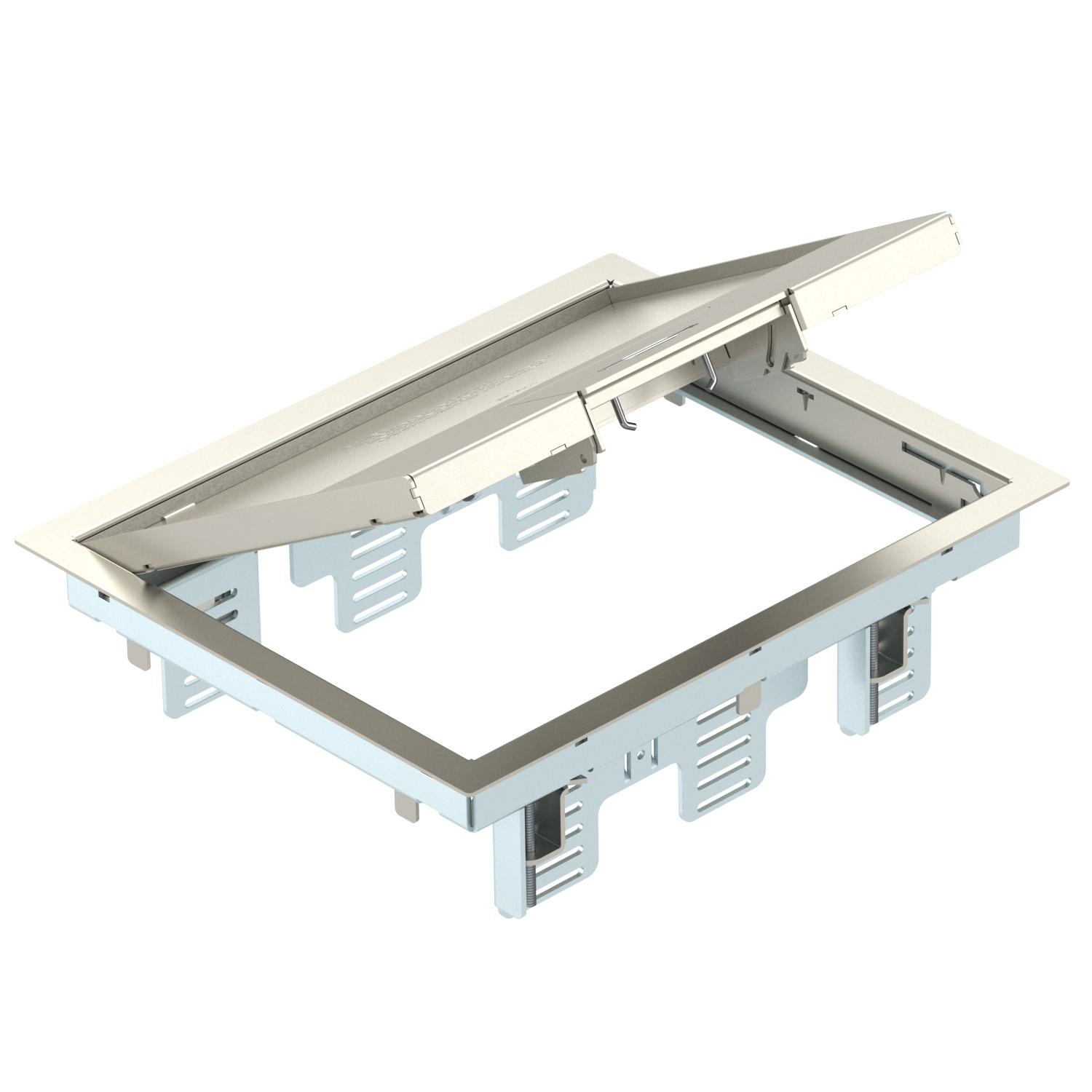

Розетковий люк GES6M-2 з ручкою-скобою

Арт. № 7405299 | EAN 4012196028733

7405299 / GES6M-2 10U
5 mm
Опис продукту
Опис продукту
Розетковий люк з ручкою-скобою для встановлення до 9 окремих пристроїв Modul 45 у 3 універсальних супортах UT3. Використання в підлогах приміщень.

Фіксатори супортів з оцинкованої листової сталі


Вставка пристрою з ручкою, 3-позиційна, для установки монтажного кронштейна MT6. Можна встановити 3 накладки типу APMT2.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

IK-код ступеню захисту IK10
Вертикальне навантаження, велика площа до 5000 Н
Вертикальне навантаження, невелика площа до 3000 Н
Довжина 274 mm
Довжина, зовнішній розмір 274 mm
Довжина, монтажний розмір 253 mm
З поглибленням для підлогового покриття так
Кількість монтажних коробок 3
Кількість пристроїв, які можна встановити 9
Конструкція прямокутний
Мін. висота підлоги 78 mm
Матеріал Нержавіюча сталь 1.4301
Механізм відкривання Ручка
Можливість встановлення ущільнювача ні
Номінальний розмір монтажних основ 6
Підлоговий люк так
Підходить для вологого прибирання ні
Підходить для встановлення в підлогу так
Підходить для встановлення в фальш-підлогу так
Підходить для підлогового каналу під стяжкою так
Підходить для суцільного підлогового каналу під стяжкою ні
Посилена конструкція ні
Прибирання підлоги сухий

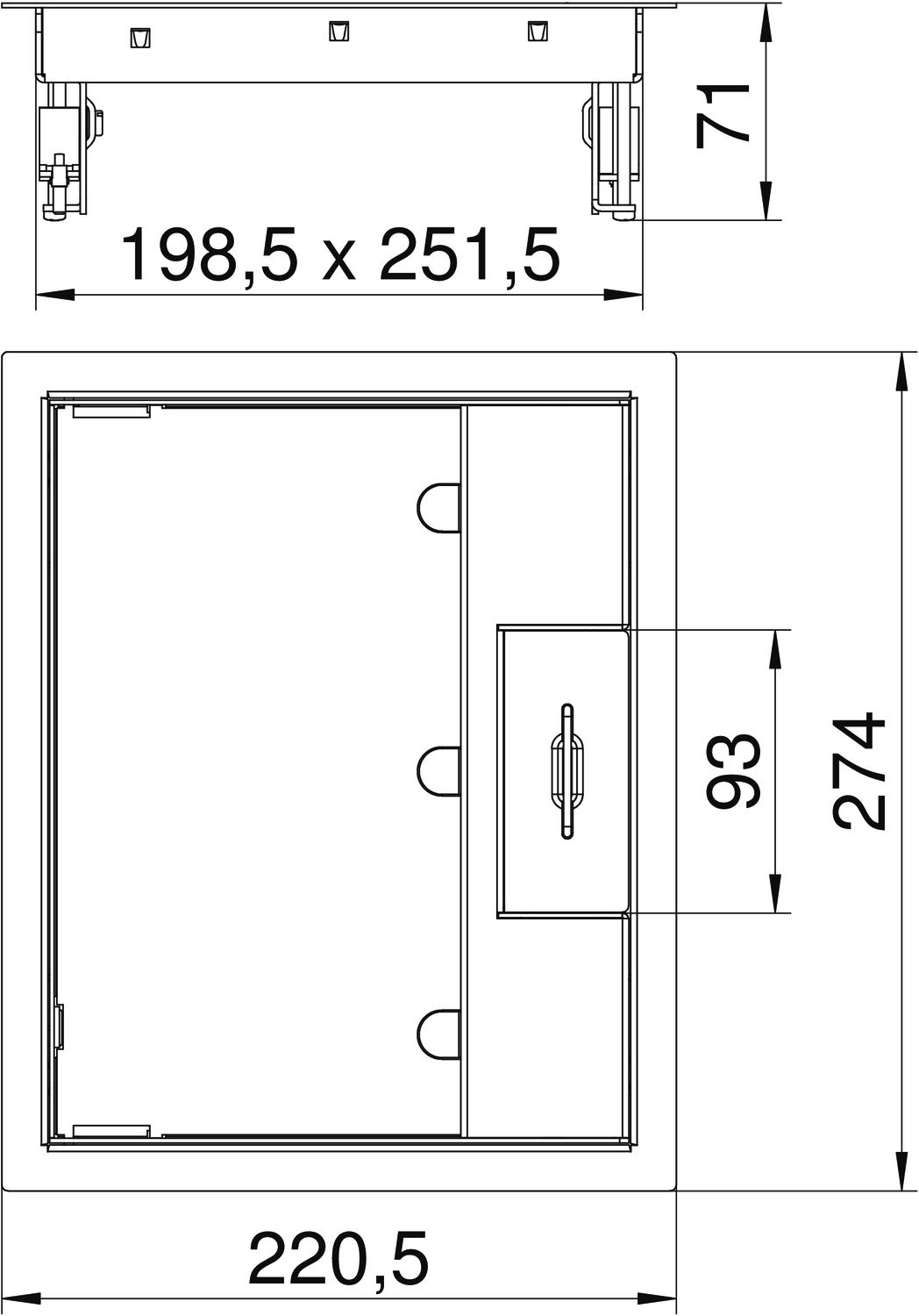

Розмір 274x221x70
Ступінь захисту (IP) при використанні IP20
Ступінь захисту (IP), коли не використовується IP40
Сумістне з підлоговими каналами так
Супорт для монтажних коробок так
Тип інсталяційної системи MT3 / GB2
Тип кабельного вводу поворотна розетка

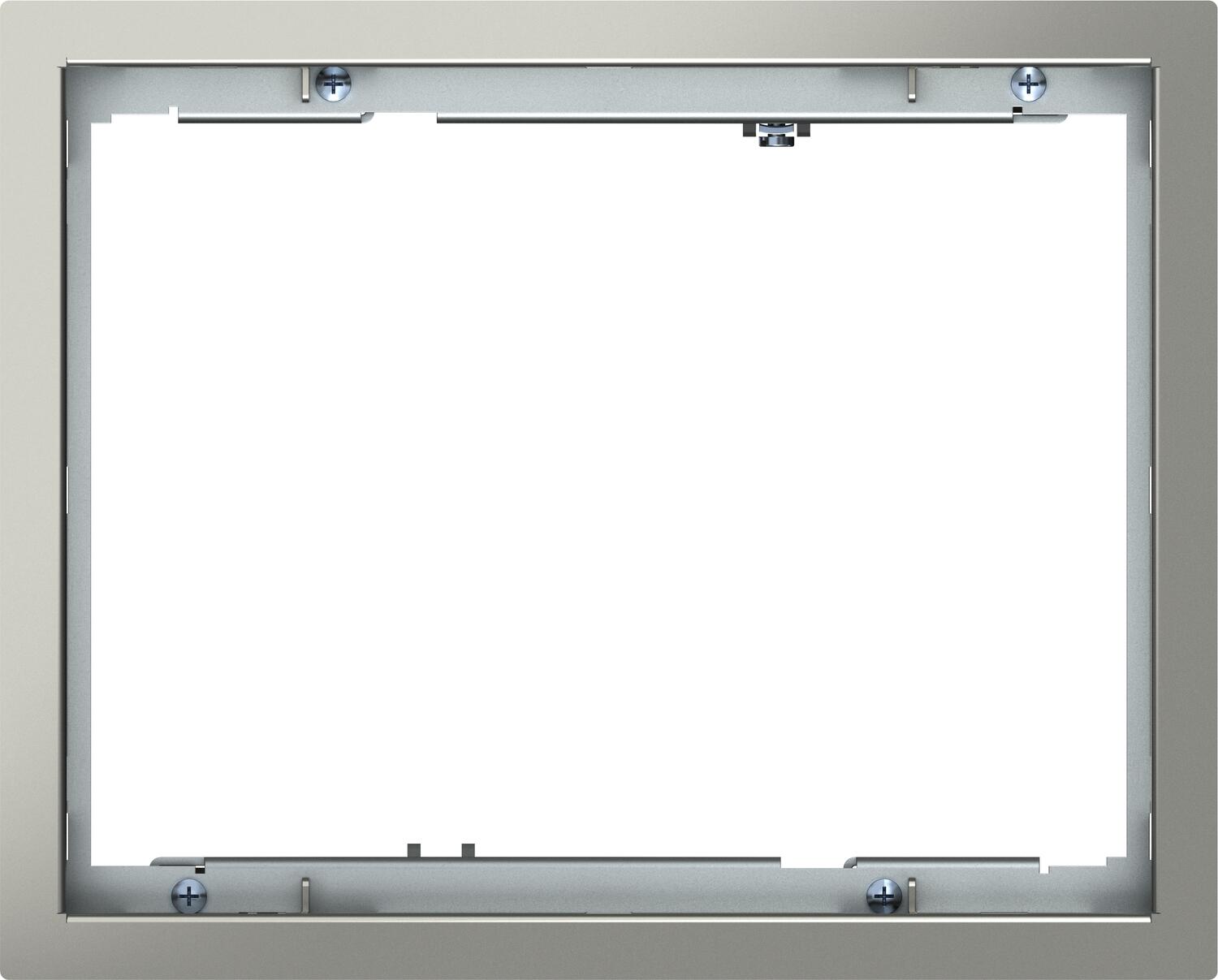

Тип рамки Рамка захисту підлогового покриття
Товщина підлогового покриття 5 mm
Установча глибина 78 mm
Ширина 220,5 mm
Ширина, зовнішній розмір 220,5 mm
Ширина, монтажний розмір 200 mm
Усі типи

Усі типи

Тип Товщина підлогового покриття Арт. № Кількість мін. тов. од.
GES6M-2 10U 5 mm 7405299
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Рамка-адаптер для роз'ємів тип C Рамка-адаптер для роз'ємів тип C MTM 2C 7407788
1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм MTU 2 7407836
1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм UT3 45 3 7408723
1 Штука
