Розетка з електронікою для порожнистої стіни HW 61, герметична

Арт. № 2003826 | EAN 4012196865499

2003826 / HE 61-DV-L
61 mm
68 mm
20/25 mm
14
Опис продукту
Опис продукту
Електронний блок для порожнистих стін із мембранними вводами, кришкою та перегородкою, для використання в порожнистих стінах із монтажною глибиною не менше ніж 61 мм та товщиною панелі 5–40 мм.
• 6 гвинтових виступів
• Приладові гвинти, клемні накладки
• 4 комбіновані введення труби Ø 20 і 25 мм
• 4 введення для кабелів NYM 3 x 1,5 мм
• 2 введення для кабелів NYM 3 x 2,5 мм² або 5 x 1,5 мм²
• 2 введення для кабелів NYM 5 x 2,5 мм² або 7 x 1,5 мм²
• Герметичне підключення до розеток інших пристроїв через штуцери типу ZH 11-V
Перевірено згідно з DIN EN 60670-1, DIN EN 60670-22 та DIN 49073-1.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • без галогену; без хлору, фтору та брому
  • температура займання 850 °C
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Ступінь захисту IP 30
  • Номінальний перетин 1,5–2,5 мм²
  • Номінальна напруга 400 В
  • Діаметр 68 мм
Технічні дані

Технічні дані

Із гвинтами так
Відстань між гвинтами для приладів 61 mm
Вводи для проводів низької напруги 2
Виміряна напруга 400 V
Висота 61 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,2966 кг CO₂e / 1 Шт.
Герметичні так
Діаметр отвору фрези 68 mm
Для труби діаметром 20/25 mm
Довжина 142 mm
Закріплення кришки що фіксується
Кількість введень 14
Кількість вставок 2
Кабельні вводи 3 x 1,5 мм² 4
Кабельні вводи 3 x 2,5 мм²/5 x 1,5 мм² 2
Кабельні вводи 5 x 2,5 мм²/7 x 1,5 мм² 2
Колір жовтогарячий/сірий
Комбіноване виконання Ø 20/25 мм 4
Кріплення пристроїв Болты
Кришка жовтогарячий
Мін. номінальний перетин 1,5 mm²
Макс. номінальний перетин 2,5 mm²
Матеріал Поліпропілен/термопластичний еластомер
Не містить галогенів так
не підтримує горіння згідно з VDE 0471/IEC 60695-2-11, контрольна температура 850 °C
Підходить для мін. ширини пластини 5 mm
Підходить для макс. ширини пластини 40 mm
Рівень захисту IP30

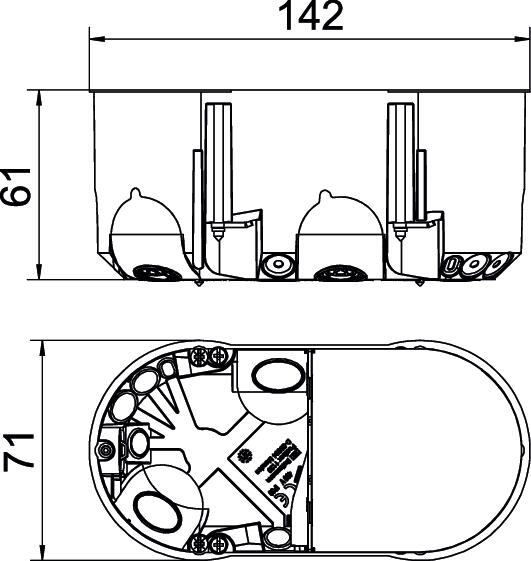

Розмір 142x71
Тип вводу в корпус Ввідна мембрана
Ударовідпорний так
Форма овальний
Ширина 71 mm
Штуцери З'єднувач
Усі типи

Усі типи

Тип Висота Діаметр отвору фрези Для труби діаметром Кількість введень Арт. № Кількість мін. тов. од.
HE 61-DV-L 61 mm 68 mm 20/25 mm 14 2003826
10 Штука
