Ревізійна касетна рамка RKRNUZD3, нержавіюча сталь 94 | 25 | | R7

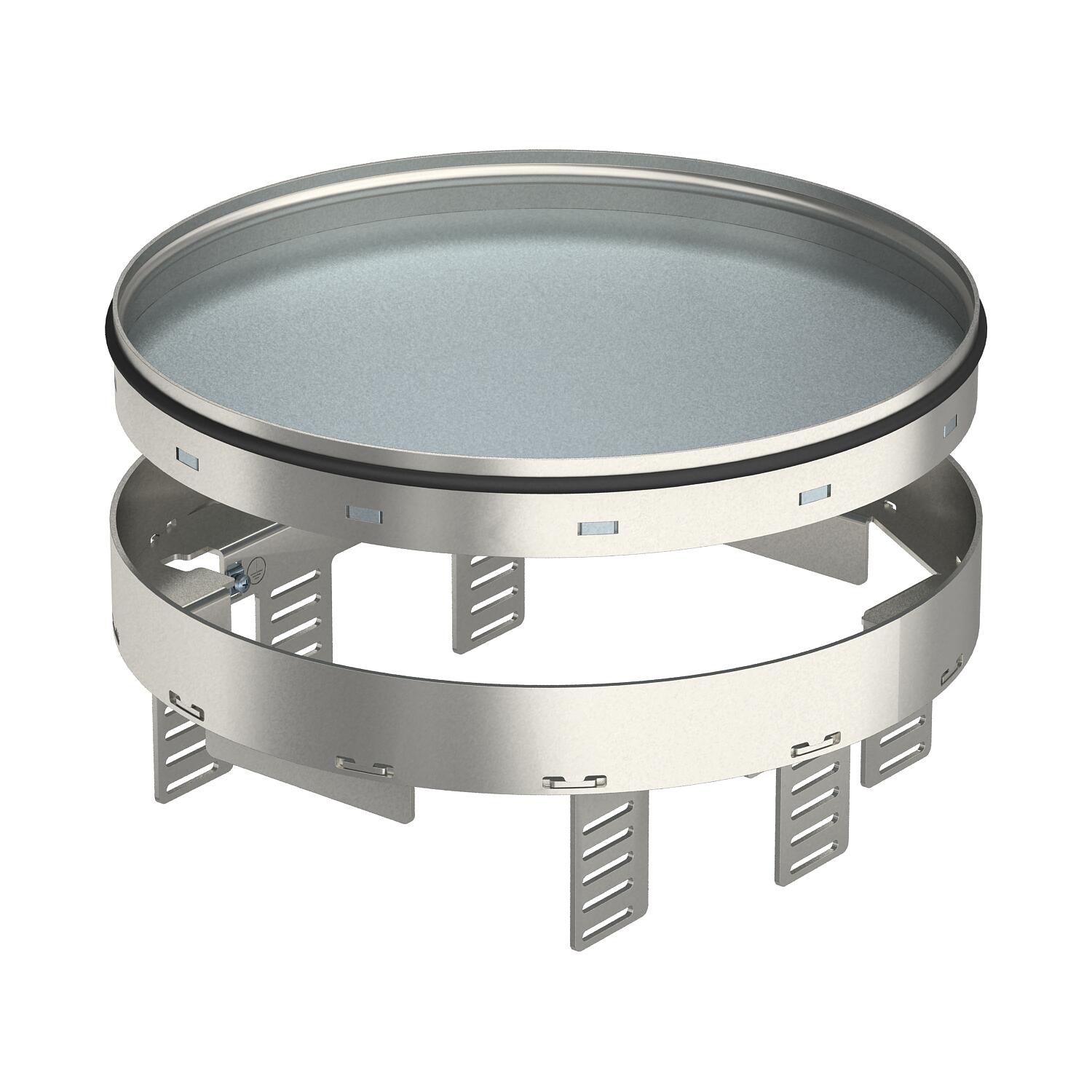

Ревізійна касетна рамка RKRNUZD3, нержавіюча сталь

Арт. № 7409150 | EAN 4012195868620

Арт. № / Тип	7409150 / RKRN2UZD3R7VS25

Мін. висота підлоги	94 mm

Товщина підлогового покриття	25 mm

Номінальний розмір монтажних основ	R7

Опис продукту

Опис продукту

Кругла ревізійна касетна рамка без підлогових кріплень номінального розміру R7 для встановлення в приміщеннях з сухим типом прибирання в монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо) в алюмінієвому каркасному профілі підлогових коробів. Підходить тільки для гладких підлогових покриттів.
Ревізійна касетна рамка. Можна встановити 2 накладки APMT2 і одну APMT5. Для установки 2 універсальних супортів UT3 та одного UT4, для 10 пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 3000 Н
Вертикальне навантаження, невелика площа	до 2500 Н

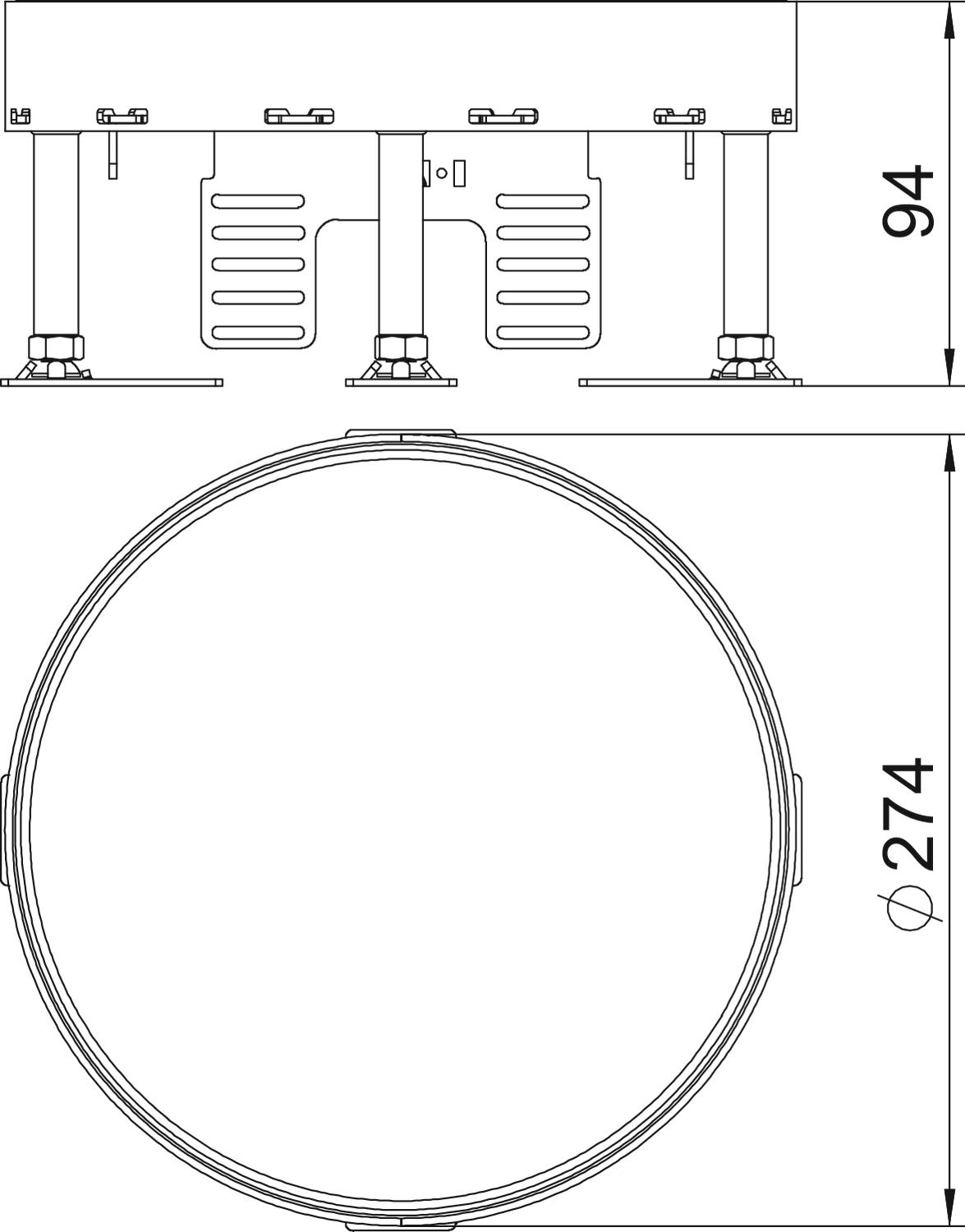

Висота	94 mm
Довжина	274 mm
Дозволи	VDE

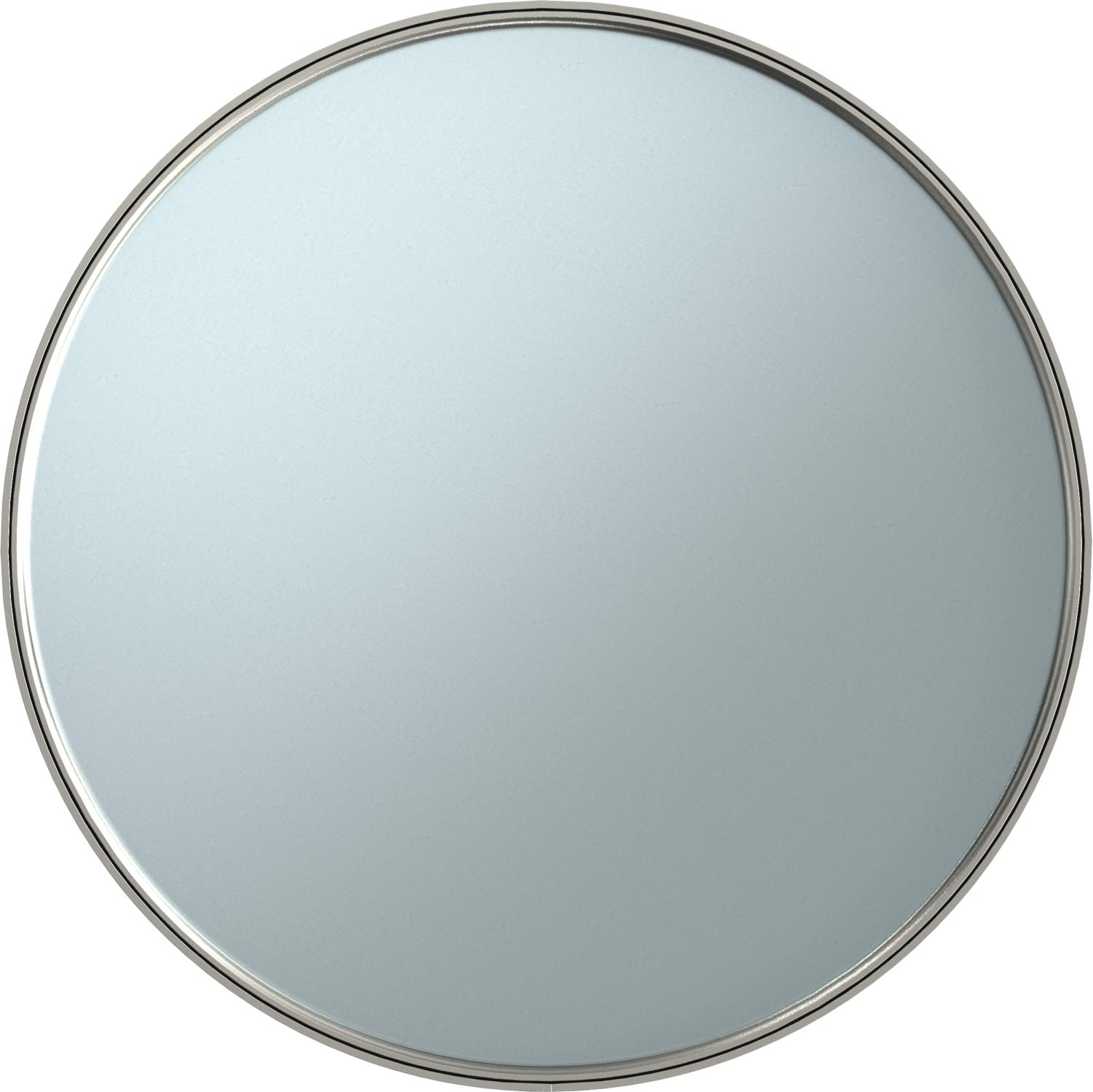

Конструкція	круглий
Мін. висота підлоги	94 mm
Матеріал	Нержавіюча сталь 1.4301
Монтажний діаметр	275
Номінальний розмір монтажних основ	R7

Підходить для встановлення в підлогу	ні
Підходить для встановлення в фальш-підлогу	ні
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	Ø275mm
Ступінь захисту (IP) при використанні	IP00
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT3 / UT4
Товщина підлогового покриття	25 mm
Установча глибина	104 mm
Ширина	274 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKRN2UZD3R7VS25	94 mm	25 mm	R7	7409150	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм	MTU 2	7407836	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм	UT3 45 3	7408723	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD350-3 для круглої касетної рамки	NW 350-3 RK	7410556	Штука	1 Штука
