Ревізійна касетна рамка RKNUZD3, нержавіюча сталь | 105 | 20 | 90 | 9

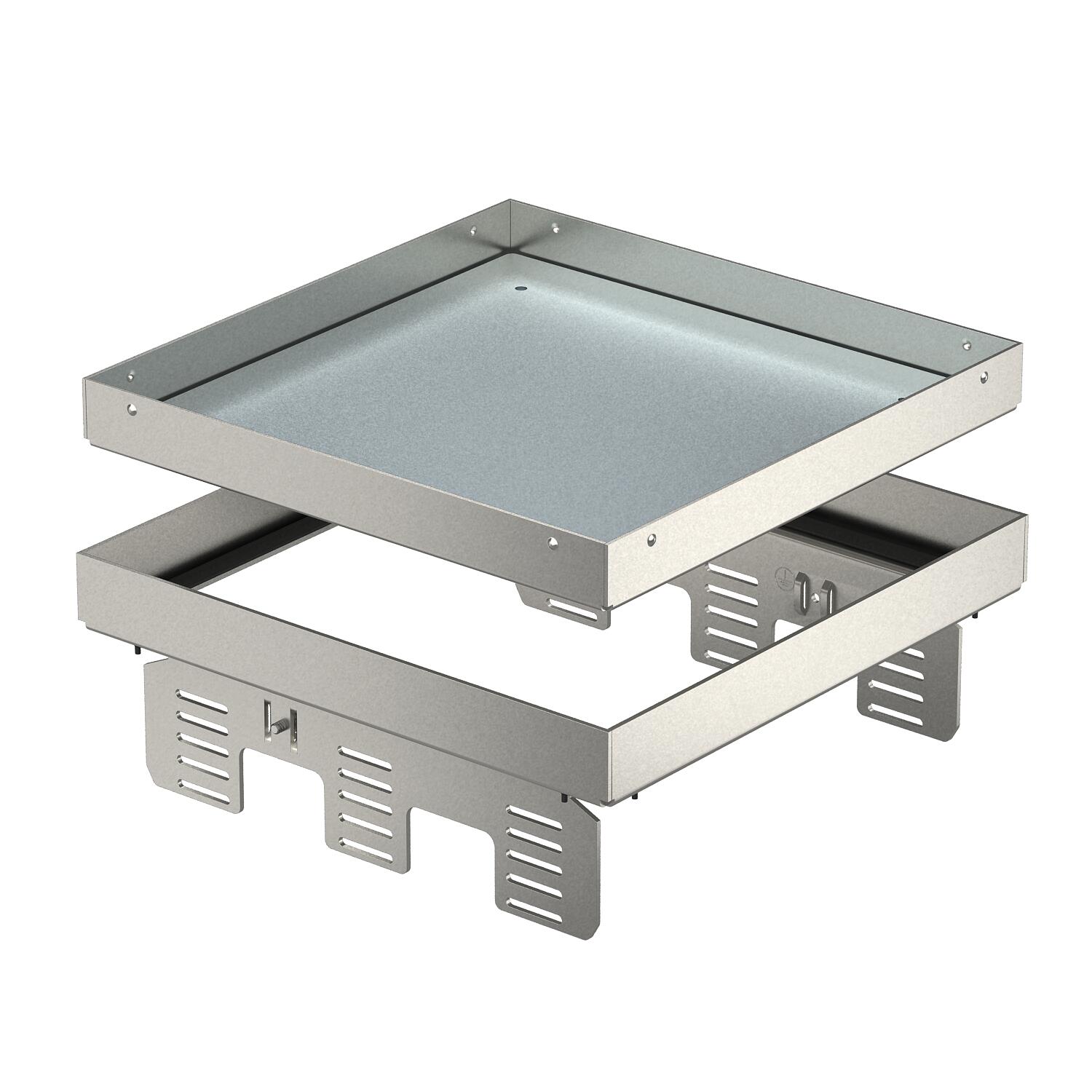

Ревізійна касетна рамка RKNUZD3, нержавіюча сталь

Арт. № 7409066 | EAN 4012195868088

Арт. № / Тип

Мін. висота підлоги

Товщина підлогового покриття

Розмір h

Номінальний розмір монтажних основ	9

Опис продукту

Опис продукту

Ревізійна касетна рамка без підлогових кріплень номінального розміру 9 для встановлення в сухих або вологоочищених підлогах у приміщенні в монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо) в алюмінієвому каркасному профілі підлогових коробів. Підходить тільки для гладких підлогових покриттів.
Ревізійна касетна рамка. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Nivellierbare und vom Fußboden entkoppelte Kassette "blind" für die Herstellung einer Revisionsöffnung der Nenngröße 9 in trocken oder nass gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD250 oder UZD350, jeweils in Verbindung mit einem Montagedeckel DUG../9. Die Montage erfolgt mittels Nivellierwinkel (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen. Nur für glatte Bodenbeläge geeignet.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 10000 Н
Вертикальне навантаження, невелика площа	до 3000 Н

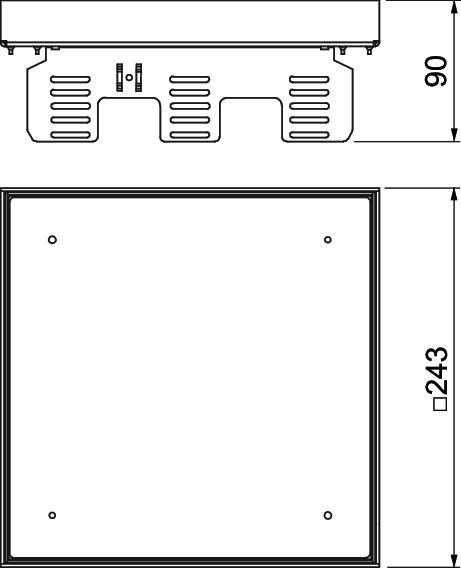

Висота	90 mm
Довжина	243 mm
Довжина, монтажний розмір	244 mm
Дозволи	VDE
Конструкція	квадратний
Мін. висота підлоги	105 mm
Матеріал	Нержавіюча сталь 1.4301
Номінальний розмір монтажних основ	9
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так

Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	243x243mm
Розмір h	90 mm
Ступінь захисту (IP) при використанні	IP00
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT4
Тип кабельного вводу	без розетки
Товщина підлогового покриття	20 mm
Установча глибина	105 mm
Ширина	243 mm
Ширина, монтажний розмір	244 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Розмір h	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Штука	1 Штука
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD250-3 для квадратної касетної рамки	NW 250-3 QK	7410540	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD350-3 для квадратної касетної рамки	NW 350-3 QK	7410544	Штука	1 Штука
