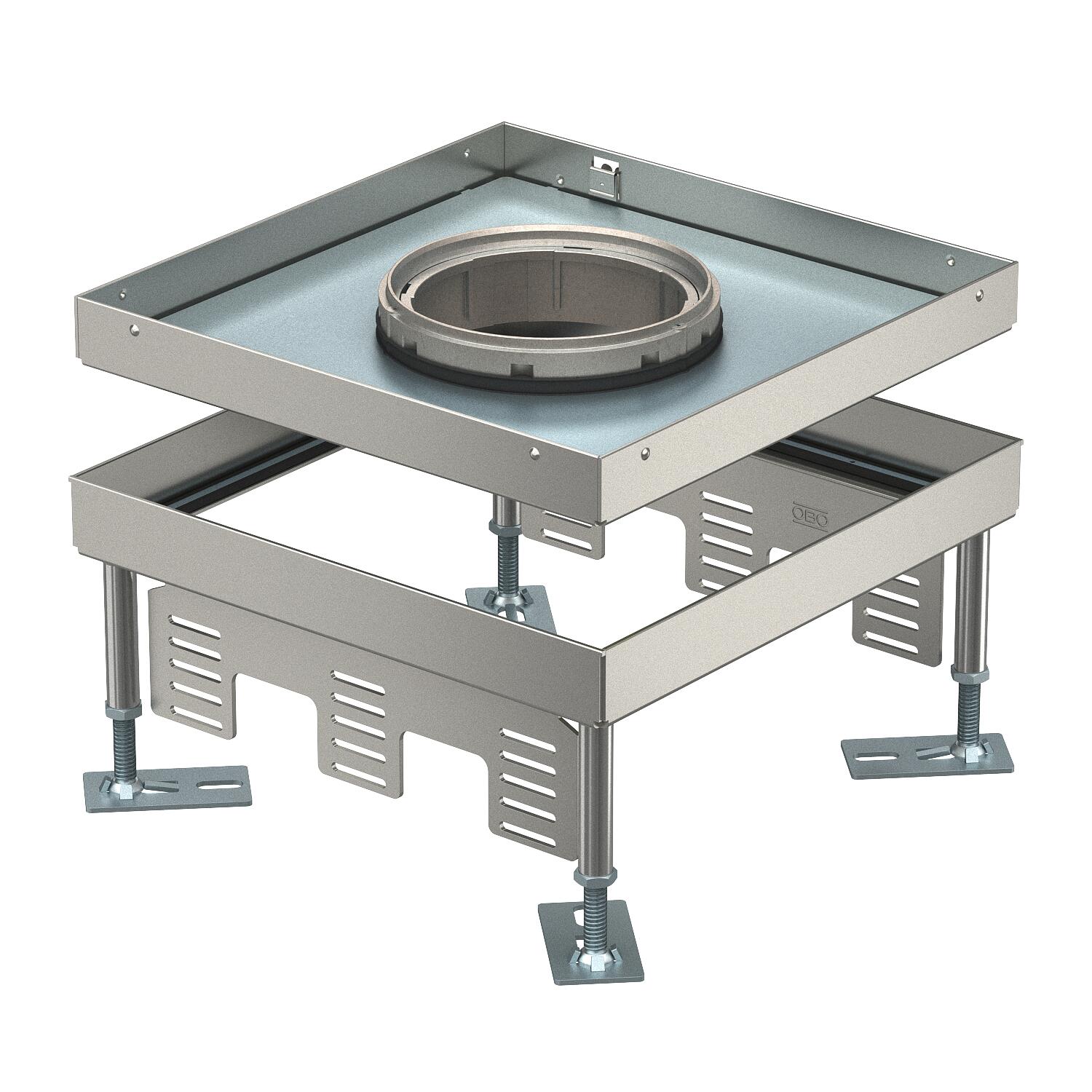

Регульована за рівнем встановлення касетна рамка з тубусним кабельним вводом, RKFN, нержавіюча сталь
Арт. № 7408980 | EAN 4012197278175
- Опис продукту
-
Опис продуктуРегульована по висоті касетна рамка номінальним розміром 9 з тубусним кабельним вводом. Встановлення у підлогах приміщення з сухим або вологим прибиранням.
Регульована по висоті касета з місцем для встановлення тубусного ввода, 3 відділення для втсановлення розеткових супортів. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Three APMT5 cover plates can be installed.
-
- Технічні дані
-
Технічні дані

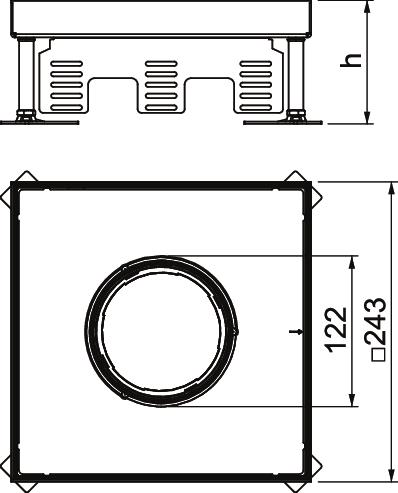

IK-код ступеню захисту IK10 від’єднувальний ні Вертикальне навантаження, велика площа до 10000 Н Вертикальне навантаження, невелика площа до 3000 Н Виріз в підлозі/монтажний отвір 244x244 Висота 105 mm Довжина 243 mm Довжина, монтажний розмір 244 mm Дозволи VDE Кількість кабельних вводів 1 Кількість пристроїв, які можна встановити 12 Кількість універсальних супортів 3 x UT4 Конструкція квадратний Мін. висота підлоги 105 mm Мін. зона згладжування 105 mm Макс. висота підлоги 150 mm Макс. зона згладжування 150 mm Матеріал Нержавіюча сталь Номінальний розмір монтажних основ 9 Підходить для встановлення в підлогу так Підходить для встановлення в фальш-підлогу так Посилена конструкція ні Прибирання підлоги вологий Розмір 243x243x100 Розмір h 105 mm Стандартний EN 50085-2-2 Ступінь захисту (IP) при використанні IP20 Ступінь захисту (IP), коли не використовується IP55 Супорт для монтажних коробок ні Тип інсталяційної системи UT4 Тип кабельного вводу Висувний тубус Товщина підлогового покриття 20 mm Установча глибина 105 mm Ширина 243 mm Ширина, монтажний розмір 244 mm - Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти
TUK2 GV 7428140 1 Штука
Кришка тубусу без ручки, для касети з рамою та касети з регулюванням висоти
TUK2 V 7428141 1 Штука
Кришка тубусу з ручкою та виїмкою, для касети з рамою та касети з регулюванням висоти
TUK2 G4 7428142 1 Штука - Завантаження
-
Технічний паспорт RKFN3 9 VS 20 / 7408980 , 0.21MB , pdfБрошура Брошура , 0.57MB , pdfКаталог Каталог , 42.28MB , pdfДекларація відповідності ЄС RKFN3 9 VS 20 / 7408980 , 0.15MB , pdfСертифікат безпеки Сертифікат безпеки , 0.05MB , pdfПосібник із використання Посібник із використання , 2.00MB , pdfДля цього товару документація для тендерів недоступна
