Регульована по висоті касетна рамка з тубусним кабельним вводом, RKFR, нержавіюча сталь 110 | 155 | 20 | | R9

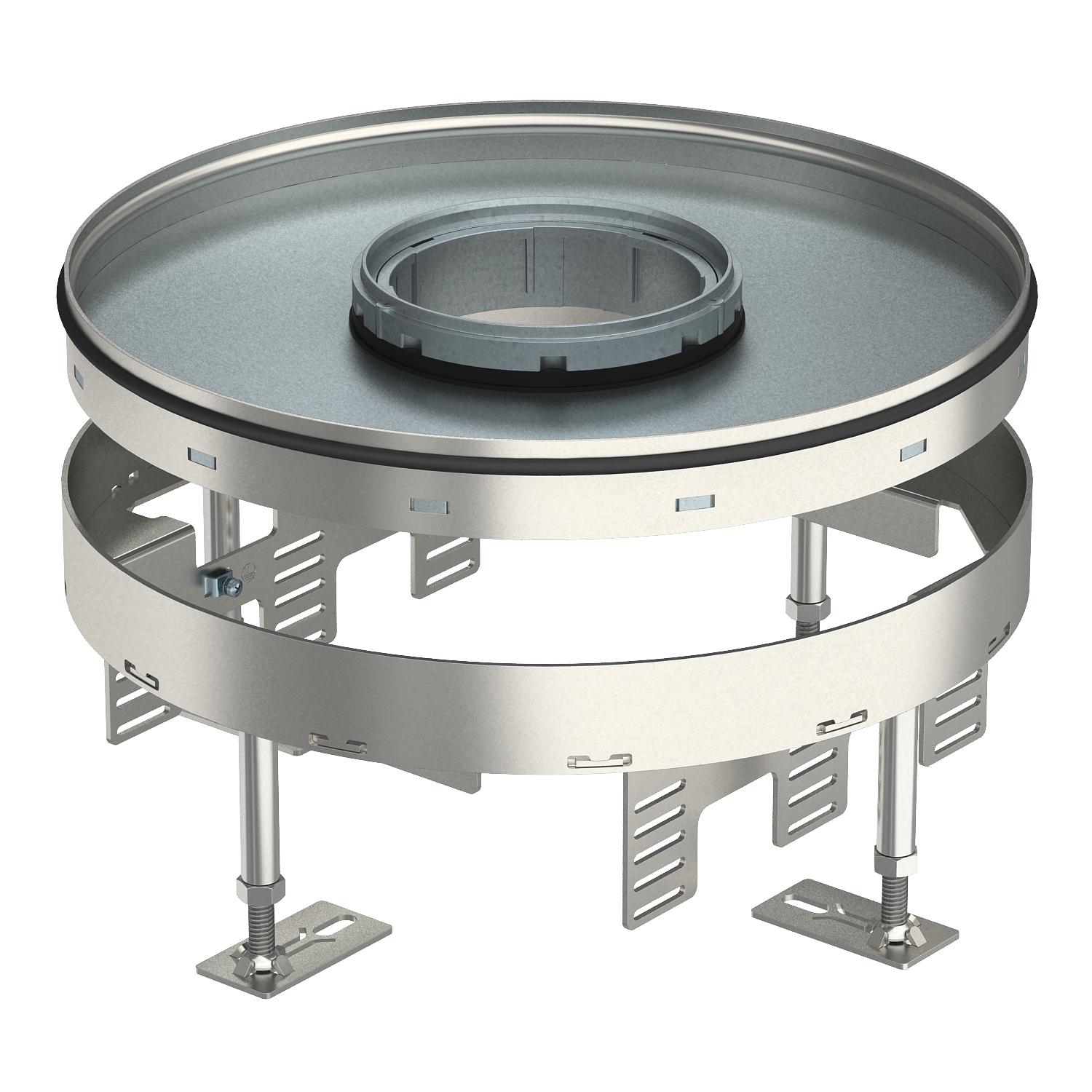

Регульована по висоті касетна рамка з тубусним кабельним вводом, RKFR, нержавіюча сталь

Арт. № 7409430 | EAN 4012195869528

Арт. № / Тип

Мін. висота підлоги	110 mm

Макс. висота підлоги	155 mm

Товщина підлогового покриття

Номінальний розмір монтажних основ	R9

Опис продукту

Опис продукту

Регульована по висоті касетна рамка номінального розміру R9 з тубусним кабельним вводом для встановлення аксесуарів у підлогах із сухим чищенням у приміщенні.

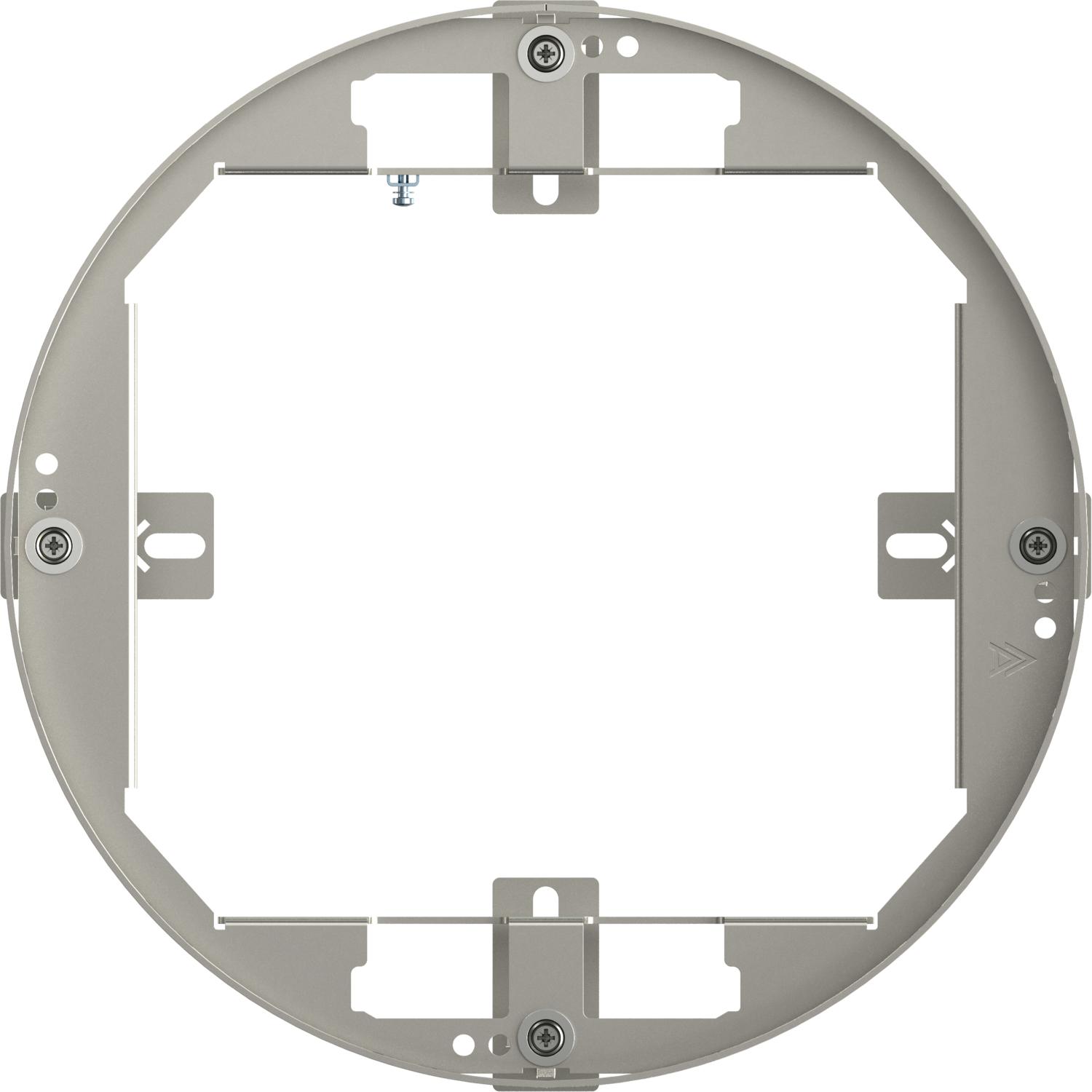

Регульована по висоті касета з місцем для встановлення тубусного ввода, 3 відділення для втсановлення розеткових супортів. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Nivellierbare runde Kassette, 3-zügig, für Tubus der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette zur Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich.

Nur passend für glatte Bodenbeläge.

Es können 3 Abdeckplatten APMT5 installiert werden.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Вертикальне навантаження, велика площа	до 5000 Н
Вертикальне навантаження, невелика площа	до 3000 Н

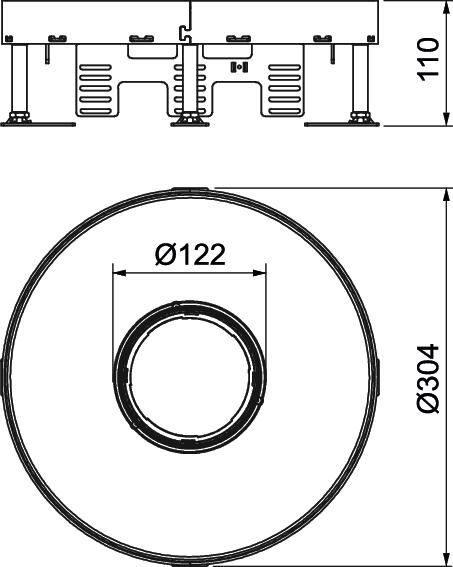

Довжина	304 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Конструкція	круглий
Мін. висота підлоги	110 mm
Мін. зона згладжування	110 mm
Макс. висота підлоги	155 mm
Макс. зона згладжування	155 mm
Матеріал	Нержавіюча сталь 1.4301

Монтажний діаметр	305
Номінальний розмір монтажних основ	R9
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	Ø305mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	20 mm
Установча глибина	110 mm
Ширина	304 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKFR2 9 V20	110 mm	155 mm	20 mm	R9	7409430	Штука	1 Штука
RKFR2 9 V25	110 mm	155 mm	25 mm	R9	7409432	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Кришка тубусу без ручки, для касети з рамою та касети з регулюванням висоти	TUK2 V	7428141	Штука	1 Штука
Кришка тубусу з ручкою та виїмкою, для касети з рамою та касети з регулюванням висоти	TUK2 G4	7428142	Штука	1 Штука
Вирівнювальний блок RKNEV2	RK NEV2 110	7405815	упаковка	1 упаковка
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
