Регульована по висоті касетна рамка з кабельним вводом, RKSRNUZD3, нержавіюча сталь 94 | 25 | | R9

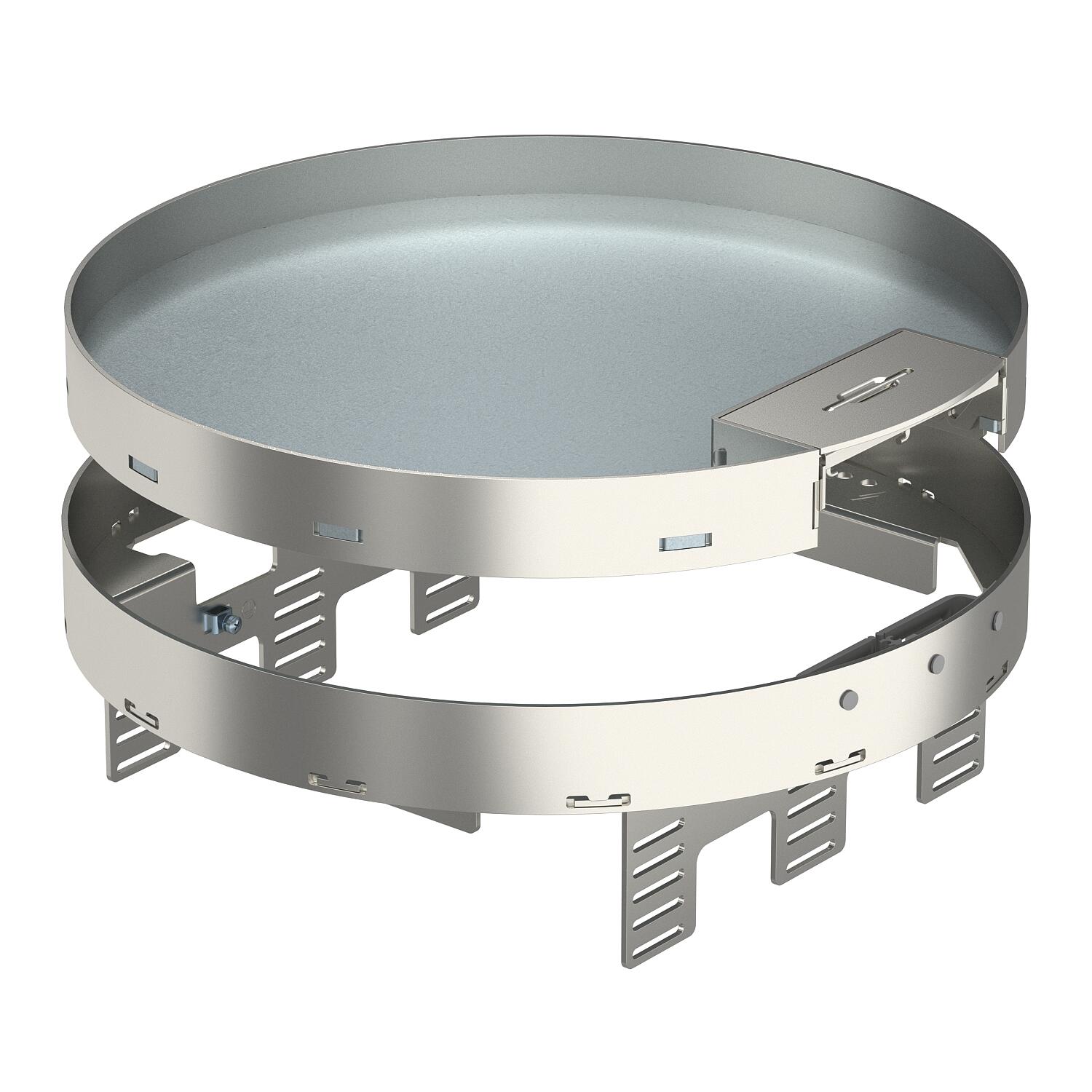

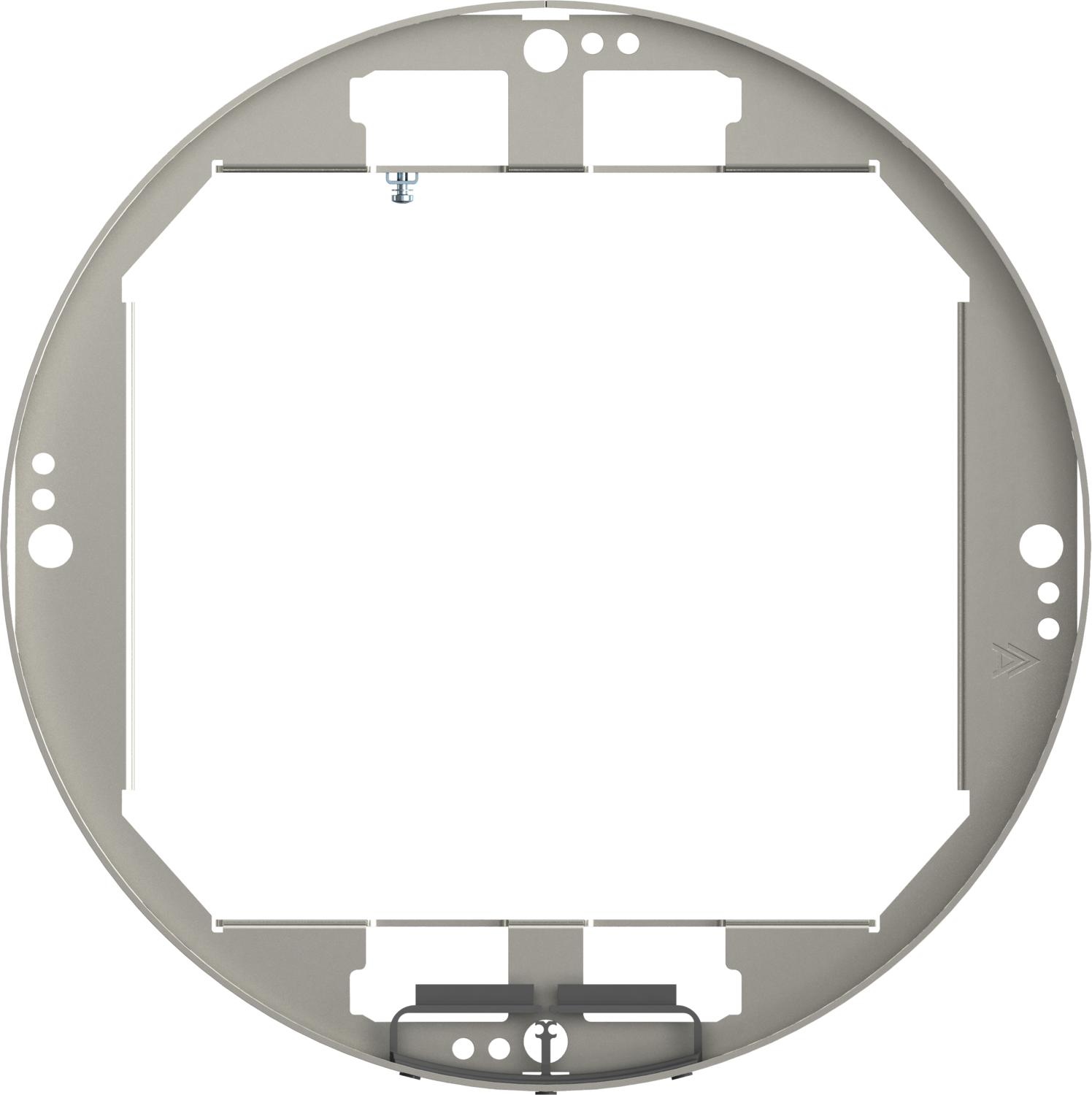

Регульована по висоті касетна рамка з кабельним вводом, RKSRNUZD3, нержавіюча сталь

Арт. № 7409310 | EAN 4012195867784

Арт. № / Тип	7409310 / RKSRN2UZD3R9VS25

Мін. висота підлоги	94 mm

Товщина підлогового покриття	25 mm

Номінальний розмір монтажних основ	R9

Опис продукту

Опис продукту

Кругла касетна рамка без підлогових кріплень номінального розміру R9 з кабельним вводом для встановлення в приміщеннях з сухим типом прибирання в монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо).
Регульована по висоті касета з місцем для встановлення 3-х розеткових супортів. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Nivellierbare und vom Fußboden entkoppelte Kassette der Nenngröße R9 mit Schnurauslass, für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD350-3 in Verbindung mit einem Montagedeckel DUG350-3R9. Die Montage erfolgt mittels Nivellierwinkeln (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen.

Nivellierbare runde Kassette 3-Zügig. Es können 3 Abdeckplatten APMT5 installiert werden.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 3000 Н
Вертикальне навантаження, невелика площа	до 2500 Н
Висота	94 mm
Довжина	304 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Конструкція	круглий
Мін. висота підлоги	94 mm
Матеріал	Нержавіюча сталь 1.4301
Монтажний діаметр	305

Номінальний розмір монтажних основ	R9
Підходить для встановлення в підлогу	ні
Підходить для встановлення в фальш-підлогу	ні
Посилена конструкція	ні
Прибирання підлоги	сухий
Розмір	Ø305mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP40
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	поворотна розетка
Товщина підлогового покриття	25 mm
Установча глибина	104 mm
Ширина	304 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKSRN2UZD3R9VS25	94 mm	25 mm	R9	7409310	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD350-3 для круглої касетної рамки	NW 350-3 RK	7410556	Штука	1 Штука
