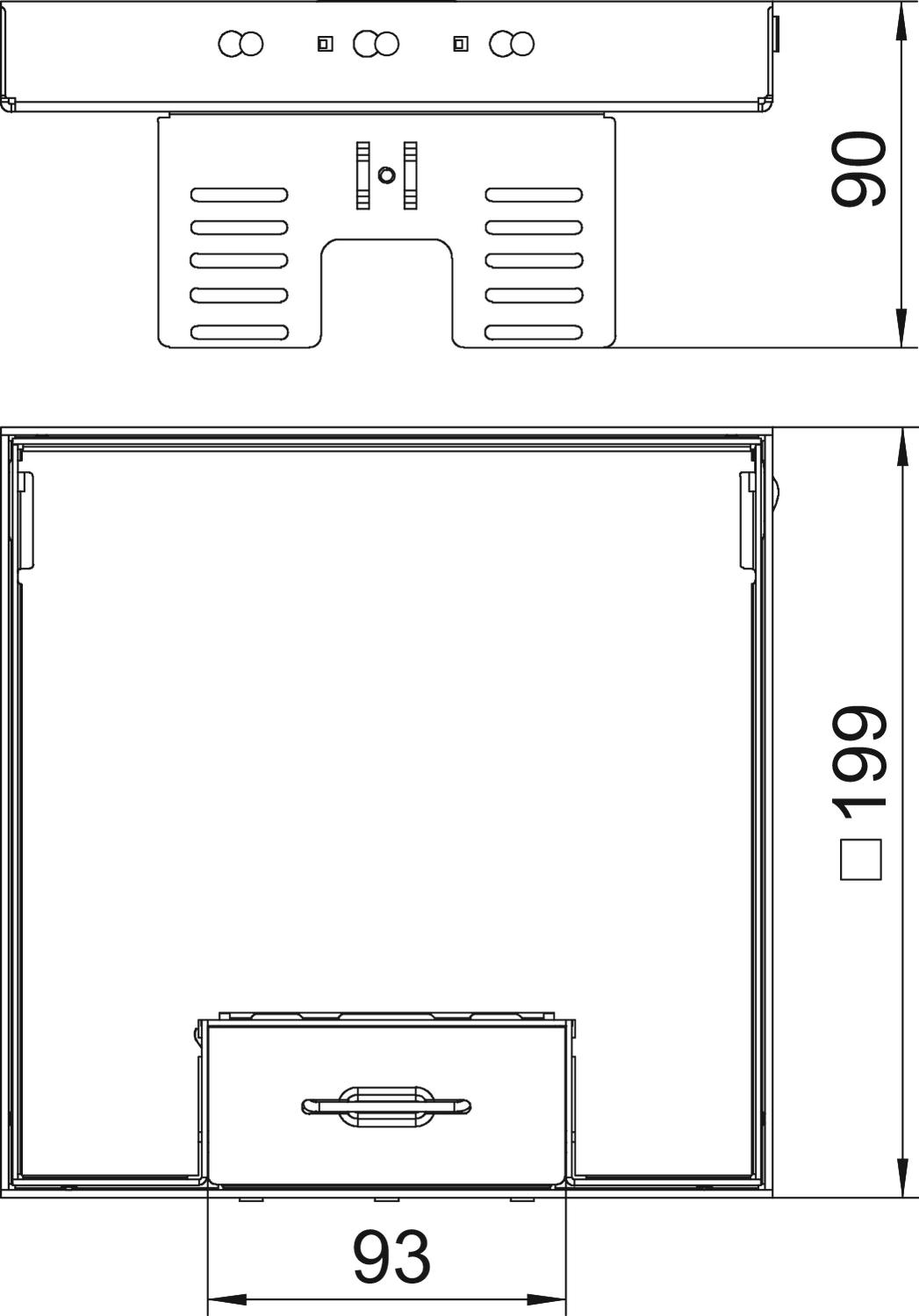

Регульована по висоті касетна рамка RKSNUZD3 з вводом для кабелів, нержавіюча сталь 105 | 90 | 20 | 4

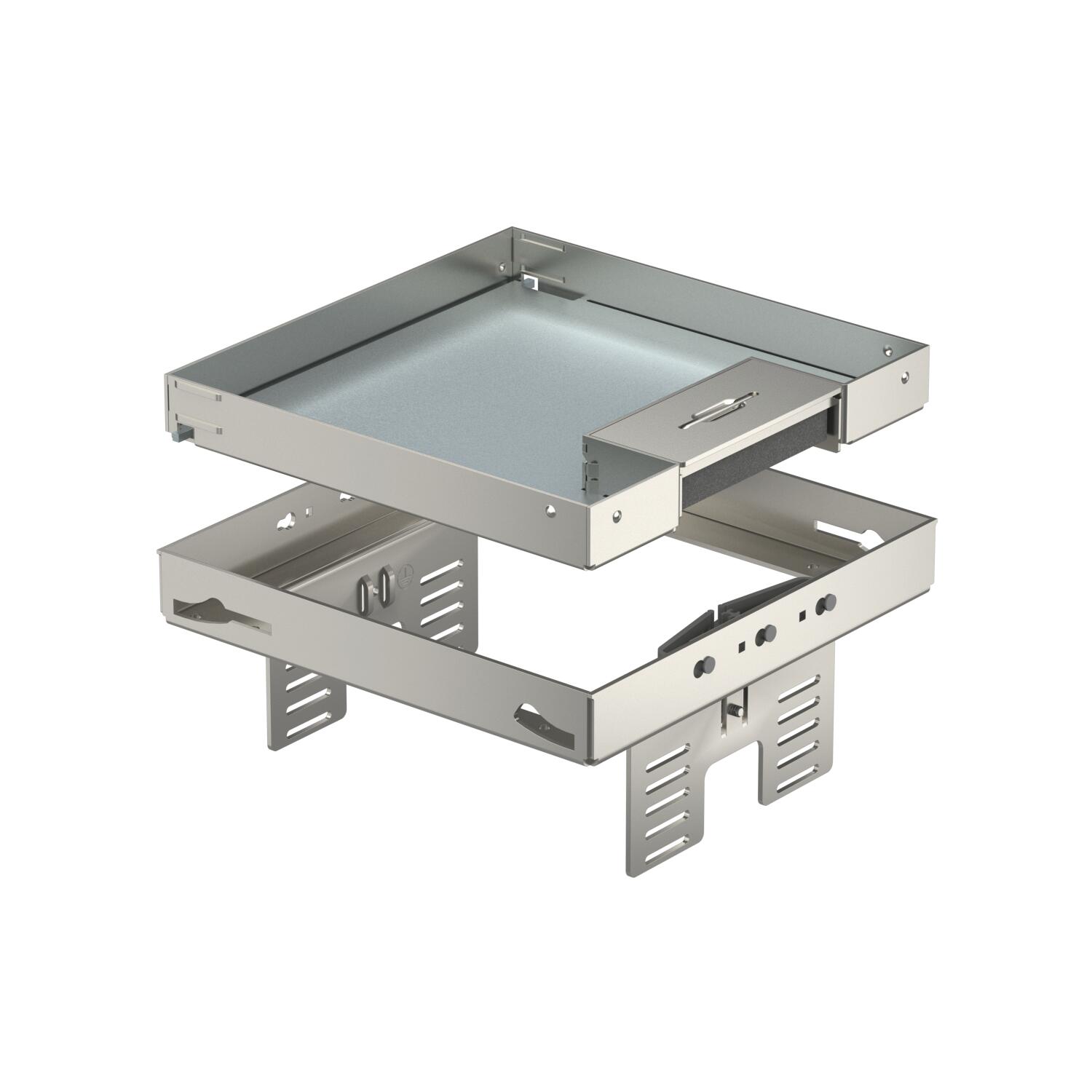

Регульована по висоті касетна рамка RKSNUZD3 з вводом для кабелів, нержавіюча сталь

Арт. № 7409228 | EAN 4012195867265

Арт. № / Тип

Мін. висота підлоги

Розмір h

Товщина підлогового покриття

Номінальний розмір монтажних основ	4

Опис продукту

Опис продукту

Касетна рамка без підлогових кріплень номінального розміру 4 з кабельним вводом для встановлення в сухих підлогах у приміщенні в монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо) в алюмінієвому каркасному профілі підлогових коробів.
Регульована по висоті ревізійна касетна рамка. Можна встановить до 2-х рамок супортів APMT2. Для установки 2 універсальних супортів UT3 та встановлення пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 10000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Висота	90 mm
Довжина	199 mm
Довжина, монтажний розмір	201 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	2
Кількість пристроїв, які можна встановити	6
Конструкція	квадратний
Мін. висота підлоги	105 mm
Матеріал	Нержавіюча сталь 1.4301
Номінальний розмір монтажних основ	4
Підходить для встановлення в підлогу	так

Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	сухий
Розмір	200x200mm
Розмір h	90 mm
Стандартний	EN 50085-2-2
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP40
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT3
Тип кабельного вводу	поворотна розетка
Товщина підлогового покриття	20 mm
Установча глибина	105 mm
Ширина	199 mm
Ширина, монтажний розмір	201 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Розмір h	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Штука	1 Штука
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм	MTU 2	7407836	Штука	1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм	UT3 45 3	7408723	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD250-3 для квадратної касетної рамки	NW 250-3 QK	7410540	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD350-3 для квадратної касетної рамки	NW 350-3 QK	7410544	Штука	1 Штука
