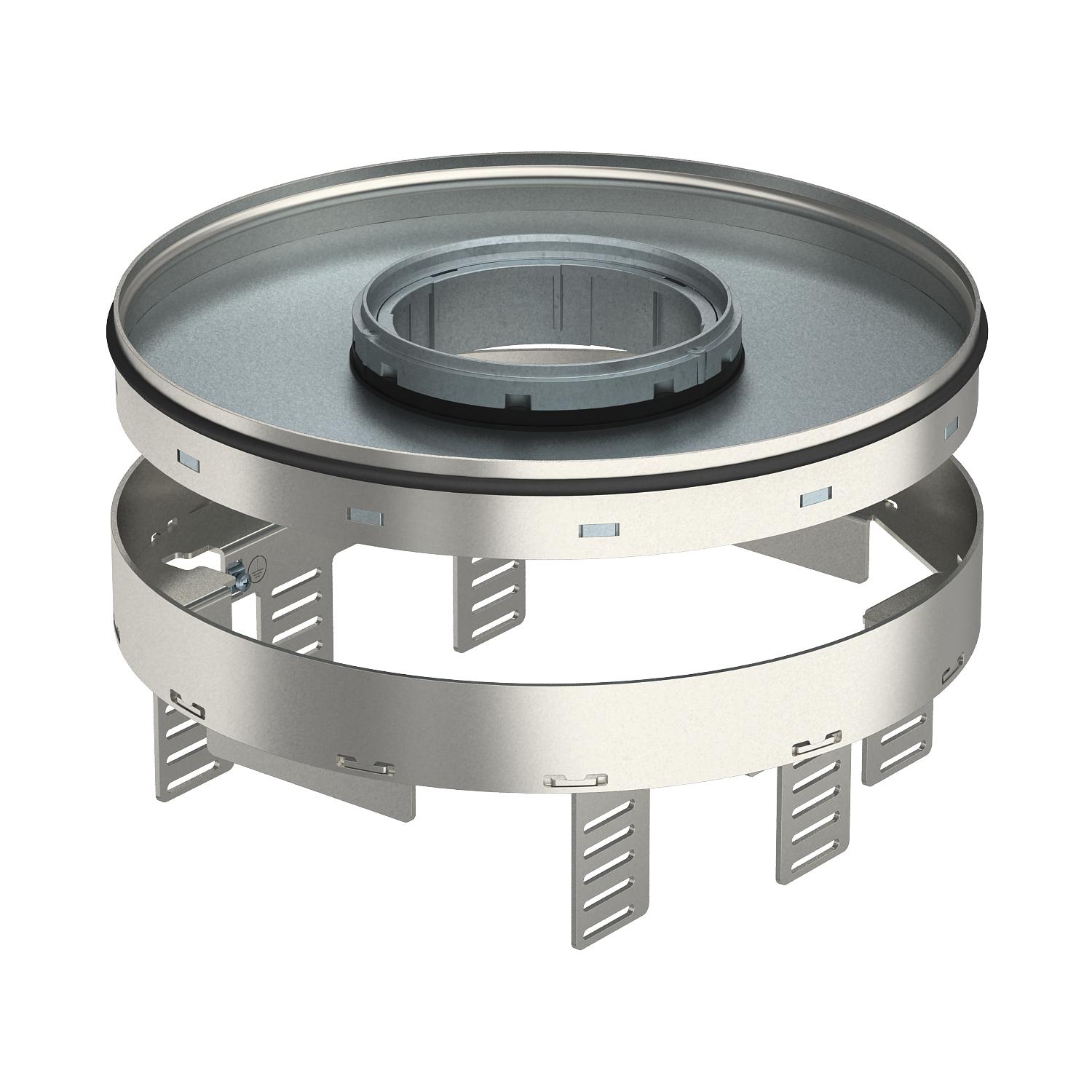

Регульована по висоті касетна рамка для тубусного кабельного вводу, RKFRNUZD3, нержавіюча сталь

Арт. № 7409448 | EAN 4012195869634

Арт. № / Тип	7409448 / RKFRN2UZD3R7VS25

Мін. висота підлоги	94 mm

Товщина підлогового покриття	25 mm

Номінальний розмір монтажних основ	R7

Опис продукту

Опис продукту

Касетна рамка номінального розміру R7, без підлогових опор, з отвором для тубусного кабельного вводу, для монтажу у приміщенні з сухим та вологим прибиранням підлог. Інсталяція в підлогових монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо).
Регульована по висоті касета з місцем для встановлення 3-х розеткових супортів. Можна встановити 2 накладки APMT2 і одну APMT5. Для установки 2 універсальних супортів UT3 та одного UT4, для 10 пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
астосування, коли не використовується	6.101.2 Вологе прибирання
від’єднувальний	так
Вертикальне навантаження, велика площа	до 3000 Н
Виріз в підлозі/монтажний отвір	Ø 275
Висота	94 mm
Внутрішній розмір кришки	130x182
Довжина	274 mm
Дозволи	VDE
Застосування при використанні	6.101.3 Вологе прибирання
Кількість кабельних вводів	1
Кількість пристроїв, які можна встановити	10
Кількість універсальних супортів	2 x UT3, 1 x UT4
Конструкція	круглий
Мін. висота підлоги	94 mm
Мінімальна глибина установки Е1	105 mm
Мінімальна глибина установки Е2	155 mm
Місце для роз'єму F1	30 mm
Місце для роз'єму F2	90 mm

Матеріал	Нержавіюча сталь 1.4301
Монтажний діаметр	275
Номінальний розмір монтажних основ	R7
Підходить для встановлення в підлогу	ні
Підходить для встановлення в фальш-підлогу	ні
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	Ø275mm
Стандартний	EN 50085-2-2
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT3 / UT4
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	25 mm
Установка пристрою Modul 45	10
Установка стандартного пристрою	7
Установча глибина	104 mm
Ширина	274 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKFRN2UZD3R7VS25	94 mm	25 mm	R7	7409448	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Кришка тубусу без ручки, для касети з рамою та касети з регулюванням висоти	TUK2 V	7428141	Штука	1 Штука
Кришка тубусу з ручкою та виїмкою, для касети з рамою та касети з регулюванням висоти	TUK2 G4	7428142	Штука	1 Штука
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм	MTU 2	7407836	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм	UT3 45 3	7408723	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD350-3 для круглої касетної рамки	NW 350-3 RK	7410556	Штука	1 Штука
