Регульована по висоті касетна рамка для тубусного кабельного вводу, RKFNUZD3, нержавіюча сталь | 110 | 25 | 95 | 9

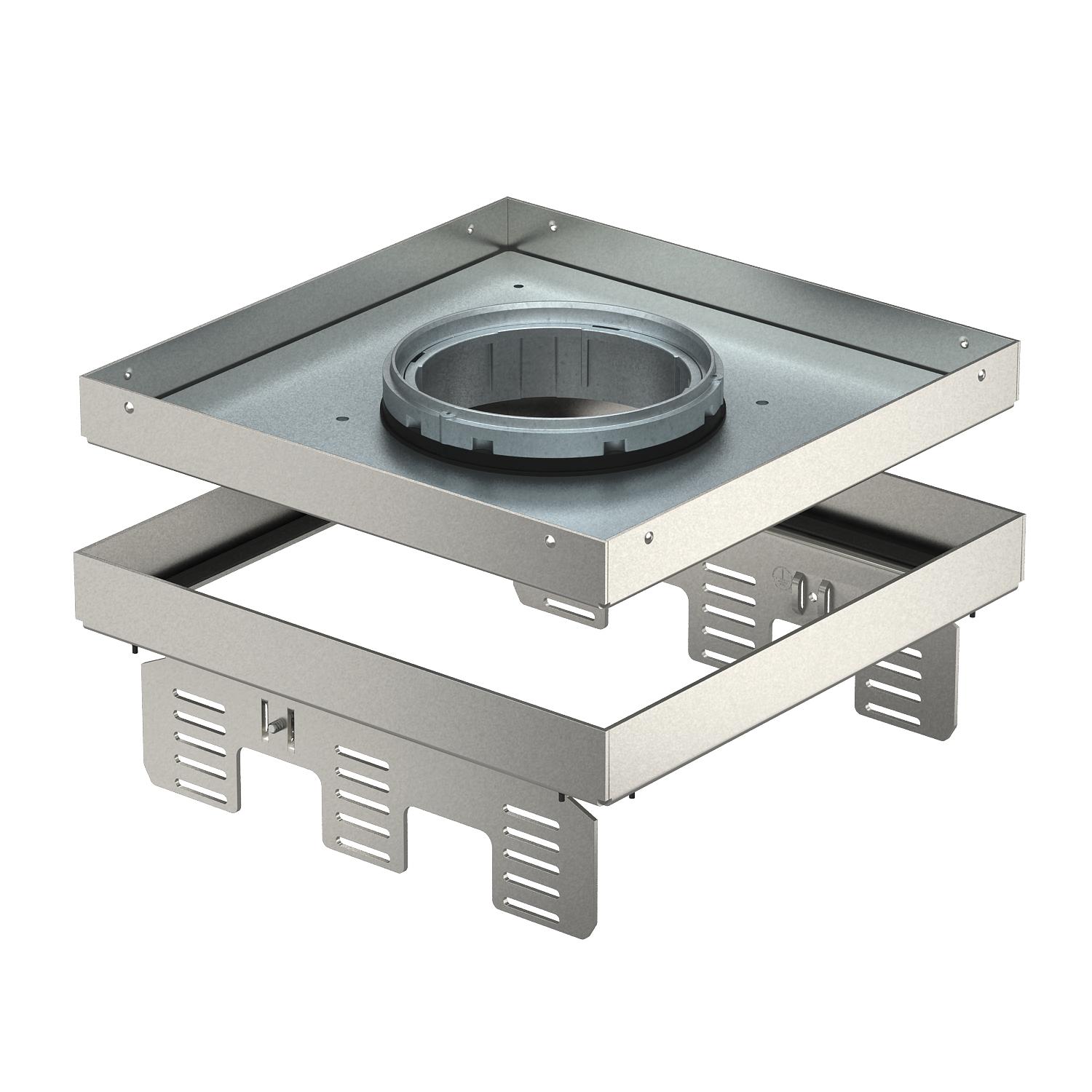

Регульована по висоті касетна рамка для тубусного кабельного вводу, RKFNUZD3, нержавіюча сталь

Арт. № 7409380 | EAN 4012195869153

Арт. № / Тип

Мін. висота підлоги

Товщина підлогового покриття

Розмір h

Номінальний розмір монтажних основ	9

Опис продукту

Опис продукту

Касетна рамка без підлогових кріплень номінального розміру 9 для тубусного кабельного вводу для встановлення в приміщеннях з сухим та вологим типом прибирання в монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо).
Регульована по висоті касета з місцем для встановлення тубусного ввода, 3 відділення для втсановлення розеткових супортів. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 5000 Н
Висота	95 mm
Довжина	243 mm
Довжина, монтажний розмір	244 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість пристроїв, які можна встановити	12
Конструкція	квадратний
Мін. висота підлоги	110 mm
Матеріал	Нержавіюча сталь 1.4301
Номінальний розмір монтажних основ	9
Підходить для встановлення в підлогу	так

Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	243x243mm
Розмір h	95 mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT4
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	25 mm
Установча глибина	110 mm
Ширина	243 mm
Ширина, монтажний розмір	244 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Розмір h	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Штука	1 Штука
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Кришка тубусу без ручки, для касети з рамою та касети з регулюванням висоти	TUK2 V	7428141	Штука	1 Штука
Кришка тубусу з ручкою та виїмкою, для касети з рамою та касети з регулюванням висоти	TUK2 G4	7428142	Штука	1 Штука
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD250-3 для квадратної касетної рамки	NW 250-3 QK	7410540	Штука	1 Штука
Вирівнювальний кронштейн для установки в UGD350-3 для квадратної касетної рамки	NW 350-3 QK	7410544	Штука	1 Штука
