Пристрій середнього і високочутливого захисту FRD для двожильних систем, 5 В

Арт. № 5098492 | EAN 4012195578284

2
Клема
Опис продукту
Опис продукту
Захист від перенапруг для використання в пристроях вимірювання, керування та регулювання

• Середній і високий рівень захисту
• Стандартне виконання для двожильних систем

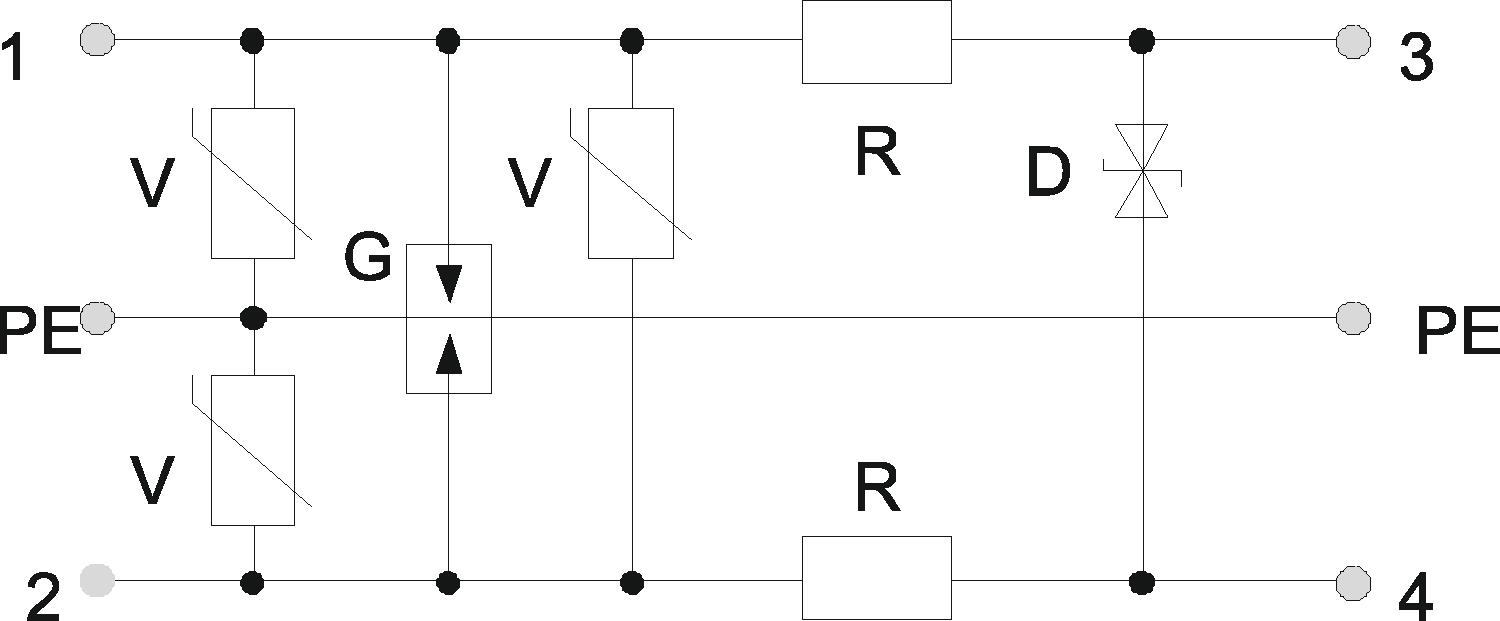

• Двоступенева схема захисту
• Зручний монтаж за допомогою безгвинтових клем
• Компактний розмір 17,5 мм
• З резистивною розв’язкою уздовж лінії

Застосування: універсальне встановлення на DIN-рейці шириною 35 мм та у стандартному розподільчому щиті.
  • Underwriters Laboratories Inc., USA
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Перехід LPZ від 0 до 3
  • Вимірювальні, керуючі та регулюючі прилади
  • Установлення, електротехнічна експертиза
Технічні дані

Технічні дані

Kategorie Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21 Клас I+II+III/D1+C2+C1
Єдність частин TE (17,5 мм) 1
Ємність (жила-жила) <10 nF
Ємність (жила-земля) <1 nF
Імпульсна стійкість, жила-жила C1: 1 kV / 0,5 kA (8/20µs)
Імпульсна стійкість, жила-земля C2: 10 kV / 5 kA (8/20µs)
Імпульсний струм 1,5 kA
Імпульсний струм (10/350) [загальний] D1: 3 kA
Версія для вибухонебезпечних зон ні
Гранична частота 0,63 MHz
Дозволи UL
З підключеням екрану ні
Загальний розрядний струм (8/20) 10 kA
Згасання, що вноситься (втрати на виході) 3 dB @ 630 kHz dB
ЗЗБ 0→3
Кількість полюсів 2
мін. діапазон робочих температур -40 °C
мін. перетин багатожильного проводу 0,14 mm²
мін. перетин багатожильного проводу 0,14 mm²
мін. перетин підключення, жорсткий 0,14 mm²
макс. діапазон робочих температур 80 °C
макс. перетин багатожильного проводу 2,5 mm²
макс. перетин багатожильного проводу 2,5 mm²
макс. перетин підключення, жорсткий 2,5 mm²
Максимальна робоча напруга AC 5 V
Максимальна робоча напруга DC 8 V
Моніторинг SPD ні
Номінальна напруга 5 V
Номінальний розрядний струм (8/20 мкс) 5 kA
Номінальний струм навантаження, ЗС 0,14 A
Номінальний струм навантаження, ПС 0,2 A
Опір ізоляції >1 MΩ
Послідовний опір на жилу 15 Ω ± 10 %
Рівень захисту IP20
Рівень захисту, жила-жила <15 V
Рівень захисту, жила-земля <600 V
Розмір 5V AC
Сигналізаційний контакт ні
Стандарт для випробування IEC 61643-21
Уземлення з допомогою: Клема
Штекерна система Клема
Усі типи

Усі типи

Тип Кількість полюсів Максимальна робоча напруга AC Максимальна робоча напруга DC Штекерна система Арт. № Кількість мін. тов. од.
FRD 5 2 5 V 8 V Клема 5098492
1 Штука
FRD 12 2 9 V 13 V Клема 5098506
1 Штука
FRD 24 2 19 V 28 V Клема 5098514
1 Штука
FRD 48 2 37 V 53 V Клема 5098522
1 Штука
FRD 110 2 86 V 122 V Клема 5098557
1 Штука
